時程分析如何選取地震波

2017-03-18 by:CAE仿真在線來源:互聯網

該文章較全面的介紹了如何下載地震波,如何對地震波進行頻譜轉換,以及如何選波。希望能對大家選波有所幫助。

關于如何從http://peer.berkeley.edu/下載地震波可參考:http://download.csdn.net/detail/yanxaio0066/7477911

該文章已經講的很清楚了。

標準反應譜軟件Spectrum_Chinese,

時域轉頻域軟件seismosignal。

1.采用Spectrum_Chinese生成標準反應譜

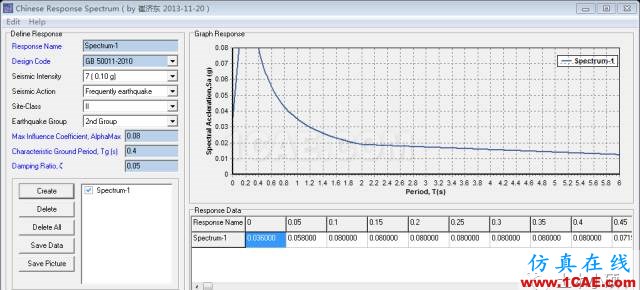

該例子顯示的是按照7度設防,場地土二類,地震分組第二組,鋼筋混凝土結構阻尼比取0.05.多遇地震下的標準反應譜曲線。點擊create生成,檢查無誤后save data保存數據。這與PEER上傳的文件格式有一小點出入,excel修改后上傳即可。

2 通過PEER網站下載地震波

http://download.csdn.net/detail/yanxaio0066/7477911

3 地震波處理

(1)可用excel對地震波進行歸一化處理(峰值設置為1,其他值按比例縮放);

(2)不做處理直接進行時域轉頻遇的轉換。

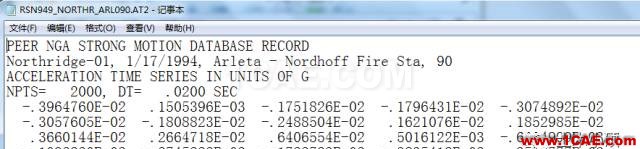

原始地震波:顯示了該條地震波的基本信息。采樣點時間間隔為0.02s,共2000步。

對該文件整理(注意,這里的加速度順序是先水平后豎向),歸一化,并整理成一縱列的形式。

這里的第一行顯示的是采樣點時間間隔。

第二行顯示的是原始地震波的峰值信息。

從第三條往后顯示的是對應時間步的歸一化后的加速度信息。

4 用seismosignal軟件進行傅里葉變換

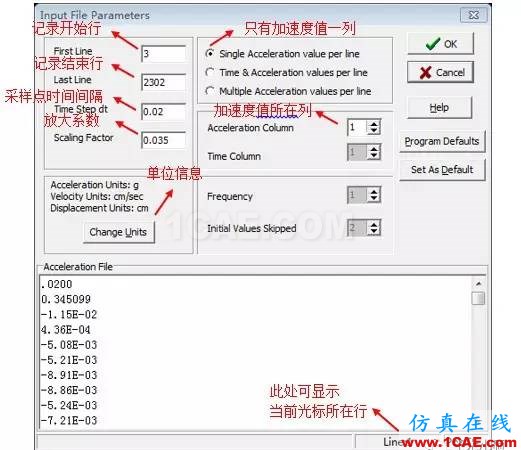

打開文件,選擇歸一化后的波。設置參數。

放大系數的設置:

根據《抗規》5.1.2-2,查得,對于本例的7度設防,時程分析時多遇地震的加速度時程最大峰為35cm/s^2

之前我們做過歸一化,所以應調為35cm/s^2,而此處的加速度單位為g,因此放大系數應該為0.35/g=0.035(此處我把g近似取為10了),參數設置好后,點擊ok。

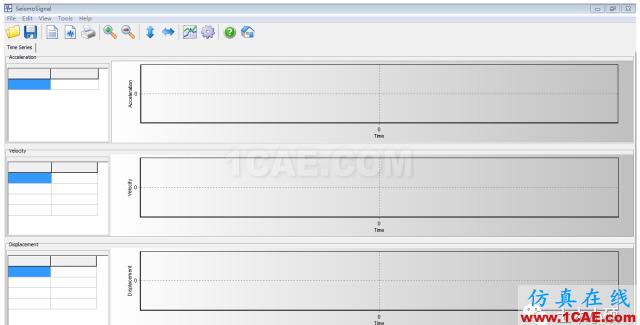

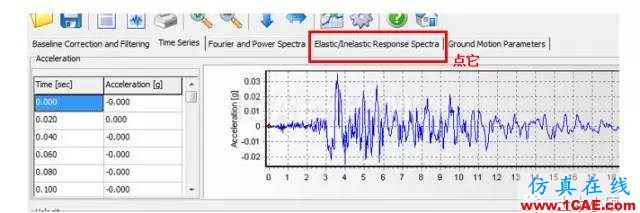

之后界面如圖:

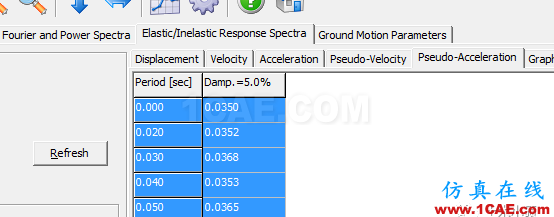

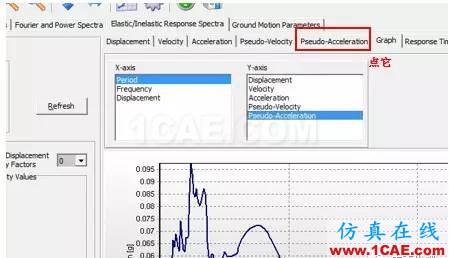

雙擊數據全選,然后復制到excel中。

5 判斷該地震波是否滿足規范

根據《抗規》5.1.2條的規定:采用時程分析方法時,應按建筑場地類別和設計地震分組選用強震記錄和人工模擬的加速度時程曲線,其中實際強震記錄的數量不應少于2/3,多組時程曲線的平均地震影響系數曲線應與振型分解反應譜法所采用的地震影響系數曲線在統計意義上相符。

補充條紋:5.1.2解釋:所謂“在統計意義上相符”指的是,多組時程波的平均地震響應系數曲線與振型分解反應譜法所用的地震影響系數曲線相比,在對應于結構主要振型的周期點上相差不大于20%。

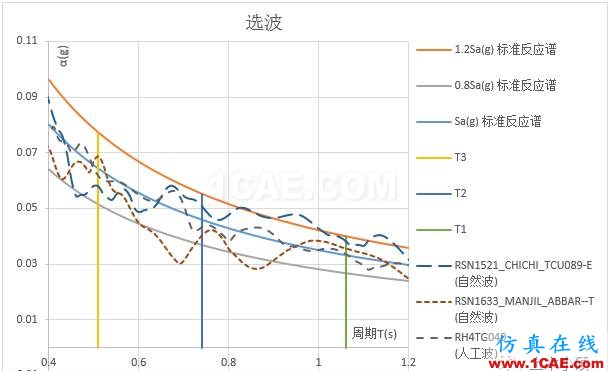

將標準反應譜,120%標準反應譜,80%標準反應譜,和經過變換的頻域地震波繪制在一張圖標上。在三個主要周期點上滿足上述規范要求,即可初步判斷該條波可取。

用所選取的地震波進行彈性時程計算時,還需滿足《抗規》5.1.2中每條時程曲線計算所得結構底部剪力不應小于振型分解反應譜法計算結構的65%,多條時程曲線計算所得結構底部剪力的平均值不應小于振型分解反應譜計算結果的80%。
