之前發了一個關于ABAQUS中Mesh的帖子(Abaqus中的Mesh—如何將一個圓柱體劃分成如圖(封面圖)的網格),通過具體實例來講解在ABAQUS中如何劃分網格,后續會持續更新。
這個帖子講解一下Abaqus中的后處理(Visualization)功能,后續也會持續更新~

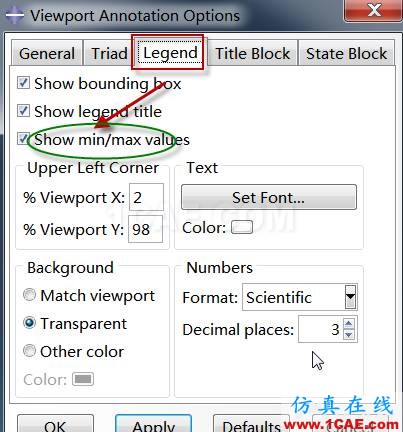

顯示最大、最小應力
上述方法只能在legend上顯示最大最小值

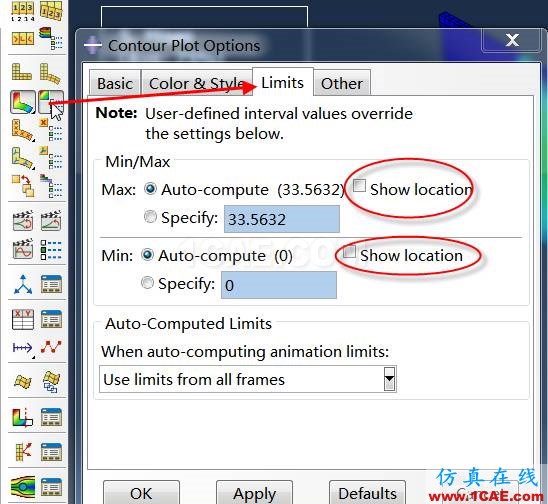

這種方法還能在云圖里面顯示最大最小值的位置

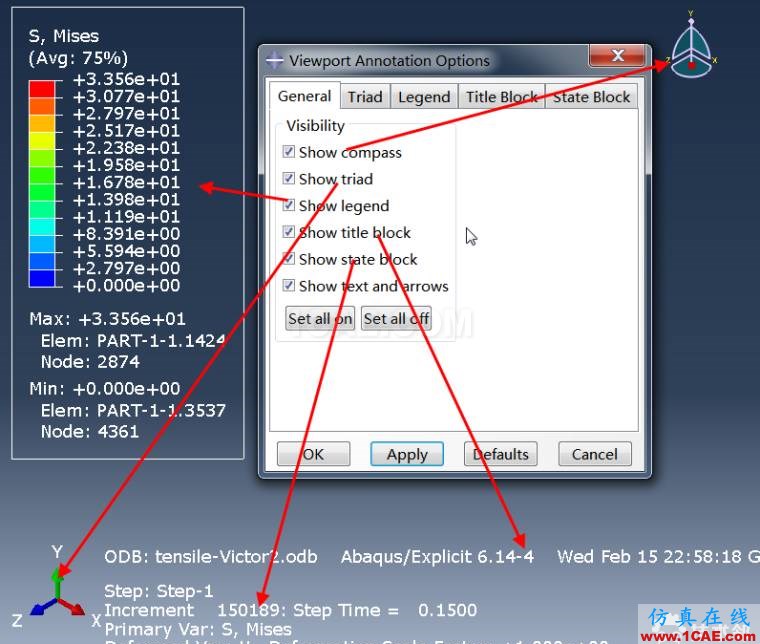

后處理圖例,版本號,坐標系等

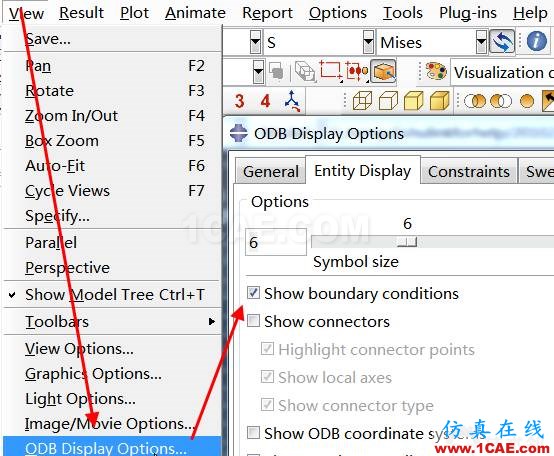

后處理中顯示邊界條件

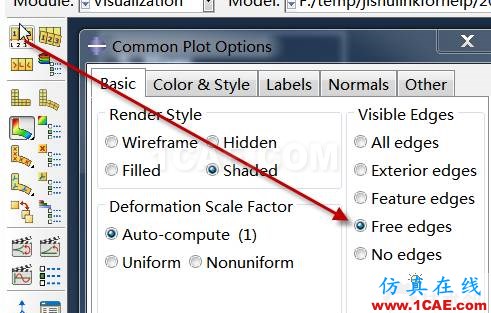

在模型上只顯示云圖,不顯示網格

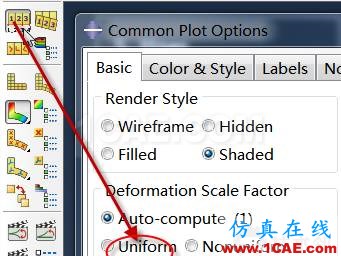

調整變形放大系數(Deformation Scal Factor)
非線性問題,這個默認為是1(也就是不放大)。

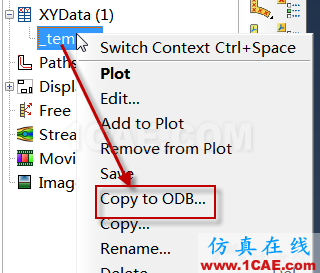

如何保存結果處理后的odb結果

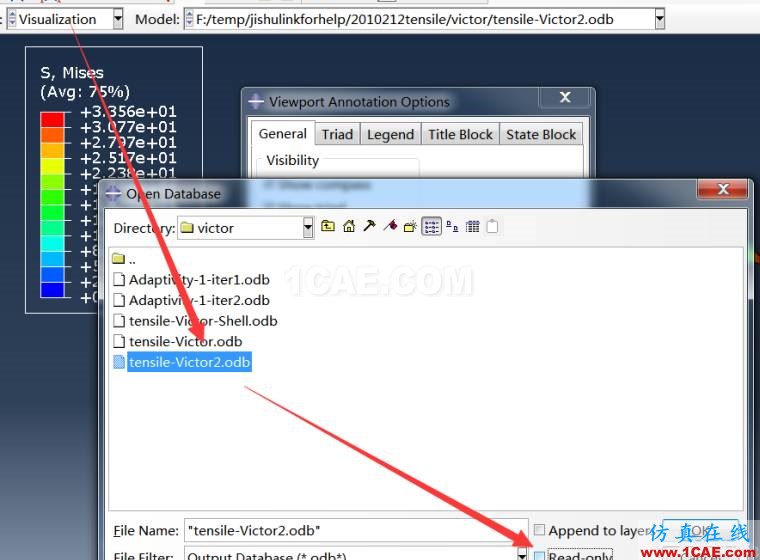

從visualization打開odb文件,并取消勾選read only,對已有的XY-data作copy to odb操作。
如何查看job monitor里面提示的警告或錯誤在模型哪個位置
job步提交運算后警告信息出現setwarning 或者nodewarning,(類似這樣的語句:
....have been identified in element set
ErrElemVolSmallNegZero
.... identified in element set
ErrElemDistorted
WarnNodeUnconstrained
WarnNodeMissMasterIntersect
WarnElemDistorted.
這里的Warn打頭的代表相應的警告信息,Err代表相應的錯誤信息
怎么知道這些set或者node到底在哪兒?

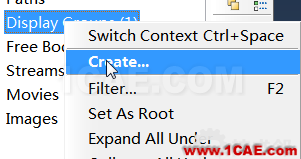

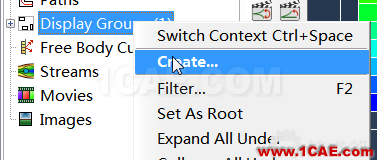

在job步j(luò)ob manager點result,tool--- display group---create在item 選node或者element,右邊就出現相應的警告幾何部分,勾選“Highlight item inviewport”就能在模型中高亮這些警告部分。

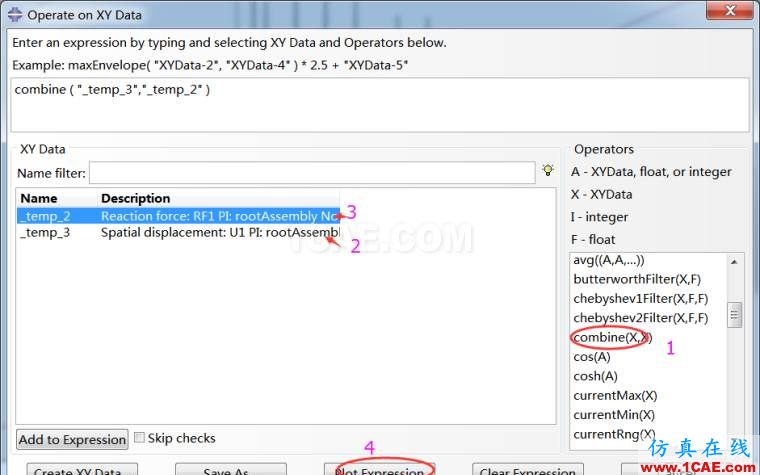

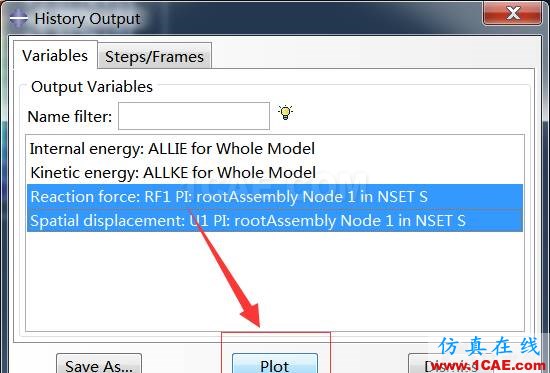

如何在XY data中繪制非以時間為橫軸(如橫軸為位移,縱軸為載荷)的曲線
1). 先將欲繪制的數據存入XY data manager

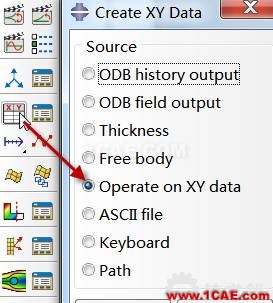

2). Create/ Operate on XY data
3). 在Operators選擇Combine(X,X)
4). 為橫軸的數據/Add to Expression,再選擇作為縱軸的數據/Add to Expression
5) .Save as或Plot即可

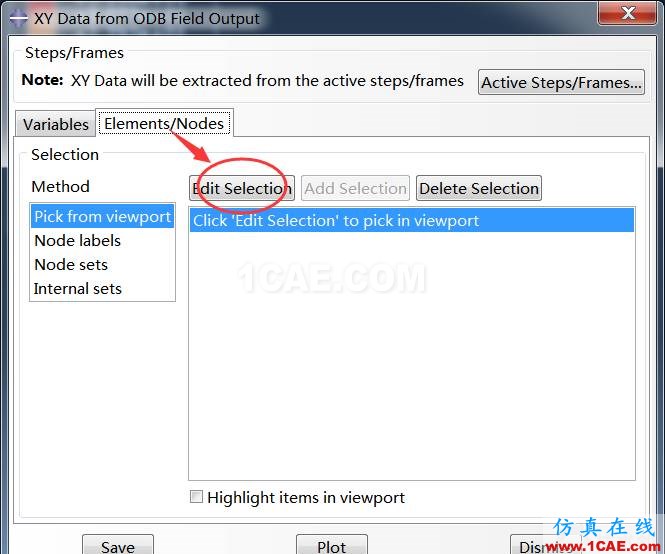

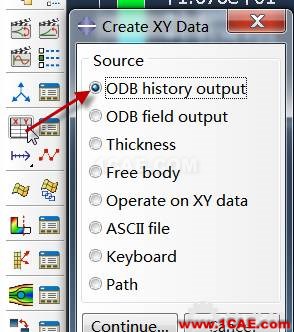

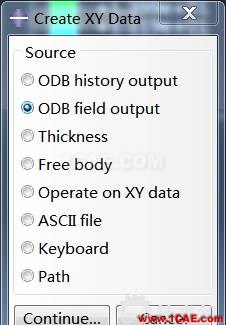

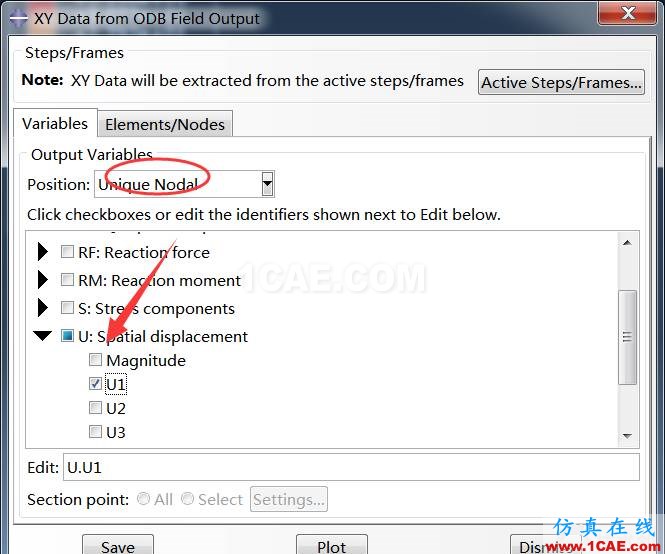

如何在visualization模塊里得到圖形中某一節點的位移時間圖Tools/XY Data Manager/Create/選ODB field output 后點擊Continue)在Variables中點擊U:Spatial displacment 選擇你要的,再在Elements/Nodes中點擊pick from viewport 以及Add Selection,最后在模型中拾取節點,plot。
想得到數據,就點save。
abaqus的多圖層繪圖
abaqus的cae默認一個視區僅僅繪出一個圖形,譬如contor圖,變形圖,x-y曲線圖等,其實在abaqus里面存在一個類似于origin里面的圖層的概念,對于每個當前視區里面的圖形都可以建立一個圖層,并且可以將多個圖層合并在一個圖形里面,稱之為Overlay Plot,譬如你可以在同一副圖中,左邊繪出contor圖,右邊繪出x-y圖等等,并且在abaqus里面的操作也是很簡單的。
1).首先進入可視化模塊,當然要先打開你的模型數據文件(.odb)
2).第一步要先創建好你的圖形,比如變形圖等等,點擊
繪制云圖

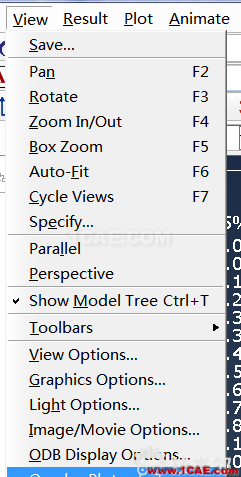

3).進入view里面的overlay plot,點擊creat,創建一個圖層,現在在viewport layer里出現了你創建的圖層了
4).注意你創建的圖層,可以看到在visible 下面有個選擇的標記,表示在視區里面你的圖層是否可見,和autocad里面是一樣,取消則不可見current表示是否是當前圖層,有些操作只能對當前圖層操作有效,同cad name是你建立圖層的名稱,其他的屬性值和你的模型數據庫及圖形的類型有關,一般不能改動的。
5).重復2-4步就可以創建多個圖層了
6).創建好之后就可以選擇plot/apply,則在視區顯示出所有的可見的圖層
ABAQUS透明度顯示操作

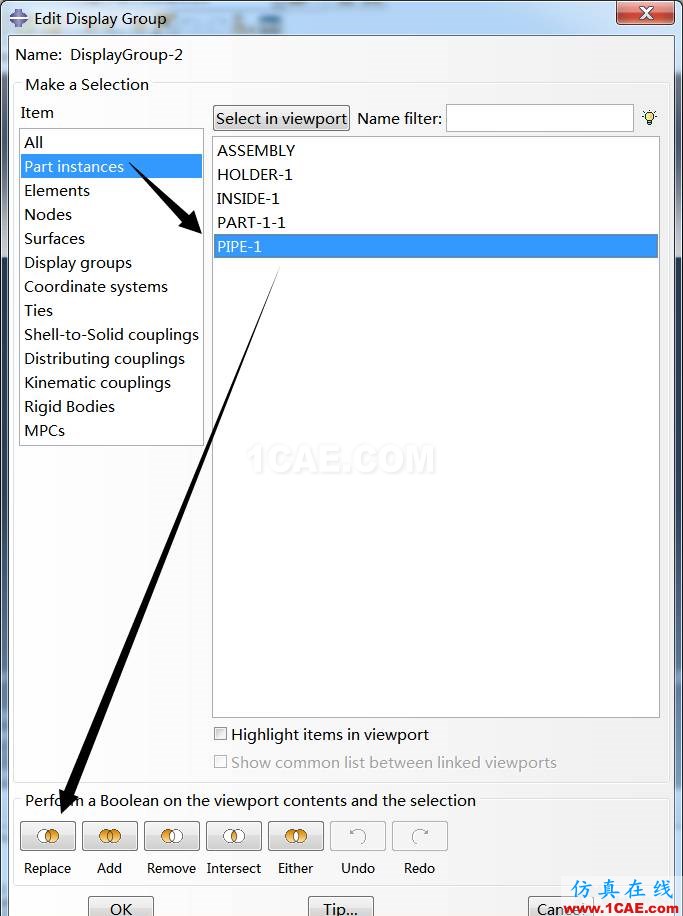

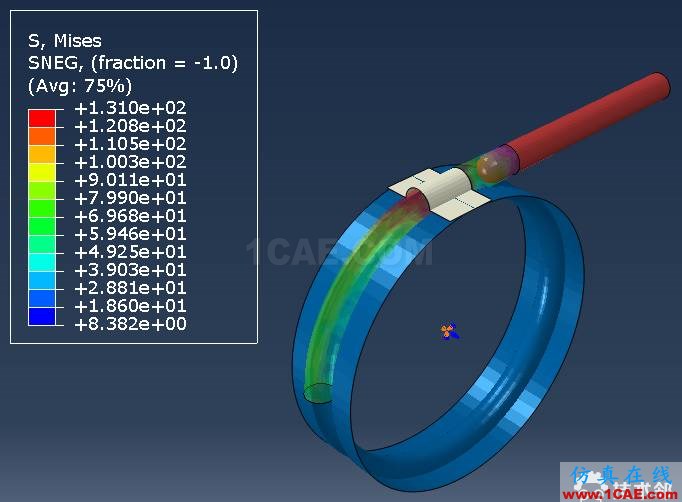

如何在ABAQUS后處理中顯示圖中的效果:剛體保留在原先的位置,變形體透明。
將holder設置預期的效果后再點擊save as
同樣的方法設置其他的為另外一個顯示組,這里選擇的是

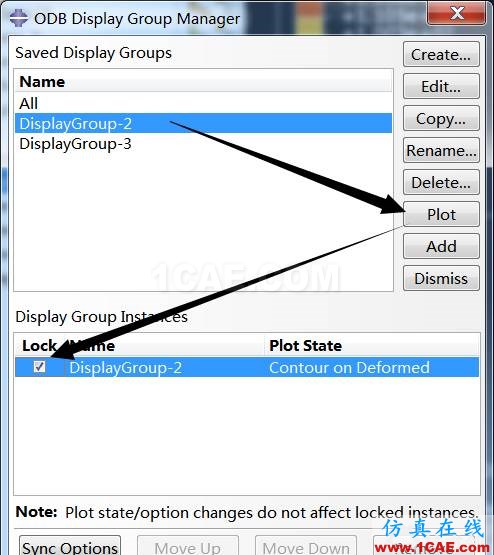

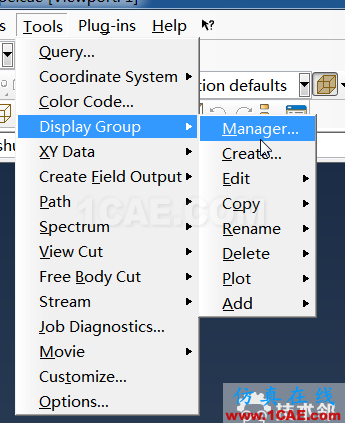

打開display group
點擊plot,勾選lock

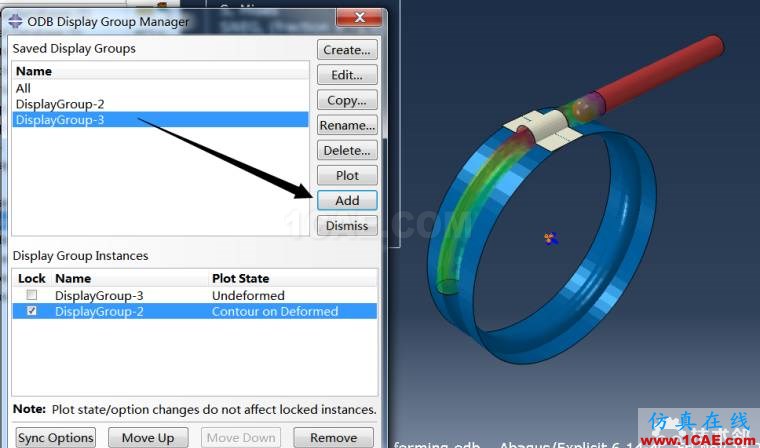

選擇displaygroup-3,點擊add
選擇
顯示效果如圖
水平有限,還請不吝賜教~~
