Abaqus的響應譜分析

2017-03-18  by:CAE仿真在線  來源:互聯網

反應在特定的激勵作用下的單自由度系統的最大響應(最大振幅、速度、加速度或者其它的量)隨自然頻率(或者自然周期)變化的曲線稱為響應譜(response spectrum)。因?yàn)樗L的是最大響應對固有頻率的關系曲線,所以響應譜提供了所有可能的單自由度系統的最大響應。

一旦得到了對應于某一特定激勵的響應譜,只需要知道系統的固有頻率就可以求出它的最大響應。

無阻尼單自由度系統的運動微分方程為:

其中ω是圓頻率,

該方程的解由通解

和特解

兩部分組成,即:

將x(t)代入微分方程可得

其中A和B為常數,

將初始條件

因此x(t)可表達為

此即為單自由度系統無阻尼強迫振動的精確解,

從此解答中求得最大值,即為在特定固有頻率和載荷譜下的響應譜。

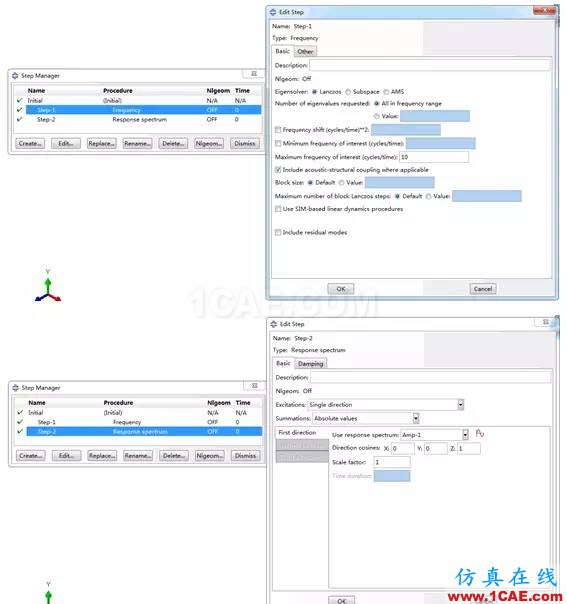

在ABAQUS中,響應譜分析是分為兩步完成的,第一步需要設置一個頻率提取分析步,提取結構的前幾階固有頻率,在第二個分析步中設置響應譜分析。

值得注意的是,譜分析的激勵是在step中加載的,不需要在load中進行設置。
