本文主要講述什么是孤立網格以及Abaqus中孤立網格的應用。
一、孤立網格概念
孤立網格(Orphan mesh)是只包含節點和單元信息的網格,不含有任何與幾何相關的元素(如線、部件、實體等)。
二、Abaqus中孤立網格的創建
Abaqus中孤立網格可以通過
可通過如下幾種方法創建:

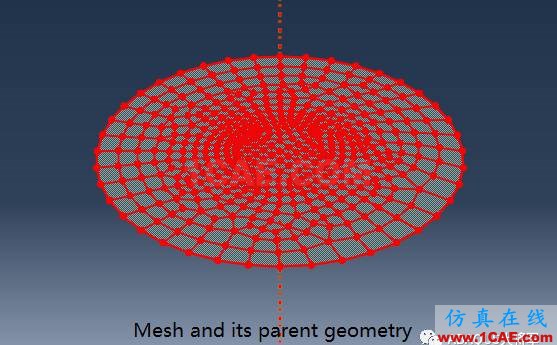

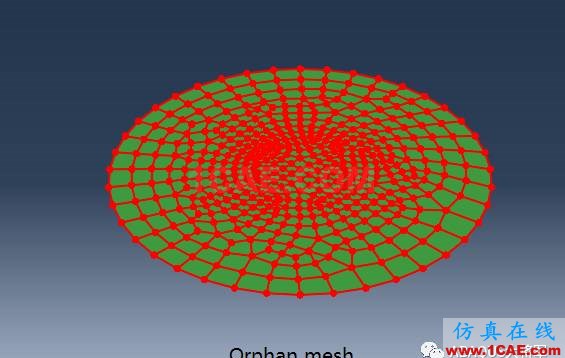

1)通過導入(Import)輸出數據庫獲得。在我們保存分析模型后,保存文件存在一個odb文件,文件名格式為:Job名稱.odb。我們通過Abaqus/CAE菜單欄的File→Import→Model,彈出的導入模型對話框中選擇導入的格式為odb,然后選擇我們的odb文件。通過選擇全部,框選導入的模型,我們可以發現,是有節點和節點構成的單元顯示出來,非獨立網格的模型會出現幾何信息,如下兩圖對比。
2)通過導入輸入文件,例如inp格式文件,具體可參考之前的文章《ABAQUS INP文件應用》,INP文件的獲取可通過自己分析寫入inp文件獲取,或者直接復制Abaqus文檔中的案例文件獲得,此部分可參考《ABAQUS文檔的使用介紹》。Abaqud案例中的半球形沖頭沖壓薄板的inp文件導入后便是孤立網格。此外輸入文件還包含第三方前處理軟件的文件,例如Hypermesh等。
3)創建網格部件(Create Mesh Part)。在Mesh Module下,將part部件選擇要想要?jiǎng)?chuàng)建Mesh Part的零件,通過菜單欄Mesh→Create Mesh Part,點擊OK,然后會創建成我們想要的孤立網格Part。

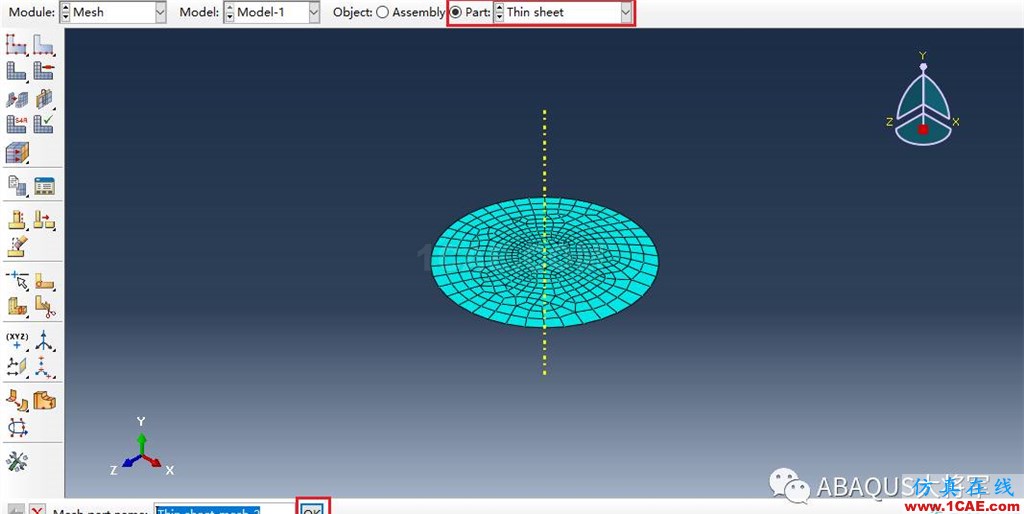

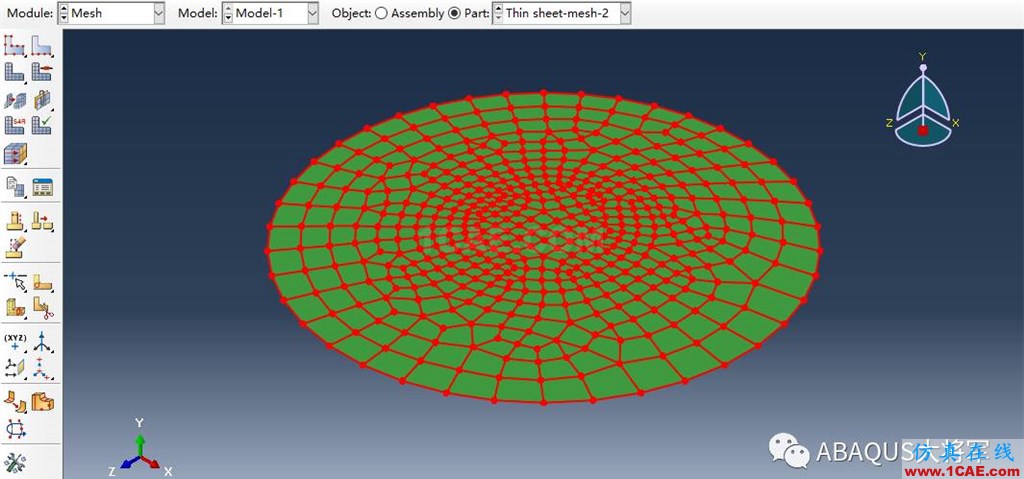

下圖為創建的孤立網格部件。
4)通過自底向上網格劃分方法獲取。
5)通過網格編輯獲取。
7)通過刪除他們與母體間的相關性獲取。Mesh→Delete Mesh Associativity,選擇要?jiǎng)h除的對象,點擊OK,完成刪除幾何關聯性,此時就會變成孤立網格。在進行復雜模型處理時,如果想改變幾何不改變網格,可使用此功能。
綜上我們介紹了孤立網格的創建方法,用戶可根據此部分及網格編輯工具進行網格的編輯,來創建修改ABAQUS不能自動劃分的網格等,以服務于后邊的仿真分析步驟。
文章如有不妥之處,歡迎討論。
