偶然發現ABAQUS一個強大的網格處理技巧（轉）

2017-03-06 by:CAE仿真在線來源:互聯網

最近一直在研究向量式有限元的實體單元,一如之前,同樣遇到網格劃分的問題,如圖1所示,用ABAQUS直接劃分得到網格不盡人意,而我們希望得到是如圖2所示的規整網格。

圖1 ABAQUS直接mesh得到的網格

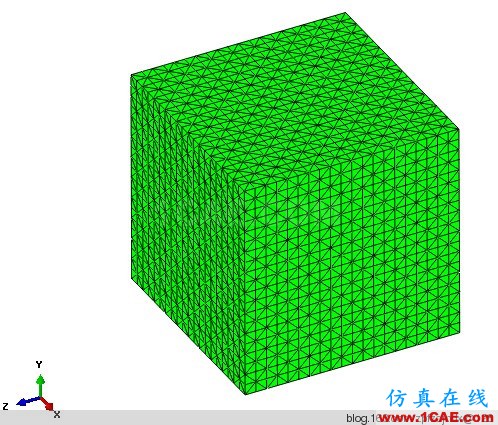

圖2 期望的規整網格

現在step by step來講一下如何生成圖2所示的規整有限元網格:

step1:在ABAQUS/CAE中結合切割操作建立圖3所示的標準單元網格。不難發現,圖2的網格是由圖3所示的標準單元網格在X、Y、Z三個方向進行陣列而成的。

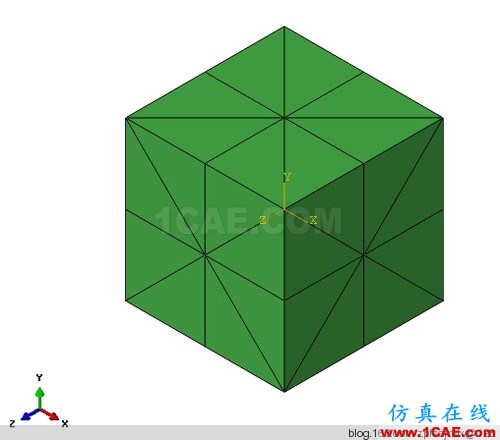

圖3 標準單元網格

step2:提交生成.inp數據文件。

step3:進行如下操作File / Import / Model,導入剛生成的.inp數據文件,得到孤立網格模型,如圖4,并進入Assembly模塊,對孤立網格模型進行陣列操作,陣列后如圖5所示

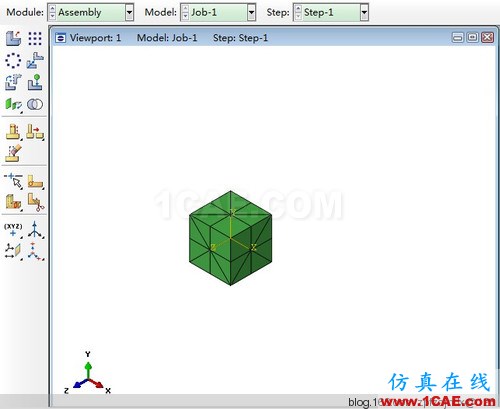

圖4 陣列操作前

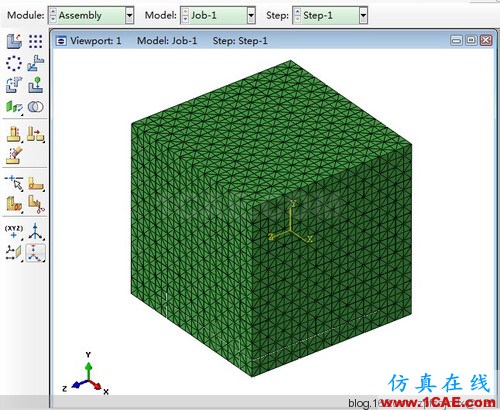

圖5 陣列操作后

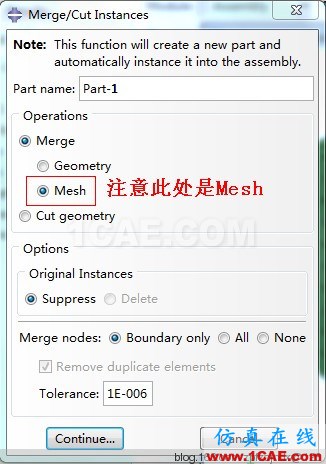

step4:必須注意的是此時得到的圖5網格各個單元是獨立的,無連接關系,即沒有共用節點和共用邊。因此,用進行Merge操作以消除重合節點及邊。如圖6所示。
