Abaqus線性動力學概述

2017-03-18 by:CAE仿真在線來源:互聯網

線性動力學分析假設系統的彈性與阻尼力隨節點位移和速度呈線性變化,線性動力學還假定外力不隨節點的位移和速度的變化而變化,在abaqus中,線性系統可以通過下面的過程實現:

--特征值提取(自然頻率和模態)

--時域的瞬態分析(模態疊加法)

--穩態響應(頻域的諧響應分析)

--響應譜分析(沖擊的峰值響應計算)

--隨機響應分析(由隨機激勵引起的振動)

Abaqus中,線性分析的概念是線性攝動分析理念的推廣。通常線性響應就是,基于預載狀態下的小攝動分析,特別適合于:①旋轉機械分析,系統的勻速旋轉產生了應力硬化效果,顯著的改變了系統的有效剛度;②研究存在潛在壓潰的機械結構,發現結構的有效剛度在臨界載荷附近接近與零

下面對abaqus中的線性動力學進行詳細說明:

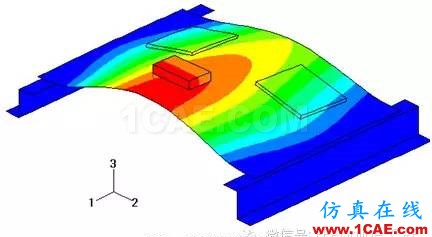

1. 特征值提取

提取自然頻率與模態振型,描述了結構的自由諧波振動,可進行實特征值和復特征值的提取,在進行復特征值提取時還可考慮粘性阻尼和非對稱矩陣。

2. 穩態動力學

施加的載荷和結構的響應假定是非常協調的。因此,在頻域內進行求解。僅應用與線性系統,因此整個時間上每個諧波周期的響應行為都假定是線性的。本過程計算用戶指定頻率范圍內的結構響應。通常,求解和輸出變量都是復數(可查看大小和相位角或者實部和虛部)。模型中必須定義阻尼,當提取的頻率與自然頻率一致時能給出有界的解。abaqus提供了三種穩態動力學過程:①直接求解結構方程全集;②基于模態(使用模態疊加法,求解模態方程);③基于子空間(模態投影到系統方程)。典型的應用有:

? 隔震系統設計

? 噪音和振動控制中阻尼的設計

? 發動機工作速度下的裝配設計

? 建筑業旋轉機械

? 航空發動機零件

3. 瞬態模態動力學

瞬態模態動力學是基于模態,線性攝動瞬態過程。用于真實的表征載荷與結構響應隨時間的變化。時域瞬態求解通過時間積分?jǐn)?shù)值算法實現,不需要阻尼也能獲得有效的解。使用模態疊加法,結果模態方程是解耦的,不需要對通用方程進行求解,這種技術相對于全集上對結構方程進行直接積分的方法要快很多,采用基于模態子空間投影(類似與模態動力學)的直接積分法可模擬具有微小非線性特性的問題。但需要注意的是用戶必須確保模態動力學分析中使用的模態子集足夠,以便精確的描述加載結構的響應。

4. 響應譜分析

響應譜分析是基于模態的過程,本過程提供當結構承受其支撐基礎(通常稱為base motion)的瞬時運動下線性響應(位移,應力,等)的峰值評估。對基礎運動的響應通過包含響應譜的結構自然頻率的函數進行描述。典型應用為,當處于設計目的需要對結構的峰值響應進行保守的評估時,如①船艦設備的振動分析(DDAM);②結構的抗震設計。響應譜分析通過結構自然頻率的函數描述簡諧振子的峰值響應,結構的模態采用簡諧振子行為進行描述,結構自身自然頻率的每個響應。每個模態峰值響應的計算時基于用戶提供的響應譜,結構的峰值響應通過組合每個模態的峰值響應來進行評估。

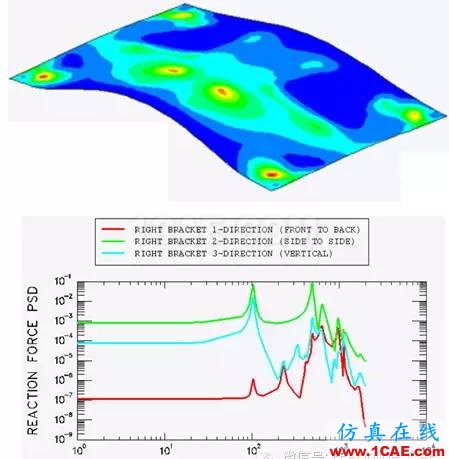

5. 隨機響應分析

隨機響應是基于模態的線性攝動過程,預測系統承受隨機連續激勵下的響應,通過統計學獲取功率譜密度函數來表達激勵載荷,通過基于統計意義上的有限元輸出的均方根響應來描述結構行為。隨機響應分析的典型應用如下:①飛機在湍流下的響應;②噴氣式發動機產生的噪音對結構的響應。此外,隨機振動分析還可通過在穩態動力學分析中定義頻響函數進行模擬。

綜上,abaqus提供了豐富的線性動力學分析功能,此外,還提供了兩種軟件技術,分別為傳統技術和SIM技術。

傳統技術:可用于所有模態動力學過程

SIM技術:高性能軟件技術,用于超大規模模型,但輸出有限制,只能輸出整個模型子集的結果(節點或單元)。基于SIM技術的線性動力學擴展了阻尼的類型,可將阻尼應用與模態穩態動力學或瞬態動力學分析。不能用于使用子空間迭代特征求解器的頻率提取分析步

可應用的分析過程包括:①模態穩態動力學分析(基于模態和基于子空間);②模態瞬態動力學分析;③隨機響應分析;④響應譜分析;⑤復特征值提取。要在這些過程中使用SIM技術,只需在初始頻率提取過程中激活SIM選項。
