ABAQUS隱式—顯式順序求解的注意事項

2017-03-31 by:CAE仿真在線來源:互聯網

我們在利用ABAQUS來分析工程問題時,通常會用到多載荷步分析,甚至是隱式—顯式順序求解,下面就來總結一下ABAQUS/Standard向ABAQUS/Explicit進行數據傳遞時的一些注意事項。為了便于區分和理解,將隱式分析步成為“原始分析”,將顯式分析成為“后續分析”。

1. 原始分析模型需設置重啟動數據輸出。

2. 在后續分析中,需將原始分析結果定義為后續分析的初始狀態場。

3. 在ABAQUS/CAE中僅能導入原始分析的網格和材料狀態,后續分析中的接觸、約束、邊界條件、表面和預定義場都需要重新定義。常用的方式是直接復制原始分析模型作為后續分析模型,相當于完成重新定義,只需做局部修改。

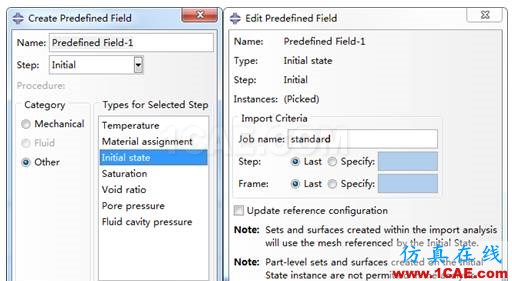

4. 在ABAQUS/CAE中導入原始分析模型時,初始狀態場中選項update reference configuration為不勾選,在input文件中顯示為*Import,state=yes,update=no。State和update的意義如下:

state=yes,update=no,可以把應變/位移和應力都導出來;后續分析中的應變、應力都為絕對值,此為默認值;
state=yes,update=yes,則不導出應變/位移,導出應力;后續分析中的應變/位移為相對值,不是絕對值,而應力是絕對值,如要觀察金屬成型后的回彈應變及位移量,可做此設定;
state=no,update=no,則后續分析中導出應變/位移,不導出應力,一般不會做此設定;
state=no,update=yes,則后續分析中應變/位移和應力都不導出來,一般不會做此設定。
流體單元、無限單元、彈簧單元、質量單元、阻尼單元、旋轉慣性單元、剛體不能做數據傳遞,但是剛體可以透過導入變形體網格的方式在后續分析中得到準確位置;
后續分析只能導入一個原始分析的數據,不能導入多個不同的原始分析。
若在后續分析中涉及接觸及綁定約束,則應特別注意參數的設置,解決方式有兩種:
導入變形后的部件,對其接觸、約束及邊界條件重新設定,這種方式限制較少,但需事先打斷原始分析的組裝約束條件以避免導入變形部件后造成組裝約束條件錯亂;
不導入變形后的部件,但在接觸條件中需選擇no adjustment,在綁定約束中需取消勾選adjust slave surface initial position,這種方式比較容易出錯,通常需通過分析結果判斷設定是否正確。
原始分析模型中的參考點不能進行數據傳遞,因此若后續分析中需采用原始分析模型的參考點(如rigid body等),則建議在原始分析中將參考點以坐標的形式進行定義,這樣才能在后續分析中使用,否則就需要在后續分析中重新定義參考點。

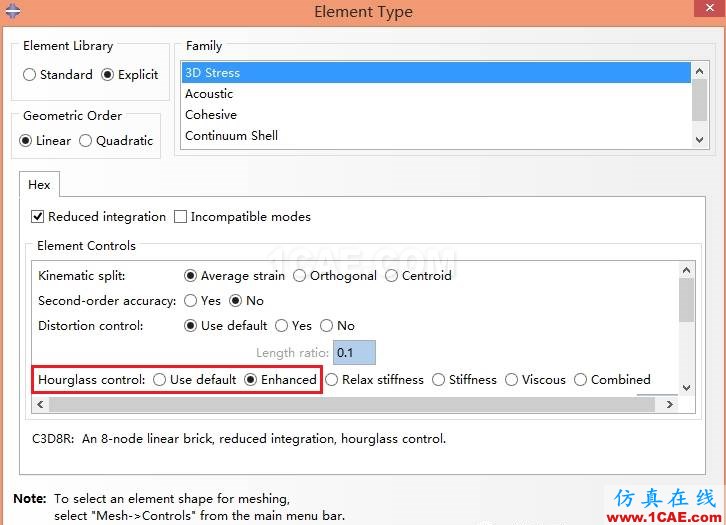

建議在element type中選擇enhanced hourglass control,以保證沙漏力的計算方法一致。
