ABAQUS模態動態分析與顯式動態分析

2017-03-20  by:CAE仿真在線  來源:互聯網

• ABAQUS中的模態動態分析與顯式動態分析的比較

瞬時模態動態分析可以計算線性問題在時域上的動態響應。它采用的是振型疊加法,因此在分析中首先要定義一個頻率提取分析步。

振型疊加法我們在使用中要注意幾個問題:

第一、系統是線性的,所以如果你的模型中定義了接觸它是不能識別的。

第二、當在響應中頻率的成分增加時,振型疊加法的效率就會降低。

第三、載荷的主要頻率應該在所提取的頻率范圍之內,以確保對載荷的描述足夠精確。

顯式動態分析是直接解法中的一種。事實上對簡單的線性動態分析沒有必要用ABAQUS/EXPLICIT來分析。我們這里只是為了與瞬時模態動態分析做比較,故采用顯式動態分析。如果模型的規模非常大,或模型中有復雜的接觸,分析步時間又很短暫,采用顯式分析是很恰當?shù)摹τ诒?、沖擊等問題采用顯式分析能夠得到較好的分析結果。

• 圓盤的模態動態分析

分析步的定義如下圖所示:

從上圖我們看到在瞬態分析之前定義了一個頻率提取分析步。

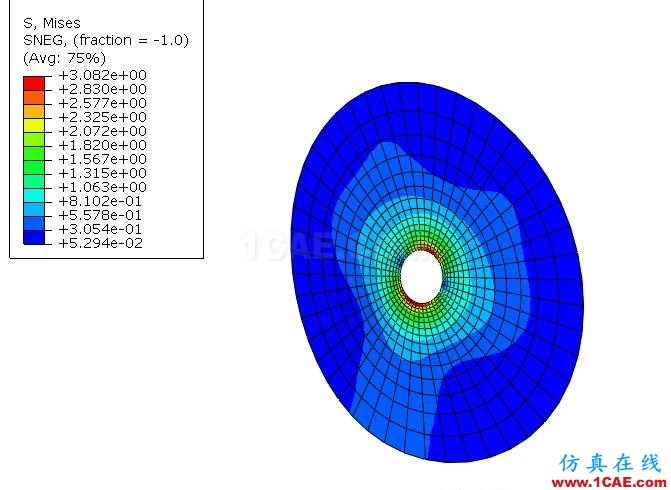

在模態動態分析結束時的圓盤應力圖

• 圓盤的顯式動態分析

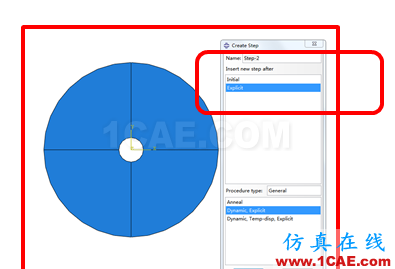

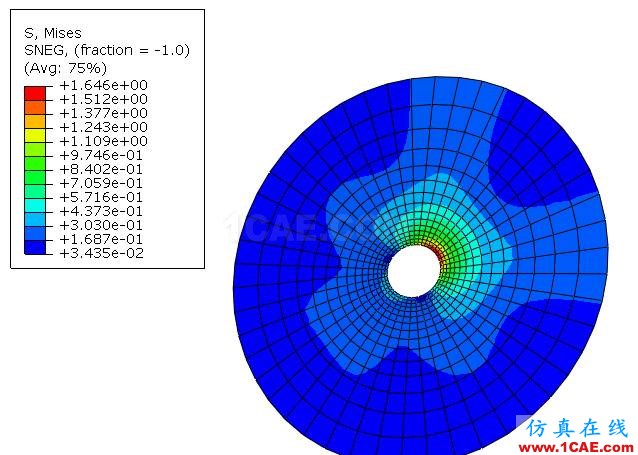

我們看到在顯式動態分析的時候我們就沒必要定義一個頻率提取分析步。顯式動態計算的圓盤應力結果如下所示:

• 模態動態分析與顯式動態分析的比較

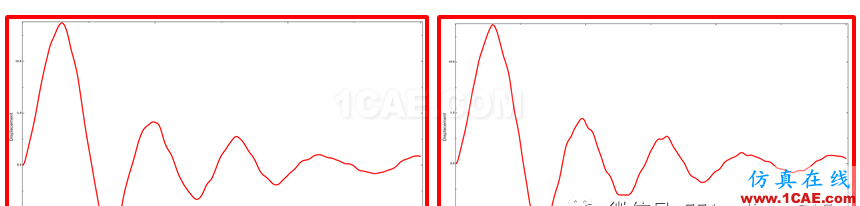

上兩圖即是圓盤頂部位移U3的歷史輸出,由圖可知圓盤頂部位移U3的模態動態分析與顯式動態分析的結果是一樣的。兩種類型各側重解決不同的問題,我們在針對具體的分析時候就要多思考,選擇合適的分析類型。
