Coupling作為一個約束方程,在CAE分析中經常用到,其應用非常廣泛,從耦合質量點到載荷分配等各個方面都會用到。
在做靜強度分析時,下面提到的這點我們在應用的時候一定要注意,具體模型見下圖:

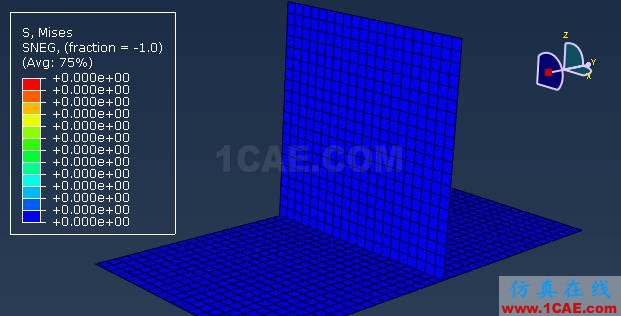

如果coupling(選擇類型為distributing)耦合的主點和從點在一個平面上,那么如果施加繞此方向的扭矩,載荷將不會傳遞過去,計算不會報錯(顯示分析中直接報錯),但結果應力為零。計算結果如下圖:

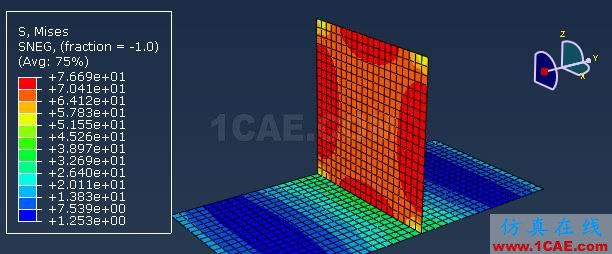

如果coupling(選擇類型為kinematic)可以傳遞此方向的扭矩,計算結果如下:
在實際工程應用中,往往會以為載荷工況較復雜,因?yàn)橛嬎銢]有報錯,我們直接應用coupling(選擇類型為distributing)進行模型的連接,這樣就會導致計算結果失真。

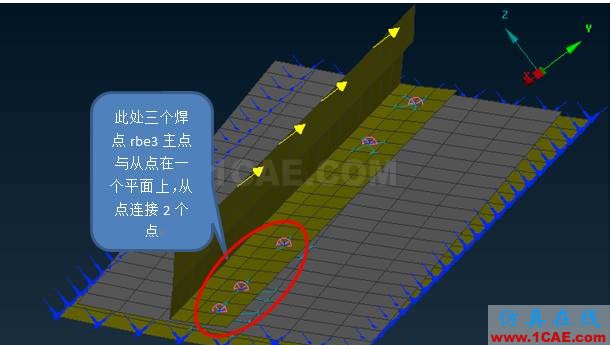

比如在做焊點模擬的時候,我們選擇焊點類型為rbe3-cbar-rbe3,有可能產生下面的焊接形式:

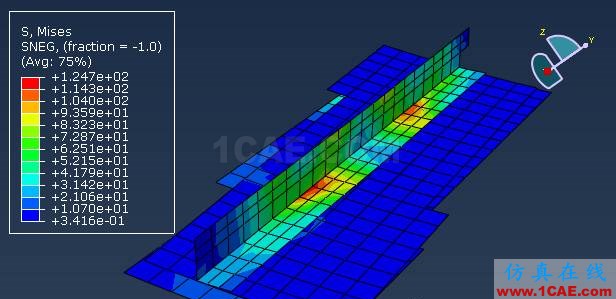

我們看看其計算結果

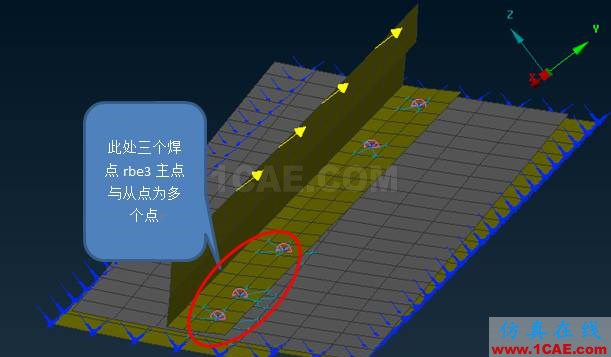

此處的計算結果明顯失真,繞L行梁的截面扭轉的載荷在X正向這邊并沒有傳過去,如果我們把焊點連接修改如下:

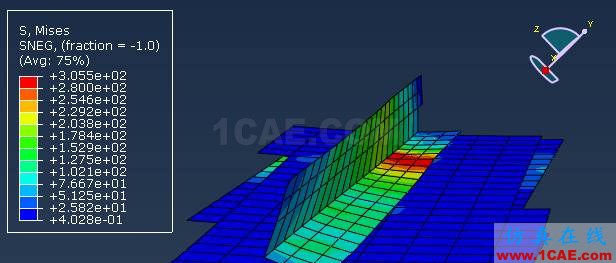

計算結果截然不同
