搜索切削仿真中材料庫的使用方法經典總結
2017-03-31 by:CAE仿真在線 來源:互聯網
大家好,我們?cè)谟肁baqus軟件進行切削仿真的時候,需要給工件和刀具賦予彈性模量、密度、熱傳導、損傷等力、熱以及物理參數,具體見圖1~3:
圖1彈性模量參數

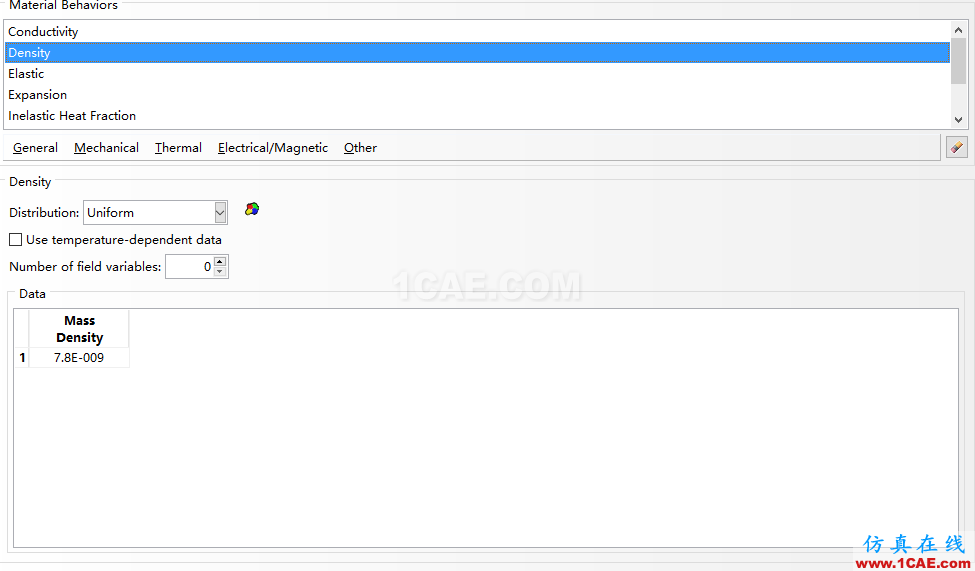

圖2密度參數

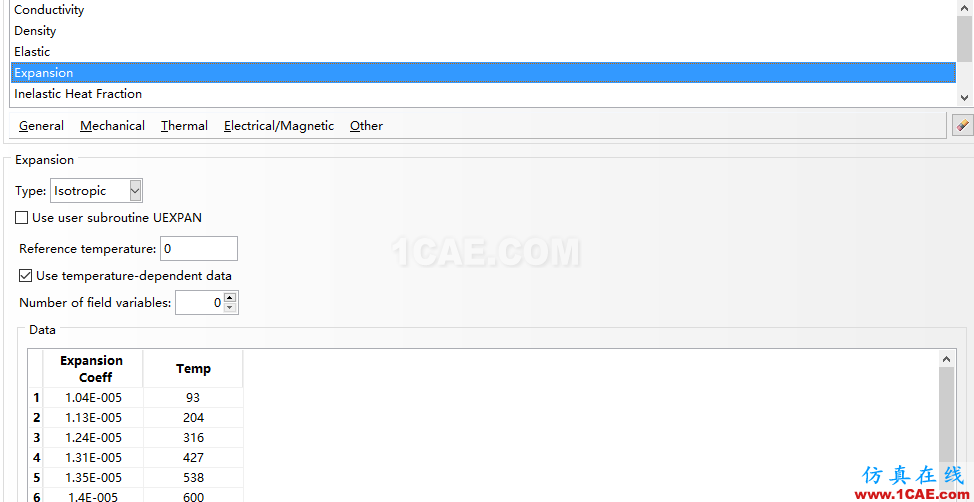

圖3材料熱膨脹參數
然而材料參數輸入的準確與否直接影響到我們結果好壞,參數輸入的快慢也將會影響到我們工作的效率高低,有的時候同一種參數在不同的溫度時其值也不一樣,這樣就無形中加大了我們?cè)贏baqus的工作量。此外,由于仿真中工件和刀具角度都不同,材料一樣。模型建立后材料參數需要再次輸入,較為繁瑣(還有可能輸錯!)。為此,就和大家分享一種快捷的參數輸入方法以此提供工作效率。
這里,以鈦合金為例來講解。打開Abaqus軟件后,設置工作目錄圖10(這里也可以打開一個已經輸入過的,記住目錄即可!),我們將鈦合金的參數一一輸入,圖4所示。

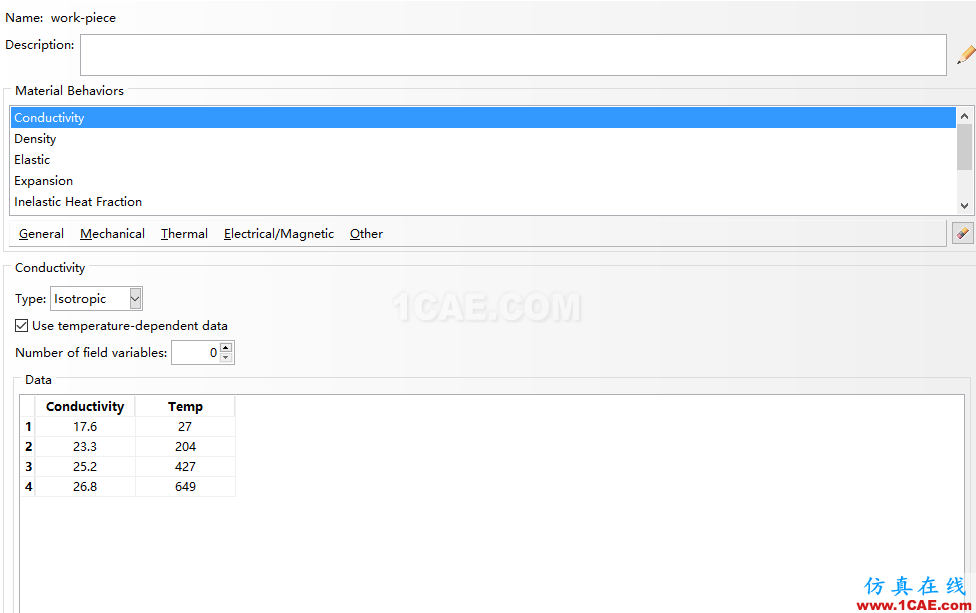

圖4材料參數
點擊圖5中的“material Library”,將會出圖6的界面。然后,點擊圖6中符號“”,生產圖7的界面。在右邊的對話框中,有兩個關于材料“tool”和“work-piece”。保存“work-piece”就用鼠標點擊“work-piece”,點擊創建命名“q.lib”(這里符號需要識別,非法字符不可輸入,例:“1”)。用鼠標當中的符合“<”,這時候?qū)υ捒虻淖筮吘蜁?huì)出“work-piece”,圖8界面,點擊save changes即可!這樣就成功保存一個材料庫。

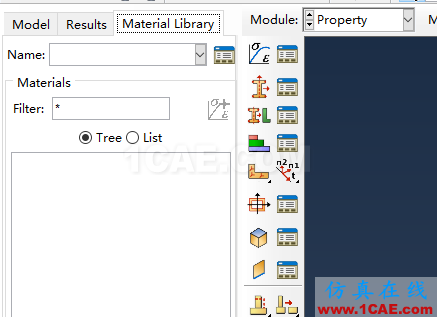

圖5界面
圖6界面

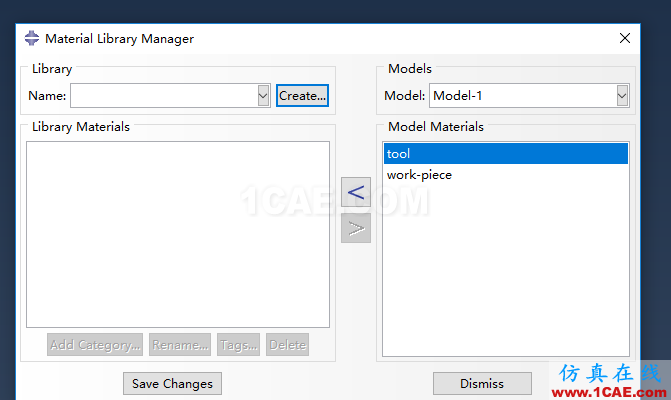

圖7界面

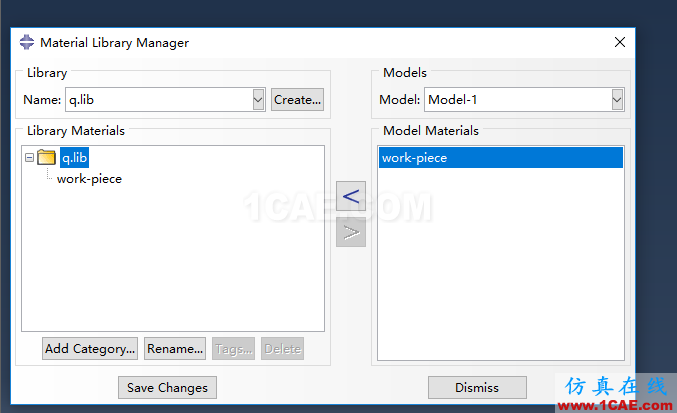

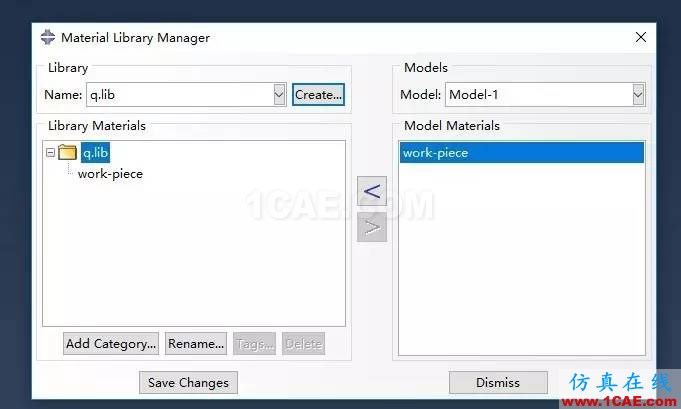

圖8界面

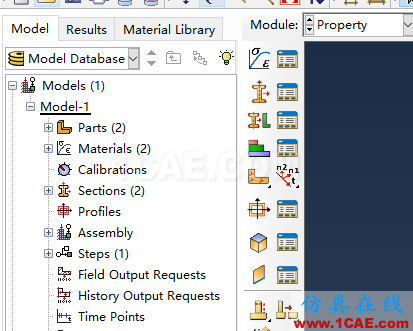

我們關閉已經建立參數abaqus,打開一個新的的abaqus,界面如圖9所示。設置工作目錄圖10所示。這時候材料參數為空的,如圖11界面。點擊圖5中的MaterialLibrary,再次點擊符號“”出現圖12的界面。這個時候我們能看到一個文件夾q.lib,子菜單中有work-piece的名字出現在對話框中,點擊“work-piece”和符號“>”,這個時候,右邊的對話框會出現“work-piece”,這說明材料已經加載到剛剛打開的abaqus中。同理也可以將刀具參數提取。
圖9界面

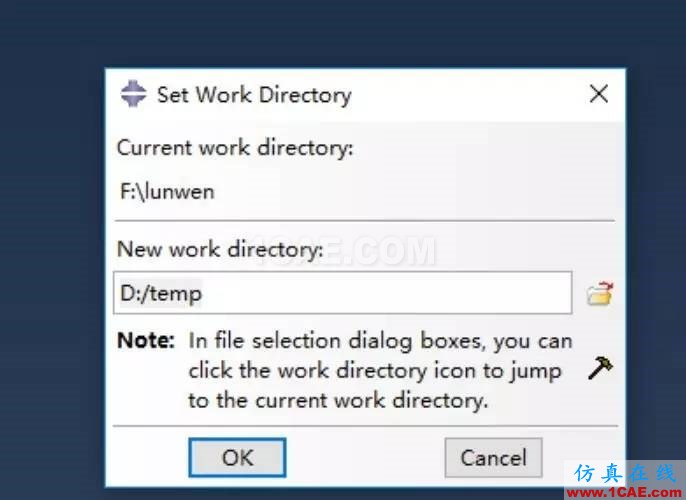

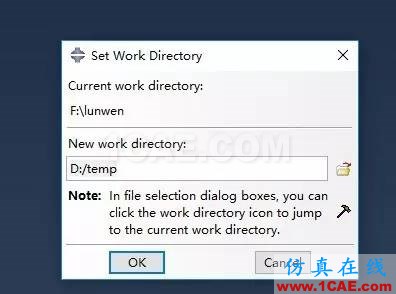

圖10界面

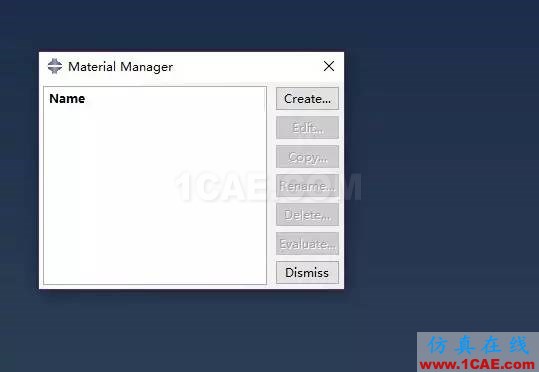

圖11界面
圖12界面
需要注意的是,abaqus軟件裝在不同盤可能情況有所不一樣,有的可能裝在C盤,這個時候,將保存好的材料文件Copy放到C:用戶/計算機名/Abaqus--plugins(可能有的版本無需復制)。如果Abaqus裝在其他盤中(D、E和F),只需要在打開abaqus設置目錄為材料保存的一致即可(這里的默認為:D/temp)。簡而言之,前后工作目錄一致即可!
