abaqus中的簡單熱傳導分析

2017-03-18  by:CAE仿真在線  來源:互聯網

熱傳導問題

今天,用一個簡單的模型來理解瞬時熱傳導問題(熱傳導與時間相關)

1 建模

2 設置材料參數

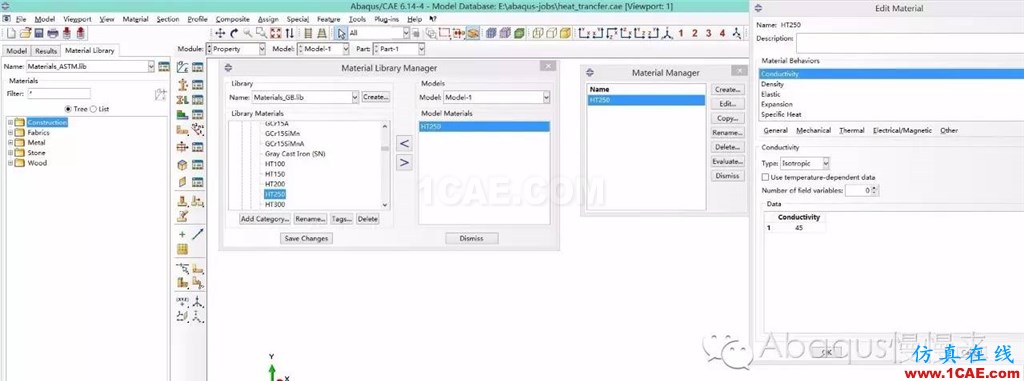

直接從材料庫導入,再根據單位系統進行單位換算

3 設置分析步

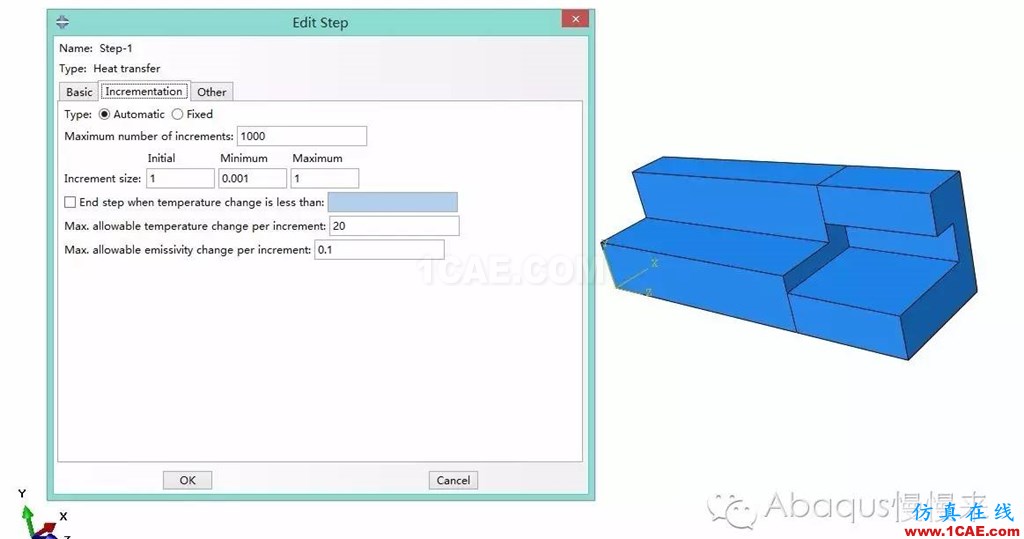

這里,時間步長設置為100s,每一步大小為1s,步數給多為1000步,每步的溫升不超過20℃,這樣保證了溫度梯度的順利運算

4 畫網格

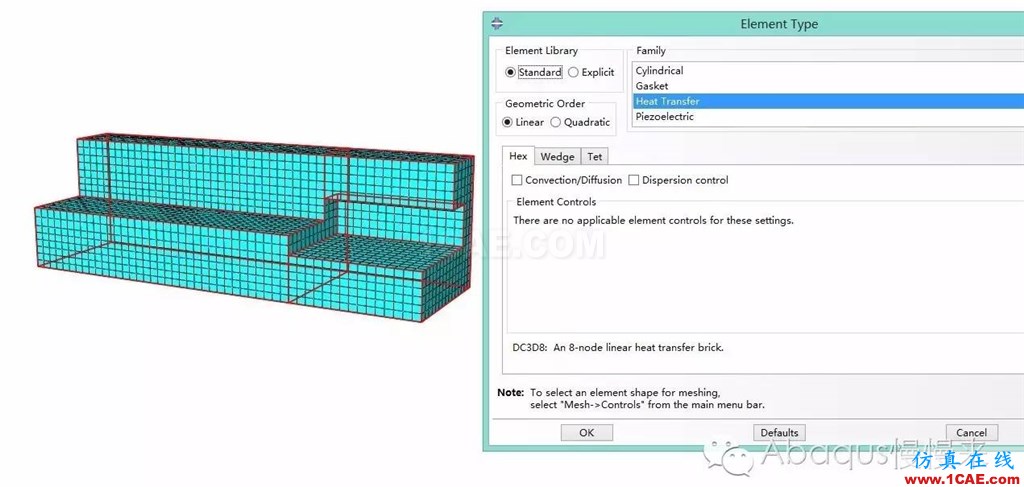

值得注意的是一定在網格類型中選為熱傳導單元DC3D8

值得注意的是一定在網格類型中選為熱傳導單元DC3D8

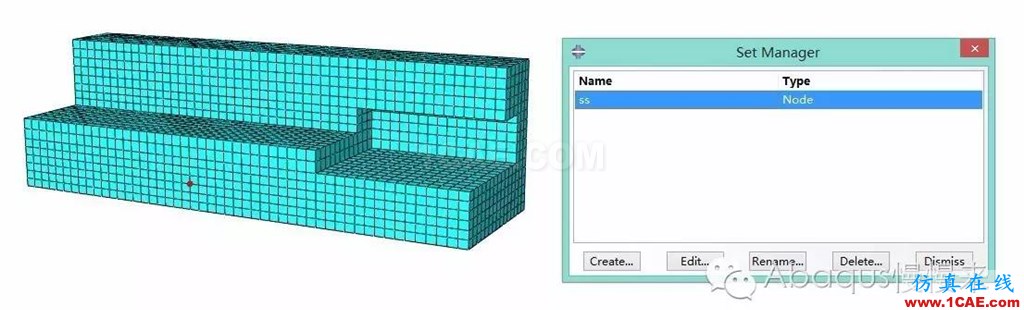

在網格上取一個點作為溫度輸出

5 邊界條件建立

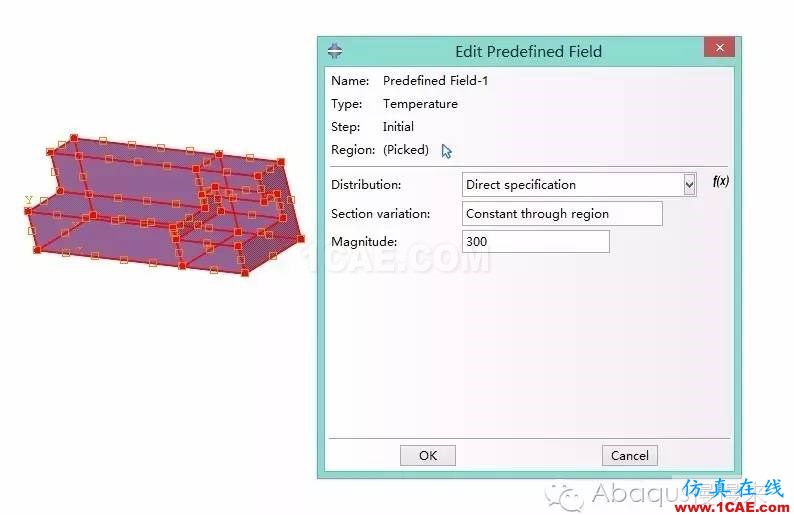

環境溫度設置為300K

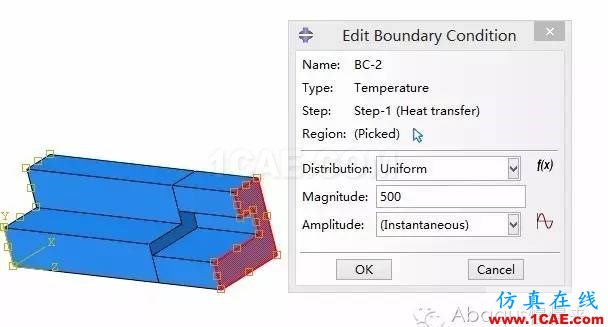

一端保持為室溫300K,另一端加載500K的恒溫

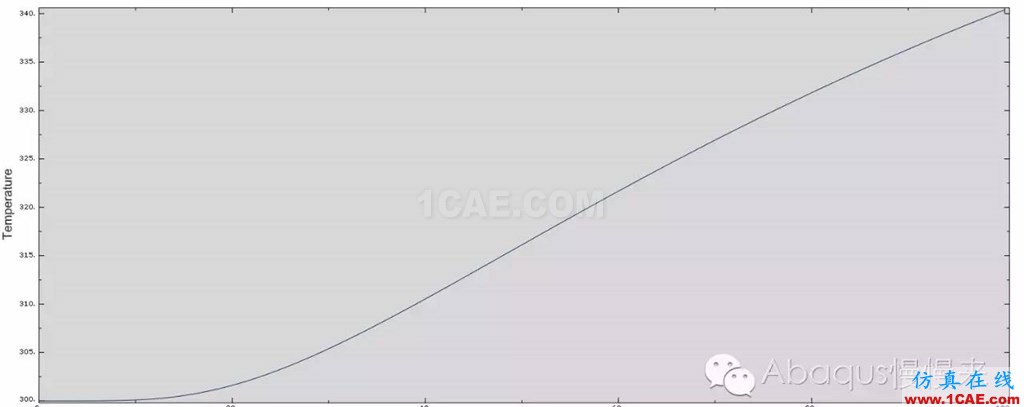

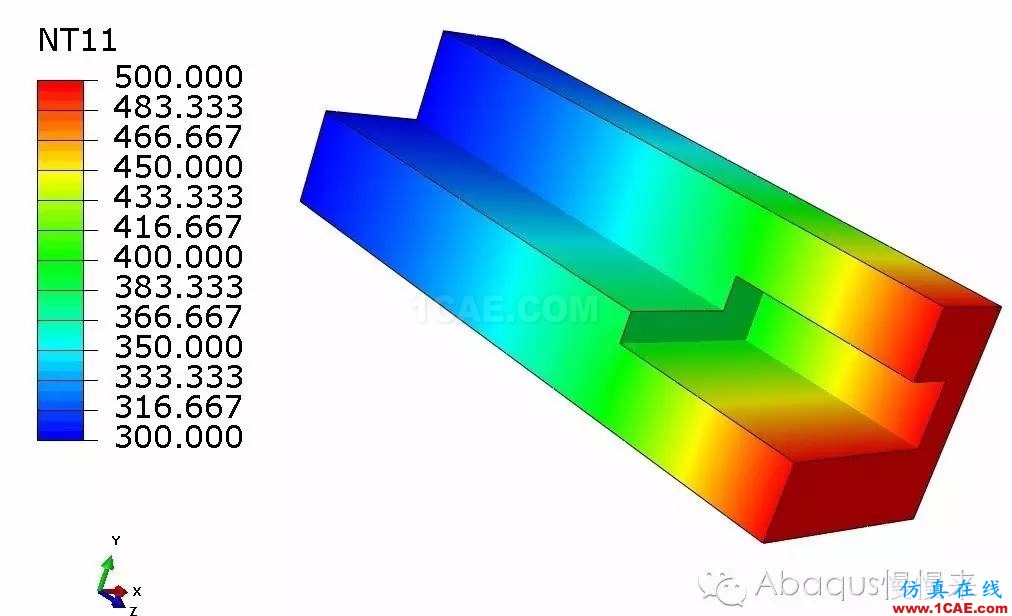

6 分析結果
