今天主要介紹ABAQUS中的mesh module(網格模塊):
Mesh Module在ABAQUS的模塊中是非常重要的模塊,最能夠體現分析者的分網技術和匠人精神。好的網格劃分不僅能夠提高計算精度,更能相對減少運算時間。那么如何才能劃分出好的網格呢?最基本的就是用戶對ABAQUS的Mesh Module各項功能有熟悉的認識。下圖為網格劃分的基本流程:
一、部件或裝配體處理
此部分主要通過Mesh Module下的Partition Toolset(分割工具)來實現。Partiton主要用來將部件或裝配體分割成不同的區域,這些區域可用于定義不同的材料邊界、定義載荷和約束、細化網格。
二、分配網格屬性和設定網格控制
用戶可通過Seed(布種)、Element Shape(網格單元形狀)、Meshing technique(分網技術)、Meshing algorithm(分網算法)、Element type(單元類型)進行分配網格屬性和設定網格控制。

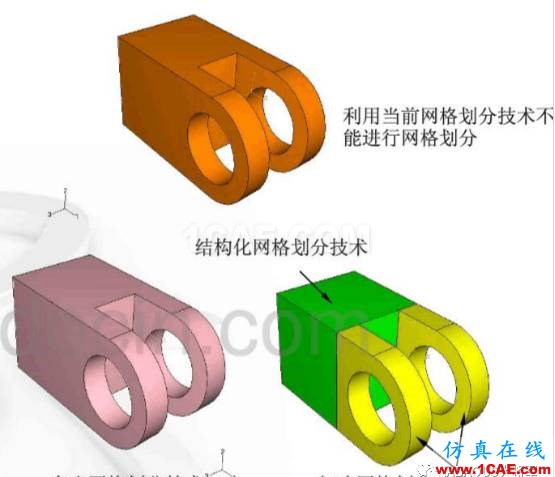

ABAQUS通過不同顏色表示可使用的分網技術,如下圖所示:
1、Structured meshing technique: green(綠色)
2、Free meshing technique: pink(粉色)
3、Swept meshing technique: yellow(黃色)
4、Unmeshable: orange(橘色)
5、Bottom-up meshing technique: light tan(淺棕色)
三、生成網格
ABAQUS網格生成方法主要為:Top-down(自上而下) and Bottom-up(自下而上)。
Top-down將部件或區域的幾何體劃分為獨立的網格節點和單元,其作用對象可以是一維、二維和三維幾何體,可使用單元為任何可用單元類型。
Bottom-up是通過將兩維實體生成三維網格,其作用對象只能是三維幾何體,可使用單元僅為六面體或幾乎全部是六面體。
四、細化網格
細化網格主要是通過Partition Toolset(分割工具)將幾何體分割成更小的部分,然后通過Seed(布種工具)對分割的區域進行布種,最后生成網格,進而達到細化網格的目的。
五、優化網格和驗證網格
用戶可將自己的模型的區域分配重新劃分網格規則。它可以使ABAQUS/CAE不斷調整網格以滿足你設定的錯誤指示目標。
六、診斷網格
ABAQUS提供了Verify Mesh(診斷工具)用于檢查網格劃分質量和獲取劃分網格的節點和單元信息。
下一篇將以實際案例對網格模塊進行應用講解。
文章如有問題,歡迎討論。
