今天主要使用上篇文章介紹的Mesh Module內的各種工具進行網格劃分實例展示:

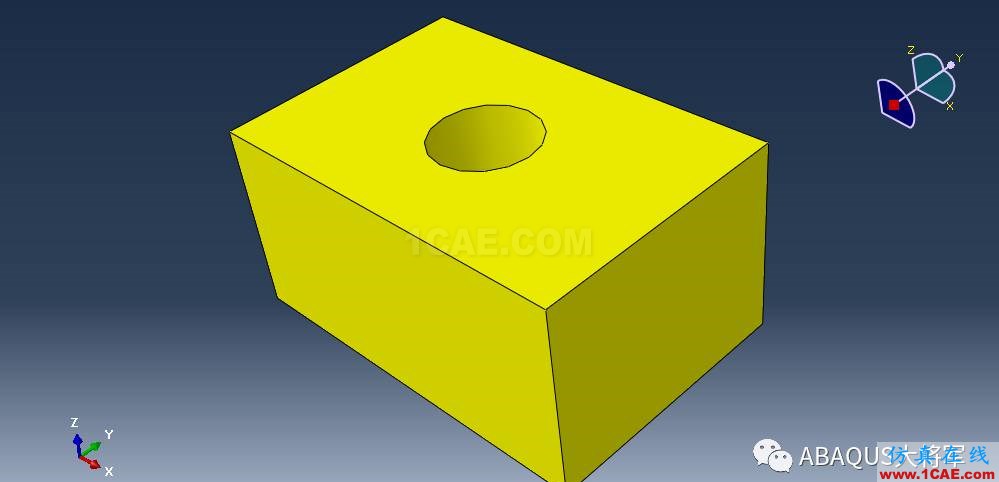

本例假設對一螺栓結合部的一部分進行網格劃分,機構模型十分簡單,如下,在Part Module下為灰色:

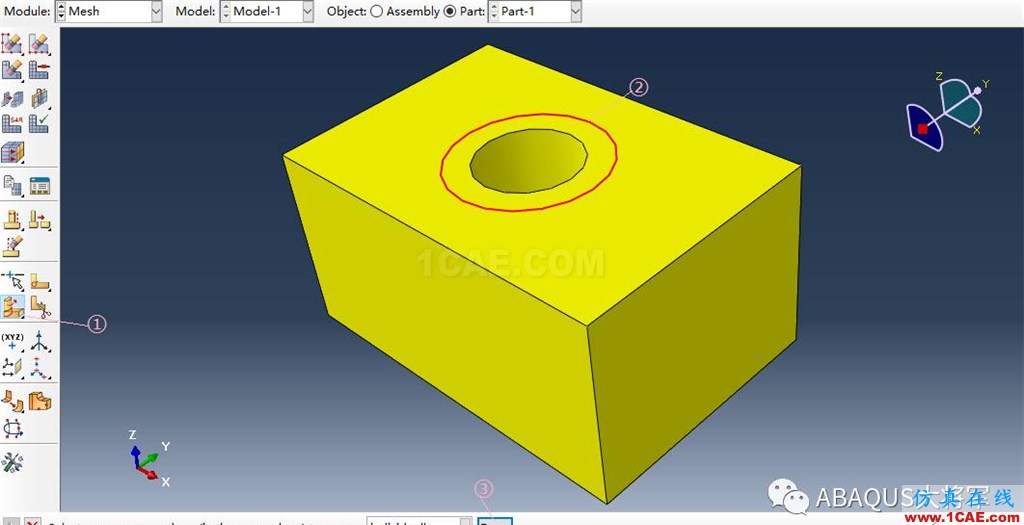

進入Mesh Module,幾何實體呈現為黃色,表明實體可進行掃略網格劃分技術。
不對模型進行處理,使用

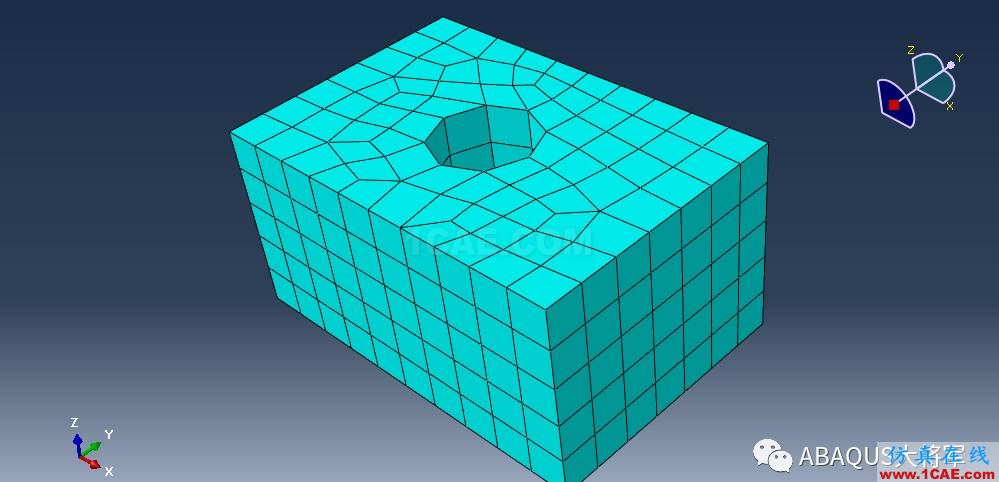

(Mesh Part ),可直接生成網格,如下
對于螺栓結合部我們一般主要在意其螺栓孔附近的狀態,而且螺栓孔附近對于螺栓結合部起到非常主要的作用。為了準確細致地觀察螺到栓孔附近的工作狀態,我們自然想到細化螺栓孔附近的網格。那么如何獲取更加細化更加規則的網格呢?本篇文章主要用到Partiton和Seed兩個工具。
1、使用Partition Toolset(分割工具)對幾何模型進行預處理
使用的兩個工具:
Partition Face:Sketch(利用草圖分割面)、
1)分割面
點擊
(Partition Face:Sketch
,選擇要顯示的邊,點擊
。

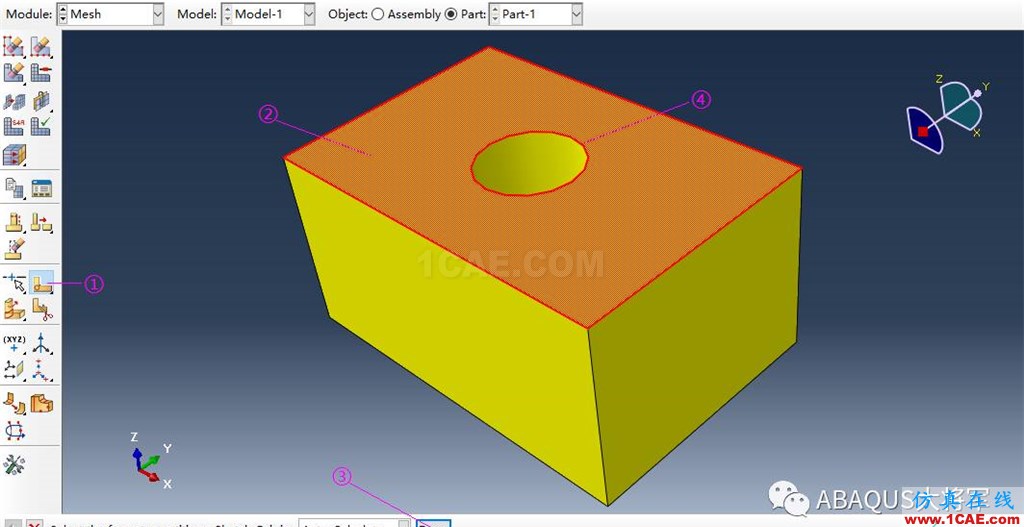

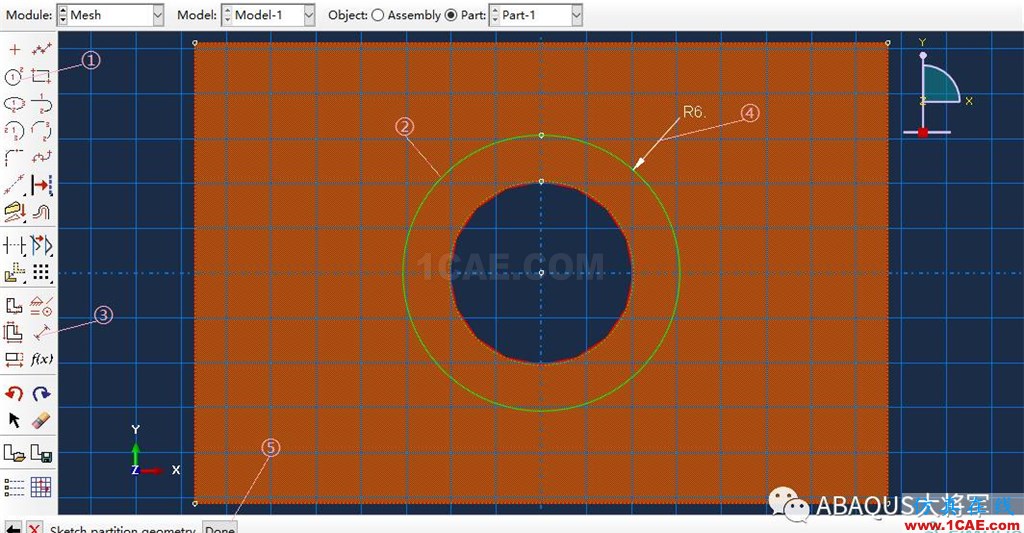

自動進入草圖繪制界面,繪制如下圖的一個圓,點擊
,完成對面的分割,跳轉到網格劃分界面。
2)分割體
點擊

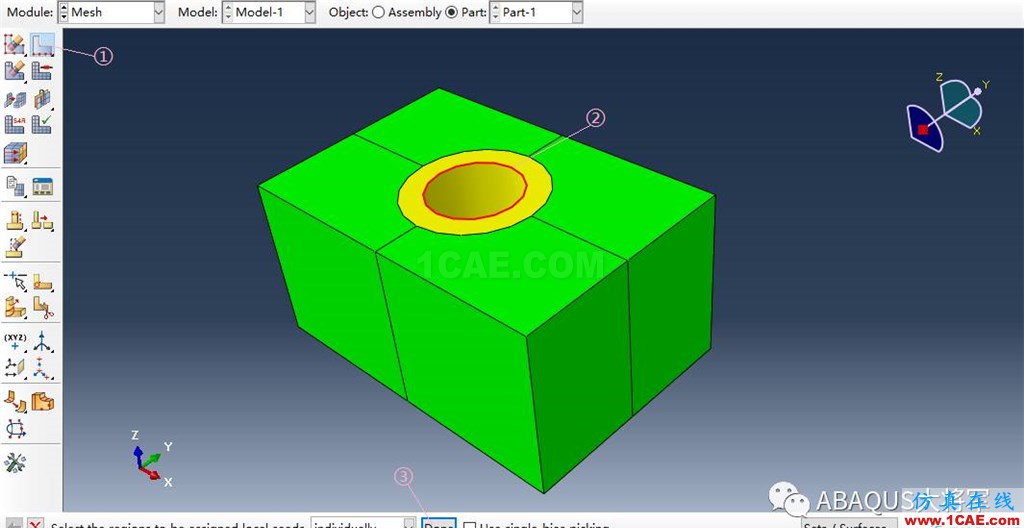

選擇切割面的邊線,點擊
。
點擊
,點擊方向線,點擊
,點擊
,點擊
,完成體切割。
3)繼續分割

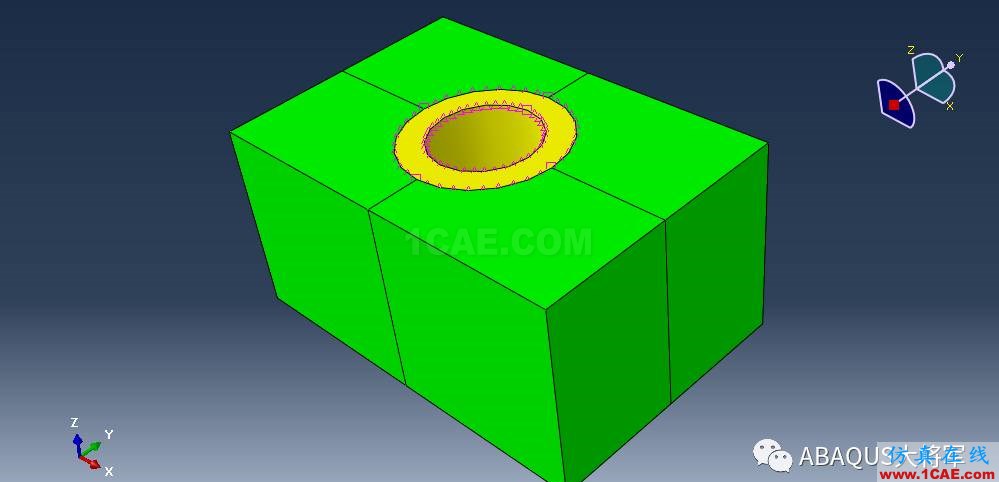

參照步驟1)和2)對分割的兩個實體繼續進行四分割,分割結果如下,外圍四分割可進行結構化網格劃分,內部實體進行掃略網格劃分。
4)布種
點擊
Seed Edges(邊線布種),選擇圓環內圈,點擊
。

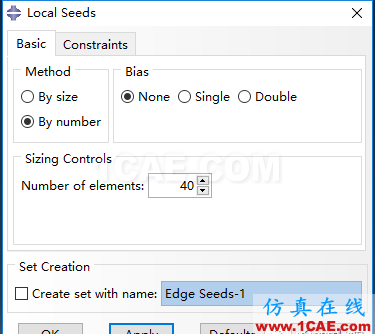

彈出Local Seeds對話框,選擇By Number(通過數量)控制網格密度,在Number of elements中輸入40。點擊OK。選擇的內圈被分割為40個單元。
同理將圓環外圈的四段圓弧分割為對應的10個單元,如圖所示
5)生成網格
此時已完成布種,點擊
,點擊

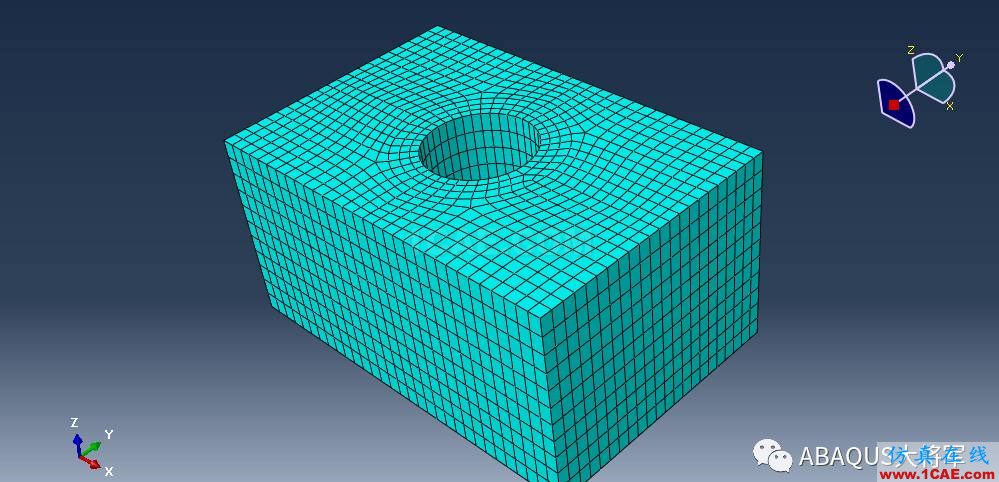

,完成對零件的網格劃分。
文章如有不妥之處,歡迎討論。
