Abaqus仿真大型板材輥彎成型過程實例圖文步驟

2017-02-28 by:CAE仿真在線來源:互聯網

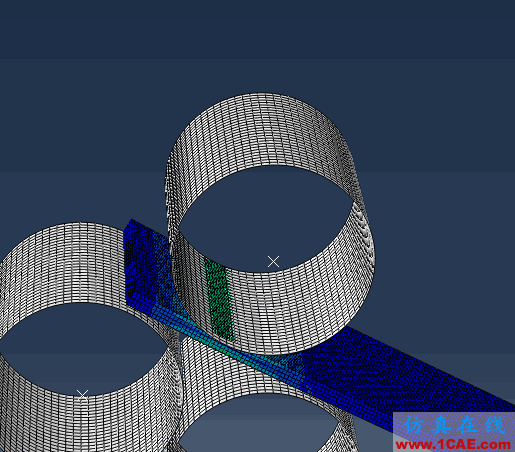

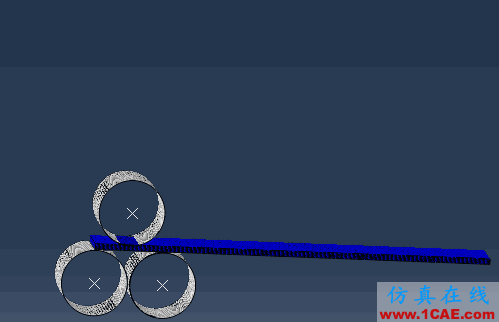

動畫:

1. Part模塊

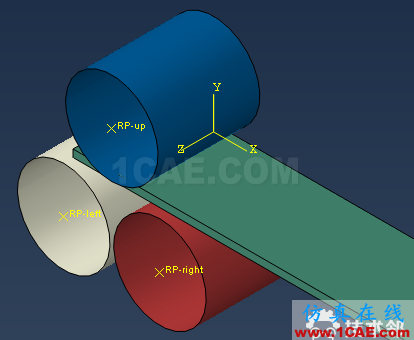

創建四個part,一個變形體,三個離散剛體,也可以使用解析剛體

并給變形體創建set,離散剛體創建參考點,并重命名

2. Property模塊

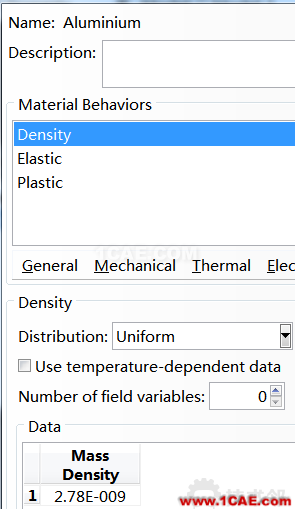

創建材料

并創建solid homogeneous截面屬性賦予給blank

3.assembly模塊

4.Step模塊

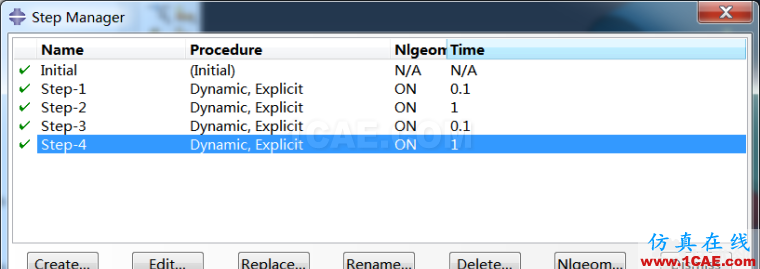

創建四個step并使用質量縮放

修改場變量輸出和歷史變量輸出,輸出支反力和blank的能量

5.interaction模塊

定義接觸屬性,法向默認,切向?yàn)閜enalty=0.2

使用通用接觸

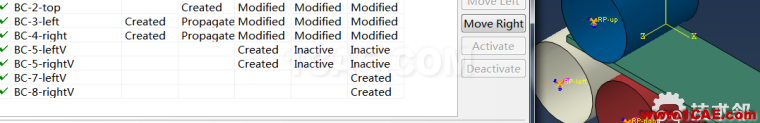

第一個step,上棍下壓,下輥固定

第二個step,上棍只有繞著Z軸的選擇自由度,下輥旋轉

第三個step,下輥固定,上棍下壓

第四個step,上棍只有繞著Z軸的選擇自由度,下輥反向旋轉

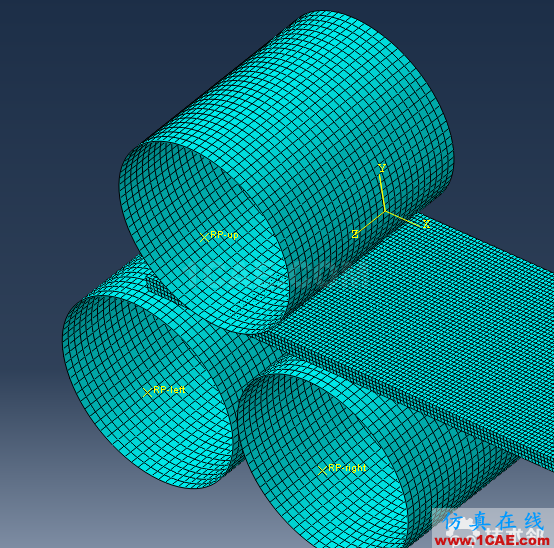

6.Mesh模塊劃分網格

7. Job模塊提交計算

8.點擊Job monitor上的results查看后處理

視頻已錄好,需要觀看的朋友點贊留言哦~,對于需求強烈的案例,我會優先錄制視頻教程。

不足之處還請多多指點!

凡是給我帖子點贊又提出建設性意見的,可獲得免費觀看的資格~~吼吼~

求圍觀,求點評,求點贊啊~~
