hypermesh復雜結構(錐齒輪)網格劃分從入門到精通

隨著CAE軟件的不斷發展,各軟件的網格劃分功能都在不斷增強,Abaqus、Ansys等軟件利用合理的切分設置,對于復雜程度一般的幾何體都能得到質量不錯的六面體網格,但是相對于專業網格劃分軟件(比如Hypermesh),這些有限元軟件的網格劃分能力還是稍弱。另外,工藝仿真軟件(比如Simufact)網格劃分能力就相對較弱了,因此為了保證仿真分析的精度,提高自己的仿真分析能力,很有必要掌握Hypermesh網格劃分技巧。

Hypermesh軟件的 solid map工具專門針對復雜結構網格劃分,首先對復雜結構幾何體進行清理并切分,得到一系列滿足map條件的solid,然后分別進行3d網格劃分。

solid map工具位置

以錐齒輪為例,第一步,先對幾何模型進行清理,運用toggle工具(快捷鍵F11)對一些不需要的特征線進行清理。

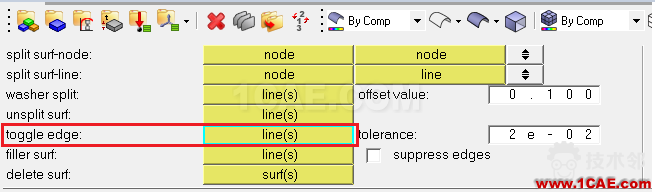

toggle面板

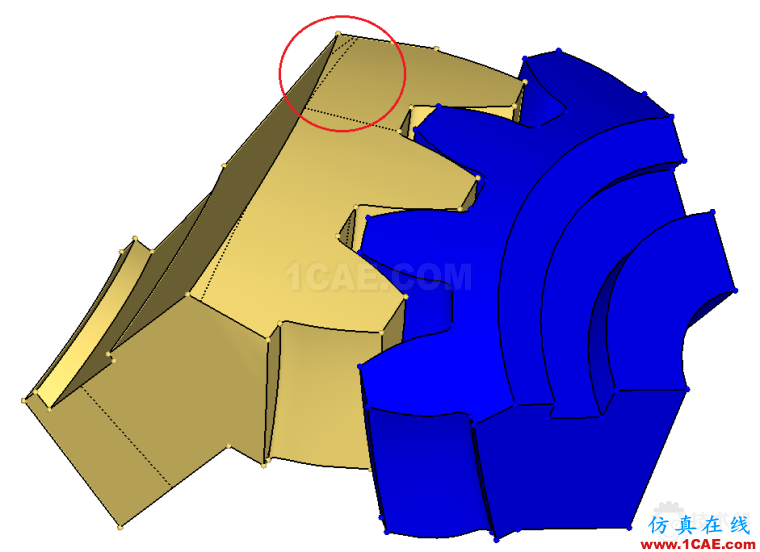

幾何清理

幾何清理完畢之后,進行切割。首先,運用Geom/solid edit工具將齒輪的齒與基體切割,然后依次完成基體切割操作,切割之后的形狀如下圖所示。

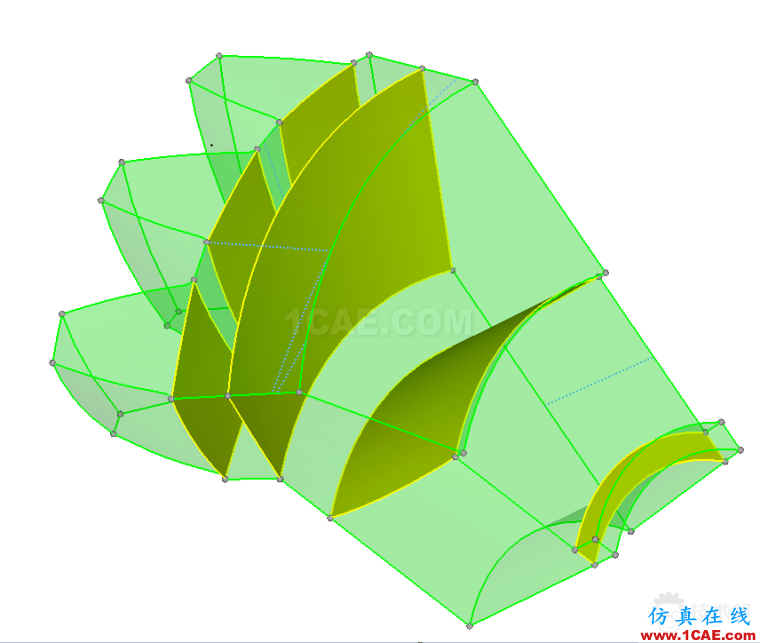

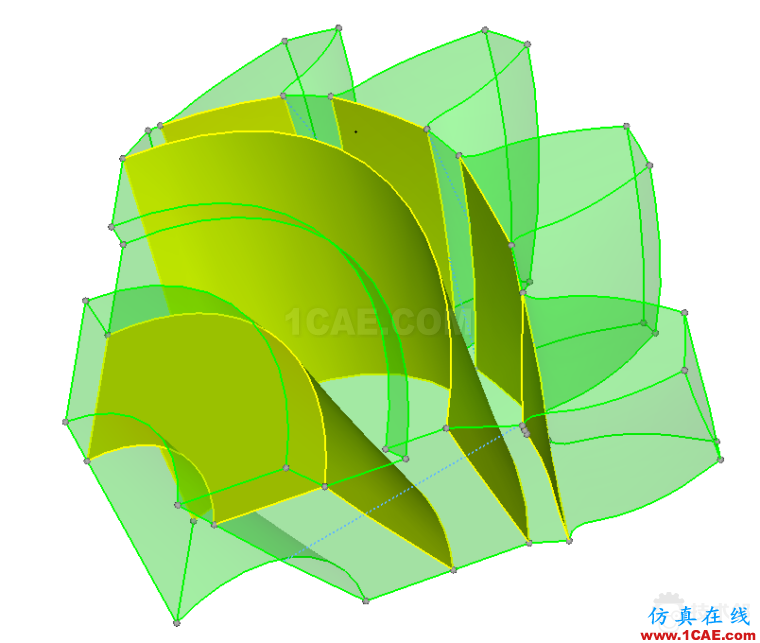

幾何體切割

切割之后,根據齒輪嚙合受力特點,判斷齒為關鍵部位,因此首先對齒進行六面體網格劃分,然后依次完成基體部分網格劃分。劃分過程中,為保證較高質量的六面體網格,首先生成面網格,然后通過map得到六面體網格。

畫分過程中,特別需要注意的是要保證各個幾何體之間的網格連續,掃略過程中要注意與相鄰幾何體的節點路徑重合,畫分過程中不斷通過 Shift F3工具檢查網格是否連續,避免后續有限元計算結果失真。

最后的網格劃分效果如下圖所示。
