搜索ABAQUS前處理—網格劃分技術
2017-01-20 by:CAE仿真在線 來源:互聯網
ABAQUS是國際上最先進的大型通用有限元軟件之一,它不但具有強健的計算功能和模擬性能,擁有大量不同種類的單元模型、材料模型和分析過程,還有著強大的前處理功能,下面主要介紹ABAQUS軟件中的幾種網格劃分技術。
1、自由網格劃分技術
自由分網技術不使用預建的網格模式,所以該項技術在創建網格之前不能預見自由網格的模式。對于二維區域使用自由分網技術可用的單元形狀包括:四邊形(默認)、以四邊形為主、三角形。具體劃分出的網格形式如下圖所示:

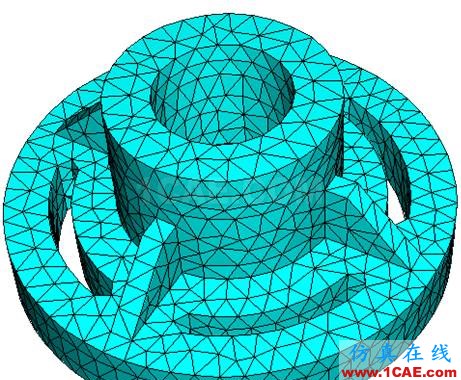

對于三維區域使用自由分網技術可用的單元形狀為四面體。如果網格種子不是太粗糙,利用四面體單元可以為任意形狀的幾何體劃分單元。
2、掃略網格劃分技術
掃略網格技術在幾何模型某區域的一個表面上創建網格,該表面被稱為源面。從源面起到目標面,一層一層生成網格,直到達到目標面。Abaqus自動選擇源和目標面,不需要用戶定義,掃略路徑可以是某結構厚度方向、弧線或是直線。掃略能夠生成六面體網格、六面體為主的網格、楔形網格。
3、結構網格劃分技術

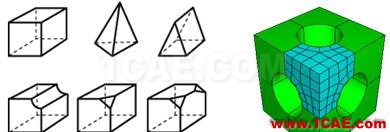

結構網格劃分技術使用簡單的、預定義的網格拓?fù)潢P(guān)系劃分網格。其原理是Abaqus將規則形狀區域的網格,比如正方形或立方體,變換到需要進行網格劃分的幾何體。如下圖所示。
