Abaqus復合材料仿真概述

2017-01-20 by:CAE仿真在線來源:互聯網

Abaqus中有專業的復合材料設計模塊Layup、Abaqus/CMA及Abaqus/WCM。

Plyup主要針對復合材料進行鋪層設計。

Abaqus/CMA擴展了仿真能力,可以與其他環節直接融合,生成制造數據以確保最終的零件與分析模型相符。

Abaqus/WCM專門用于纏繞復合材料壓力容器(COPV)前后處理,實現整個結構纖維材料方向的多變性。

·專業的復合材料設計模塊Layup

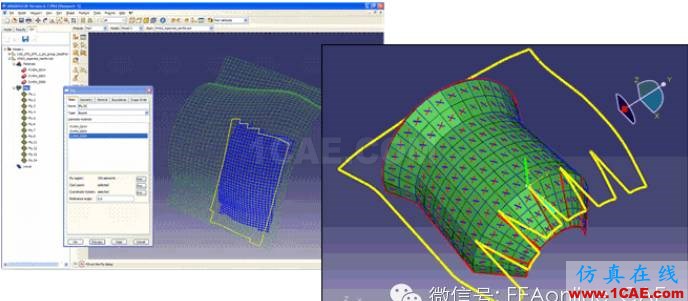

應用該模塊可對復合材料進行鋪層設計。對于每一個鋪層,可以選擇鋪層應用的區域、使用的材料、鋪層的鋪設角度、厚度等。對于鋪層較多的結構件,Abaqus/CAE提供了很方便的檢查手段,可顯示鋪層沿厚度方向將每一層分離展示,一目了然。

·纖維增強模塊ABAQUS/CMA

1. ABAQUS/CMA可得到空間中不斷變化的纖維方向和鋪層厚度;

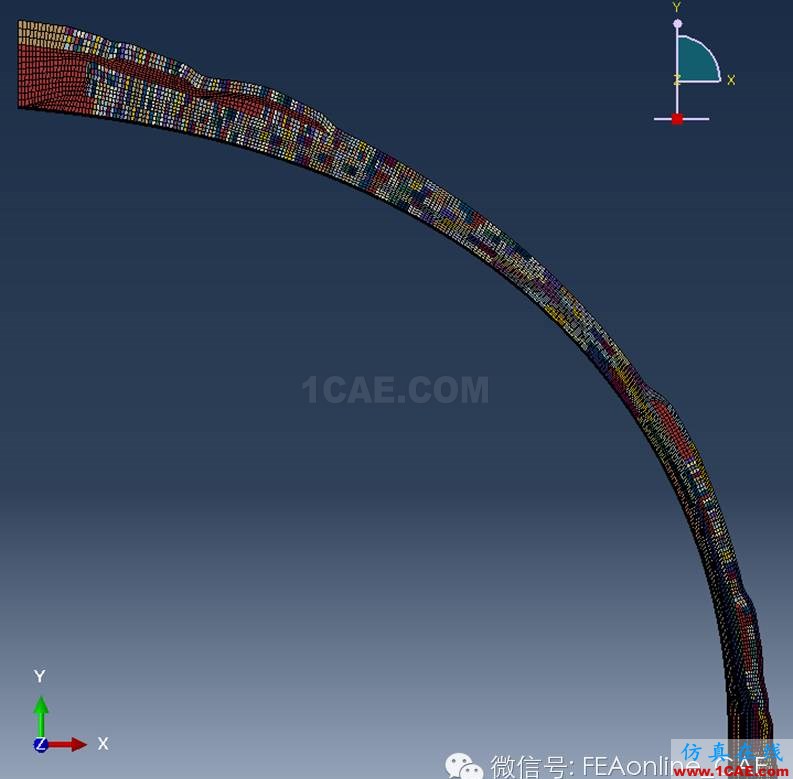

2.可直接提供給非線性隱式算法和顯式求解器,實現真實地仿真計算 3. 因而在每個單元產生鋪層角度,真實反應了仿真和實際纖維結構,這些功能確保計算中可達到前所未有的真實性。

· 纏繞復合材料模塊ABAQUS/WCM

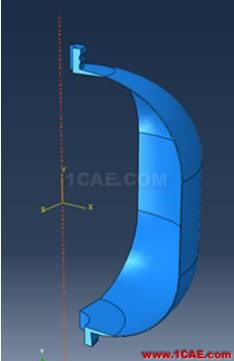

1.WCM (Wound Composites Moldeler)用于三維纏繞復合材料壓力容器建模。

2.為了準確預測纖維纏繞壓力容器的性能必須利用有限元分析正確地建立這些方程并找出其他影響。

3.準確分析纖維纏繞材料結構性能的難度來自于整個結構纖維材料方向的多變性。ABAQUS/WCM可以實現此功能。
