從算例中了解ABAQUS復材鋪層-常規殼-連續殼

2016-12-12 by:CAE仿真在線來源:互聯網

復合材料是一種混合物。在很多領域都發揮了很大的作用,代替了很多常規的材料。復合材料按其組成分為金屬與金屬?gòu)?fù)合材料、非金屬與金屬?gòu)?fù)合材料、非金屬與非金屬?gòu)?fù)合材料。

按其結構特點又分為:

①纖維增強復合材料。將各種纖維增強體置于基體材料內復合而成。如纖維增強塑料、纖維增強金屬等。

②夾層復合材料。由性質不同的表面材料和芯材組合而成。通常面材強度高、薄;芯材質輕、強度低,但具有一定剛度和厚度,分為實心夾層和蜂窩夾層兩種。

③細粒復合材料。將硬質細粒均勻分布于基體中,如彌散強化合金、金屬陶瓷等。

④混雜復合材料。由兩種或兩種以上增強相材料混雜于一種基體相材料中構成。與普通單增強相復合材料比,其沖擊強度、疲勞強度和斷裂韌性顯著提高,并具有特殊的熱膨脹性能,分為層內混雜、層間混雜、夾芯混雜、層內/層間混雜和超混雜復合材料。

ABAQUS提供復合材料鋪層管理器-composite layup,可方便實現復材鋪層,同時,對于復雜復合材料建模,還提供了額外的附加工具CMA-composites modeler for Abaqus/CAE。

對于常規殼單元(或傳統殼單元)和連續殼單元,常規殼單元對殼的參考面進行離散,連續殼單元將結構離散為三維實體單元,通俗而不算準確的說法,“常規殼看起來是薄殼單元,連續殼單元看起來是三維實體單元”。對于接觸問題,連續殼單元的計算結果精度優于常規殼單元結果,而對于薄殼問題,常規殼則表現出更好的性能。

從算例中了解ABAQUS復材鋪層-常規殼-連續殼abaqus有限元培訓資料圖片1

考慮復合材料,常規殼,連續殼則引出經典的Pagano plate -帕加羅板算例。

分別利用常規殼和連續殼完成鋪層和計算。

問題描述:

從算例中了解ABAQUS復材鋪層-常規殼-連續殼abaqus有限元培訓資料圖片2

如圖所示,板材共三層,X方向長10,Z方向2.5,每層厚0.833,上表面承受垂直詳細的正弦分布的壓強(Z的負方向),幾何和載荷在Y方向是均勻的,所以可以利用對稱邊界,建立部分模型分析。第一層和第三層纖維方向沿X方向,第二層與此垂直(沿Y方向)。

單向板的材料參數:E1 =25.0E6 psi; E2=1.0E6 psi; υ12 =0.25; G12 = G13=5.0E5 psi; and G23 = 2.0E5 psi。

建立幾何模型就不贅述了,直接按照給定的尺寸建立模型即可,注意利用常規殼單元時模型建立為3d shell,而利用連續殼單元時,模型建立為3d solid。此處從材料定義開始講解,重點講解鋪層以及利用常規殼單元和連續殼單元計算時的不同之處。

利用常規殼模型計算:

定義材料,選擇elastic,類型修改為lamina,并按給定的參數設置彈性模量、泊松比和剪切模量;

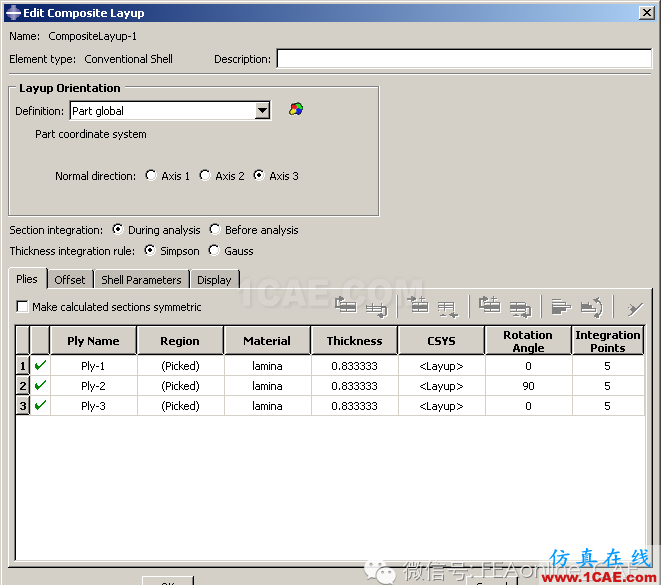

鋪層:雙擊compositelayups,直接定義復合材料的鋪層(注意,不必再定義section),選擇conventional shell。雙擊區域選擇的標題-Region,選擇整個模型;雙擊材料標題,選擇之前定義的材料。這種直接雙擊標題的方法可以快速實現多個ply參數的設置,3個ply分別設置旋轉角度-rotation angle,第一、第三層為0,第二層為90,每個ply的積分點數改為5。Csys保持默認即可,如下圖所示

從算例中了解ABAQUS復材鋪層-常規殼-連續殼abaqus有限元培訓資料圖片3

在step中,創建常規靜力分析步,參數保持默認即可,設置場變量輸出,domain選擇前面建立的復材鋪層,在應力下選擇輸出S和TSHR-橫向剪切應力,并在對話框下端勾選輸出所有ply的所有截面點的結果。

邊界條件,兩個短的側邊(平行于Y的邊)約束U3,兩個長的側邊(平行于X的邊),設置Y向?qū)ΨQ,為消除剛體位移,約束左邊一個角點的U1。

載荷定義,tool下定義解析場,1*sin(x*pi/10.),然后定義上表面上的pressure,并在分布形式中選擇該解析場,數值大小為1。

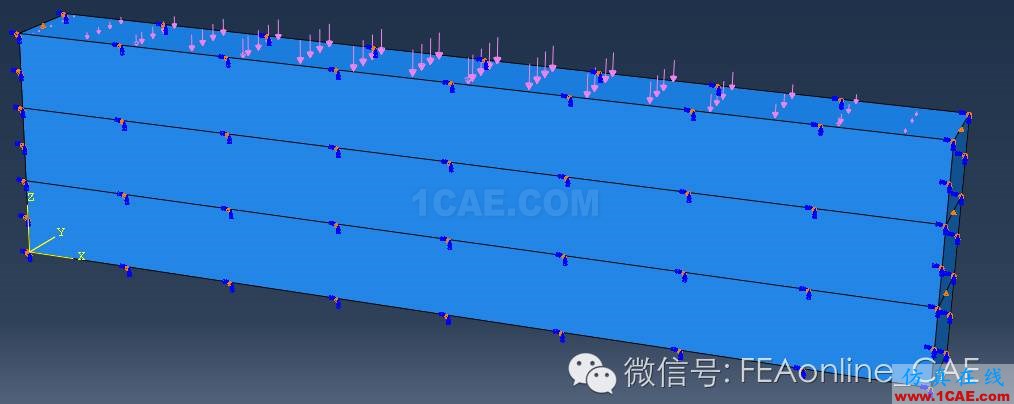

劃分網格-s8r,建立分析任務,提交計算。

從算例中了解ABAQUS復材鋪層-常規殼-連續殼abaqus有限元培訓資料圖片4

下圖是應力分量s11-bottom-mostsection points

從算例中了解ABAQUS復材鋪層-常規殼-連續殼abaqus有限元仿真圖片5

當然,后處理中還可以考察不同積分點位置的結果,不同層上的結果等,利用XYdata可以輸出橫向剪切應力TSHR13。

利用連續殼模型計算:

利用連續殼計算時,多數過程與常規殼類似,不同的地方在于:

建模用3d solid,復材鋪層時選擇continuumshell,如果板的厚度方向單元數模劃分足夠多,則ply的積分點數用3即可;需要注意的是,必須指定殼的厚度方向-stack direciton,用于明確鋪層的順序,設置時在mesh模塊,選擇assign stack direciton,然后選擇模型頂面為參考方向。

輸出要求:

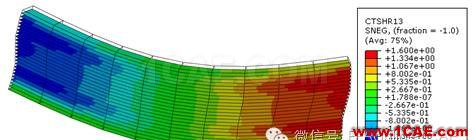

同樣先選擇TSHR,橫向剪切應力。在ABAQUS/standard中,假定shell單元在頂面和地面無橫向剪切應力。因此,如果我們?cè)诤穸确较蛴卸鄬訂卧?通常也就是使用continuum shell時,相鄰層處則不會有橫向剪切應力。因此,厚度方向有多層殼單元是,TSHR13和TSHR23則不能很好的表征。為此,對于連續殼單元,通常建議輸出CTSHR,可以避免上述問題:厚度方向上,shell單元邊界上的橫向剪切應力連續,自由邊上的橫向剪切應力為零,其他方面與TSHR相同。另一個輸出變量SSAVG4和SSAVG5,橫向剪切應力分量,與CTSHR13和CTSHR23不同:前者在整個單元內為常數,而后者是呈現二次變化的。因此,對于連續殼,CTSHR比SSAVG提供一個更經濟的解。

邊界:兩個小側面約束u3,大側面Y向?qū)ΨQ,支撐邊選擇一點約束U1-消除剛體位移。

載荷:與常規殼定義類似,區域選擇上表面。

從算例中了解ABAQUS復材鋪層-常規殼-連續殼abaqus有限元仿真圖片6
