在ABAQUS中的纖維增強復合材料建模

2016-12-12 by:CAE仿真在線來源:互聯網

在此模塊中直接融合纖維增強復合材料仿真計算與建模的最新技術發展。

通過提供功能強大的纖維增強復合材料計算仿真能力,和先進的建模方法,Simulayt的Layup Pipeline補充和擴展了Abaqus/CAE強大的復合材料仿真能力,并與Abaqus/CAE完美的融合在了一起。此外,憑借其與其他環節的直接融合能力,實現了整個企業設計與制造的緊密聯系。

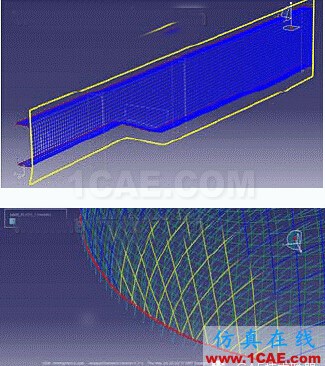

在ABAQUS中的纖維增強復合材料建模abaqus有限元培訓資料圖片1

纖維增強復合材料模擬有重要的作用,它確保在建模初始就不能生成工藝上不可制造的鋪層。這樣避免了日后在研發周期上由于重新設計而增加的成本。此模塊還可以生成制造數據以確保最終的零件與分析模型相符。

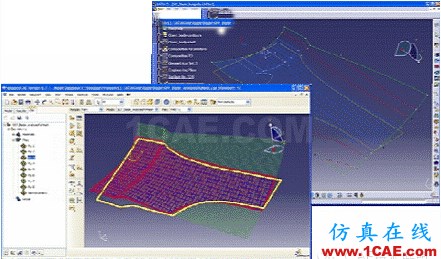

在ABAQUS中的纖維增強復合材料建模abaqus有限元仿真圖片2

目前,空間中不斷變化的纖維方向和鋪層厚度可直接提供給非線性隱式算法和顯式求解器,實現詳細的仿真計算。因而在每個單元產生鋪層角度,真實反應了仿真和實際纖維結構,這些功能確保計算中可達到前所未有的保真度。

在ABAQUS中的纖維增強復合材料建模abaqus有限元仿真圖片3

最后,對Simulay的Layup Pipeline 的直接調用,使復合材料結構的分析、設計和制造完美的結合在一起。比如,如果需要的話,由Abaqus/CAE創建的模型可以直接倒入到CATIA V5中進行細節設計。通過精確的模型轉換,可快速實現設計上的反復,從而提高整個研制過程的效率。

性能

1992年得到業界認可,Simulayt的纖維增強復合材料仿真技術發展水平

Abaqus模擬中對纖維角度和鋪層厚度的直接轉換實現了前所未有的準確度。

在快速設計改良中可以迅速回顧并修改復合材料模型。

生成制造數據以確保分析模型與最終結構相符合。

憑借Layup Pipeline模塊與其他環節的直接融合能力,實現了整個企業緊密聯系。

優點

建模過程中不能生成工藝上不可制造的鋪層,避免了由設計得不可行帶來的成本。

通過提高模型的仿真度以及降低設置時間來實現快速設計改良。

企業中分析、設計和制造的無縫連接提高整個研制過程的效
