abaqus地應力平衡的幾個注意事項

2016-12-10 by:CAE仿真在線來源:互聯網

作者:土木工程千總

首先大家來比較一下采用geostatic分析步時增量步分別為automatic與fixed計算出來的孔隙水壓力、豎向有效應力、豎向位移結果對比,可以發現,除了豎向位移不同,計算出來的孔隙水壓力、豎向有效應力完全相同,可以認為增量步為automatic達到平衡,fixed計算出來的豎向位移未有達到平衡。

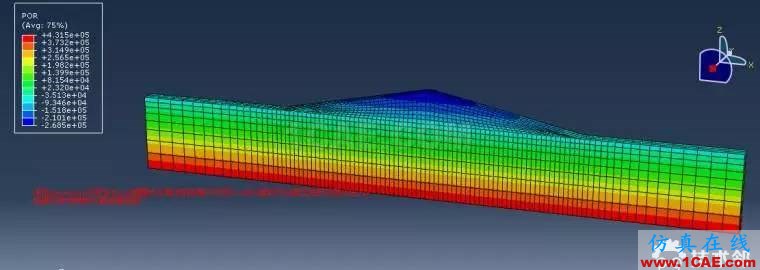

abaqus地應力平衡的幾個注意事項HFSS分析案例圖片1

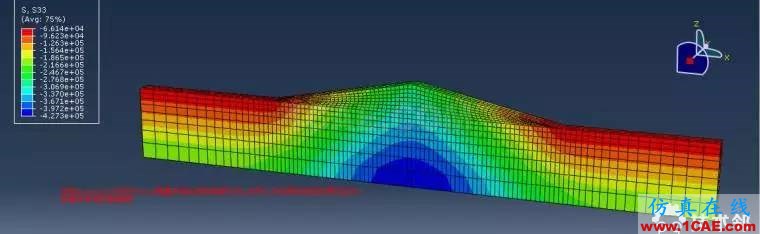

abaqus地應力平衡的幾個注意事項HFSS分析案例圖片2

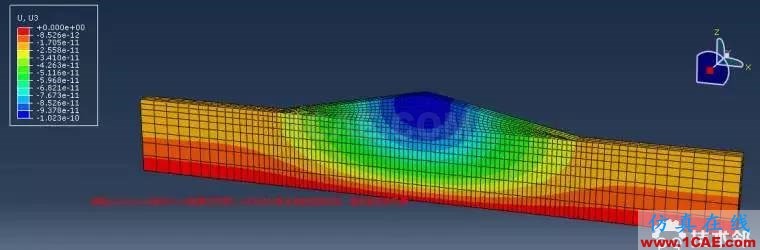

abaqus地應力平衡的幾個注意事項HFSS分析案例圖片3

于是我再采用geostatic分析步時增量步fixed計算出來的odb文件,添加到預定于場里,可以發現,除了豎向位移不同,計算出來的孔隙水壓力、豎向有效應力完全相同,此時的位移達到平衡。

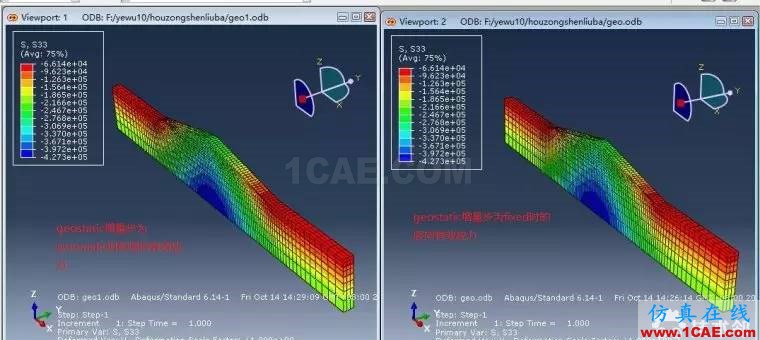

abaqus地應力平衡的幾個注意事項HFSS結果圖片4

abaqus地應力平衡的幾個注意事項HFSS結果圖片5

abaqus地應力平衡的幾個注意事項HFSS結果圖片6

注意:此模型全部只有土體一個部件,所以用geostatic分析步時增量步automatic能計算出較好的結果,但是若有其他樁體墻體等部件或者接觸時,geostatic分析步時計算基本不會收斂,希望高手能給予交流,若有其他部件時,平衡真的很難,我平時的做法是采用一般靜力分析步算出odb結果文件,再添加到預定于場中,采用一般靜力分析步,該方法大多數時候平衡效果并不是很好,負4次方級算理想結果,只有重復導入,重復次數越多,達到滿意結果,但是需要耐心,因?yàn)椴恢罆?huì)要多少次,甚至幾十次上百次了。

還有就是想說的是,如果你用geostatic分析步時增量步automatic計算時,如果有其他壓力或者其他荷載時,也是很難收斂,甚至基本是無法收斂。以上暫時也沒什么解決的方法,大家地應力平衡盡量選擇用geostatic分析步時增量步automatic,如果有其他部件時就用odb或者csv方法,慢慢調試吧,同時希望大神能提出更好的方法!
