1、子模型關鍵技術:
1> 驅動變量,分為兩種,一種是基于節點(node)的位移作為驅動(較常用),
進行插值(插值到子模型邊界);一種是基于面(surface)的應力作為驅
動,使用應力場去插值子模型邊界單元的高斯積分點處的應力。
2> 基于節點的子模型可用于:shell-to-shell、shell-to-solid、solid-to-solid、
Membrane-to-membrane、Acoustic-to-structure;基于surface的子模型只能
用于solid-to-solid。
3> 基于節點(node)的子模型和基于面(surface)的子模型可以獨立使用或
者混合使用。
2、Abaqus順序熱力耦合子模型處理方法,如下流程圖:
上圖是兩種順序熱力耦合的子模型方法,對比以上兩個流程可以看出,前者比后者多進行了一次熱傳導子模型分析。對于較復雜的熱分析結果,前者精度更高,后者會引起非自然熱應變。
3、Abaqus完全熱力耦合子模型處理方法

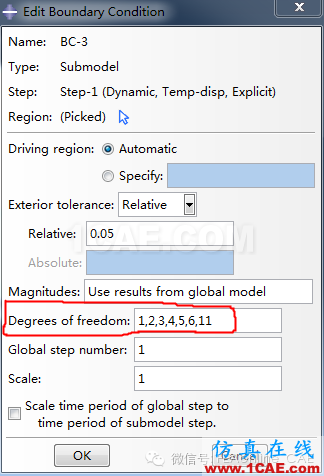

由于在完全熱力耦合過程中,壓力、溫度都是時間的歷程數據,Abaqus完全熱力耦合子模型能夠讀取全局模型中隨時間歷程變化的場輸出結果,而不是只讀取分析步最后一時刻的場輸出結果。因此在全局模型計算中盡量增加位移、溫度等結果的輸出頻率。注意對于完全熱力耦合子模型技術,驅動變量同時為位移自由度與溫度自由度,且兩種驅動變量同時作用。
建議可在場輸出設置中定義等時間段輸出,這樣方便最終對比子模型與全局模型某一時刻的結果,從而確保子模型建立的正確性;
下圖是一簡單完全熱力耦合分析實例子模型與全局模型結果對比圖:

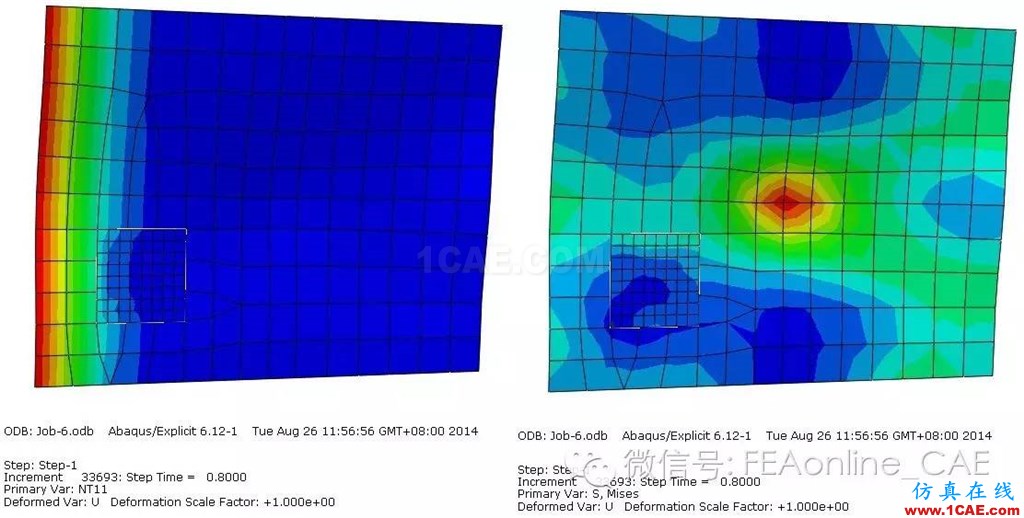

時間為0.8s時的溫度云圖 時間為0.8s時的應力云圖

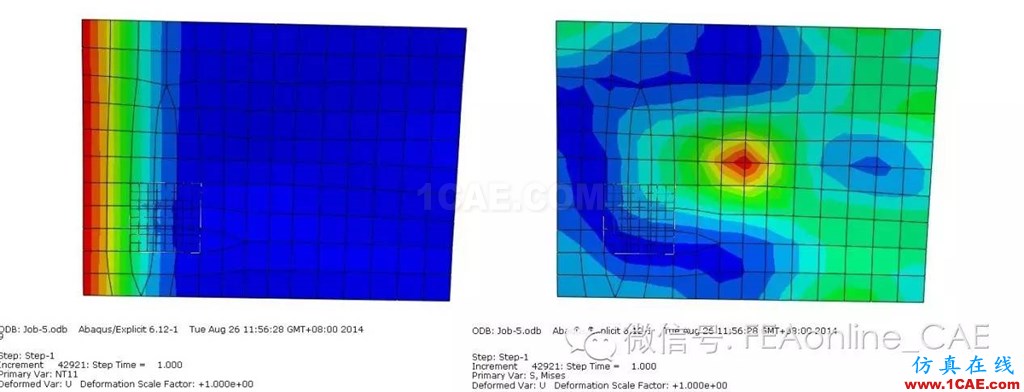

時間為1s時的溫度云圖 時間為1s時的應力云圖
