AbaqusCAE常用前處理小技巧
2016-11-14 by:CAE仿真在線 來源:互聯網
本文給出了使用AbaqusCAE前處理時候,常用的一些技巧。
1 如何顯示梁截面(如何顯示三維梁模型)
a)無論是運算還是默認顯示,ABA中的梁都是一條線,很多人想看梁截面(一般一個星期有人問一次)。
顯示梁截面:view->assembly display option->render beam profiles,自己調節系數
b) 后處理到底能不能顯示梁截面?
在deformed shape和undeformed shape都能用上面的方法顯示梁截面,在應力云圖(contour)不能顯示。
2 Documentaion(help文件)不能搜索
首先保證你準確的安裝了Documentaion(先安裝Documentaion再安裝程序),其次有問題你可以重新安裝
一次Documentaion。如果你和我一樣比較懶不想安裝,看看下面的方法是否管用吧。
1) 控制面板---服務 找到texis 雙擊查看是不是automatic,如果不是就設置為automatic
2) 你可以用這個:http://name:2080/v6.8/ 注:name是你的計算機名;6.8是版本號,
比如你用6.6的就改為6.6.(我的在自從不能搜索之后我就一直這么用的)
3 建立幾何模型草繪sketch的時候,發現畫布尺寸太小了
1)這個在create part的時候就有approximate size,你可以定義合適的(比你的定性尺寸大一倍);
如果你已經在sketch了,可以在edit菜單--sketch option --grid更改
2)這里如果你選擇constriant標簽,還能更改尺寸精度
4 想輸出幾何模型
part步,file,outport--part
想導入幾何模型?
part步,file,import--part
5 如何定義局部坐標系
Tool-Create Datum-CSYS--建立坐標系方式--選擇直角坐標系or柱坐標系or球坐標
6 如何在局部坐標系定義載荷
laod--Edit load--CSYS-Edit(在BC中同理)選用你定義的局部坐標系
7 如何定義隨變載荷
a) 在Load模塊中用Analytical Field定義好表達式,默認取名為AnalyticalField-1;
b) 在【Tools->Amplitude】中創建一個隨時間變化的函數曲線(詳見Chapter 38 The Amplitude toolset),默認名稱為Amp-1;
c) Create Load,在【Distribution】中選擇AnalyticalField-1,在【Magnitude】中輸入一個數,在【Amplitude】中選擇Amp-1,即可完成對該壓力的定義;【Distribution】中的默認選項Uniform表示均布?jí)毫?【Amplitude】中的Ramp表示按時間線性加載;
8 怎么知道模型單元數目(一共有多少個單元)
在mesh步,mesh verify 可以查到單元類型,數目以及單元質量一目了然
Query---element 也可以查詢的。

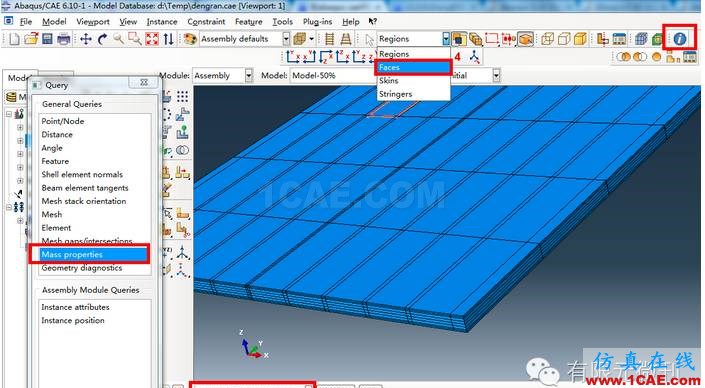

9 怎樣查詢某個面的面積
10 一個Documentation搜索文件小技巧:
1 在操作過程中有疑問需要搜索Documentation文件,如果你在相關CAE界面直接按F1,這樣
Documentation會自動鏈接到相關領域,省去搜索、查找的麻煩(你搜索一個關鍵詞,會出來
一堆相關的東西,到底哪一個是你最想要的呢?)
2 在搜索的時候,搜索一個詞組(比如hard contact)就采用"hard contact", 如果你輸入hard contact,
系統就默認為是你想搜索hard和contact,會出來很多你用不著的東西,反倒把你想要的給淹沒了。
加不加引號就是這個區別(注意,必須是英文輸入法的引號""哦 )
11 模型顯示dependent part不能mesh,怎么辦?
1)你可以點模型樹在part步mesh,也可以
2)在模型樹assembly下點相應的part,右鍵,make independent
12 想隱藏一些part以便更清楚的看見其他part,edge等
view-Assembly Display Options,打勾
13 想打印或者保存圖片
file-print-OK就打印
file-print-把Destination改為file并指定路徑,format可選,就可以把當前模型視圖保存為圖形文件(我一般用png)
14 CAE文件太大,上傳不便,可否縮小?
保留種子刪除網格,另存為新文件并關閉之,他就變小很多了。
15 如何更改CAE界面默認顏色
view->Grahphic options->viewport Background->Solid->choose the wite colour!
然后在file->save options...
16 如何增大允許的迭代次數
這個一般情況下不需要更改,除非你有特殊需要才改的。
方法:在step模塊,菜單other---Gerneral solution controls--Edit,選擇第一
分析步"establish contact I",點continue, 選擇specify,點Time Incrementation
標簽,點第一個more,把Is由默認的12改為30,點OK。
16 abaqus有沒有鏡像功能 ,abaqus如何縮放模型大小
鏡像:模型樹右鍵點copy,改下面相應設置:
縮放:模型樹copy part > scale
17 abaqus如何加載重力:
可以用CAE操作,你也可以編輯keywords實現:
加載體力(慣性力)呢? 和加重力很類似的(重力是體力中常見的一種嘛):load---body load
18 如何施加螺栓預緊力
load---bolt load。
19 如何施加靜水壓力hydrostatic
load --> Pressure, 把默認的uniform 改為hydrostatic 。這個僅用于standard,顯式分析不支持。
20 abaqus工作路徑怎么設置
鼠標右鍵點擊你的abaqus圖標(或者開始--程序--abaqus)點屬性-》
起始位置,設置你的工作路徑
21 如何檢查殼單元法向
Property module/Assign/normal
22 如何輸出part變形后節點坐標?
有些輸出必須在前處理中做好,后處理才能輸出:
把你關心的區域做成set,用0 f* Z3 ^! E* f( u
23 如何定義的剛體的質量
在special中選擇inertia ?;蛟趇np文件里輸入*element, type=mass, elset=mass_element
24 如何輸出單元體積
set步---whole model ----volume/Tickness/Corrdinate-----EVOL
