一. 為什么要進行諧響應分析?

諧響應分析用于確定一個線性結構在經受隨時間按正弦規律變化時的穩態響應。不考慮載荷剛施加上去的瞬態效應。簡而言之,在某方向諧載荷激勵下,能夠確定該載荷下線性結構在同方向振型頻率出現的響應峰值及相位角。諧響應分析對于預判經受長期振動載荷的旋轉機械的強度具有及其重要的作用。

二. 諧載荷的特點:

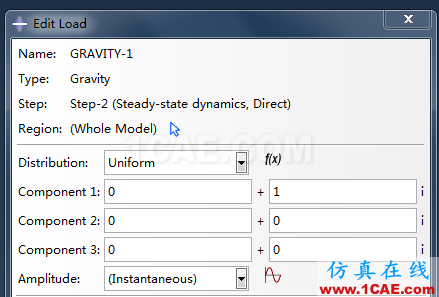

諧載荷可以定義幅值和相位角也可以定義實部和虛部,兩者有相同的含義。具體見下面圖片。

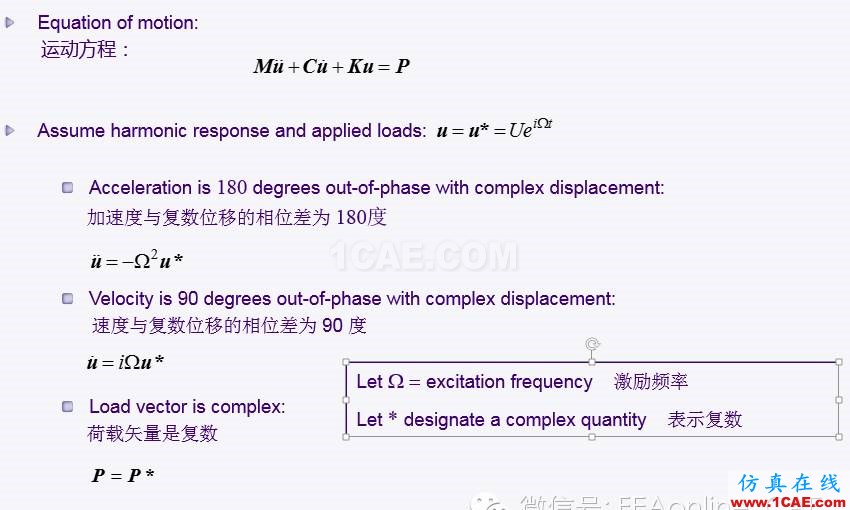

幾個關鍵的概念要搞清楚,如下圖所示:

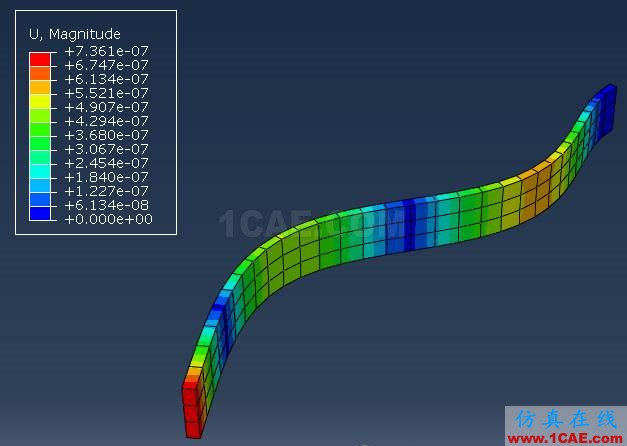

計算結果如下圖所示:

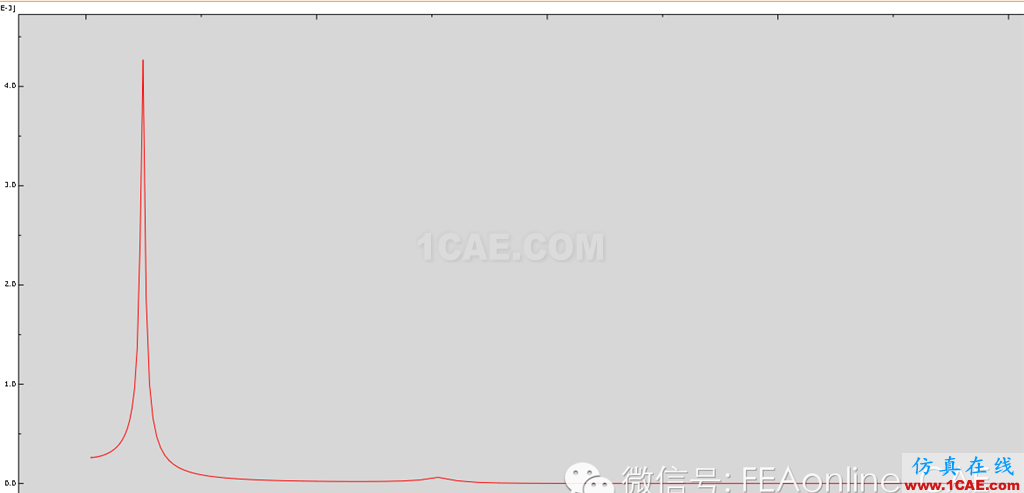

響應位移幅頻曲線如下圖所示:

由上圖可知,結構在X方向有兩個頻率峰值,隨著頻率的增大,響應的能量由于阻尼的衰減作用,第2個峰值為第一個峰值的1/5。
