ABAQUS后處理中如何移動圖例的位置？

2016-11-14 by:CAE仿真在線來源:互聯網

大家在ABAQUS中計算完數值模型后,都會寫論文或者報告,對分析結果的表現形式肯定免不了有云圖,有時圖例的位置卻不是想要的,那如何處理呢?今天給大家分享一下在后處理中如何移動圖例。

圖例默認的位置位于左上角

ABAQUS后處理中如何移動圖例的位置？abaqus有限元分析案例圖片1

通過以下的方法,可以實現圖例自定義位置

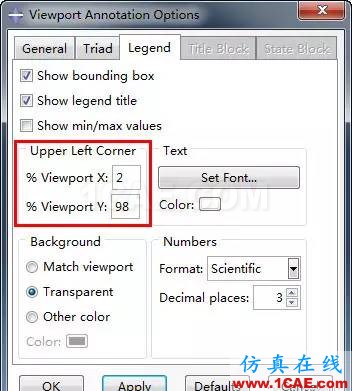

Viewport—Viewport Annotation Options—Legend

ABAQUS后處理中如何移動圖例的位置？abaqus有限元分析案例圖片2

在 Upper Left Corner中可以通過輸入圖例左上角位置在X向和Y向相對Viewport寬度和高度的比例來實現移動。

%Viewprot X: 表示圖例左上角在X向相對Viewport寬度的比例,向左移動數值增大。

%Viewprot Y: 表示圖例左上角在Y向相對Viewport高度的比例,向上移動數值增大。

通過調整這兩個百分比值,就可以實現圖例位置的自定義了。

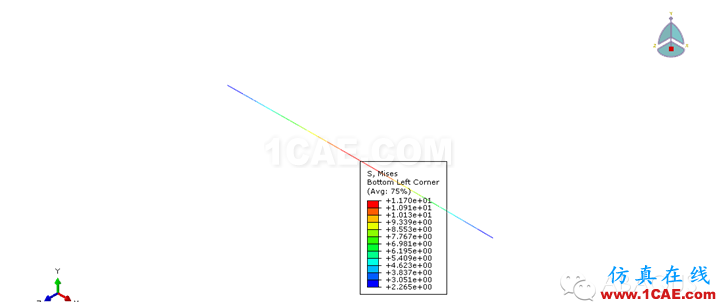

當設置 %Viewprot X: 50,%Viewprot Y: 50 時 顯示的效果是這樣

ABAQUS后處理中如何移動圖例的位置？abaqus有限元分析案例圖片3

當設置 %Viewprot X: 85,%Viewprot Y: 80 時 顯示的效果是這樣

ABAQUS后處理中如何移動圖例的位置？abaqus有限元資料圖片4

方法還是比較簡單的,大家可以試一下!當然你也可以采用單獨對圖例和模型云圖截圖,之后在word中排放好二者位置,對兩者組合來實現。
