搜索ABAQUS中建立自己的材料庫
2016-11-14 by:CAE仿真在線 來源:互聯網
在做一些模型的材料參數分析時不斷地變化輸入材料模型數據是比較繁雜的,比如我使用的混凝土強度和鋼材強度,因此我在ABAQUS中建立了材料庫,每次模型只需直接從材料庫中添加對應強度的材料模型即可,很方便。
長話短說,我們一起看看怎么定義使用材料庫吧。
新建材料庫
?在Property模塊中先定義一些自己想要保存的材料模型,比如常見的混凝土和鋼材材料等,本文建立了不同強度的材料。

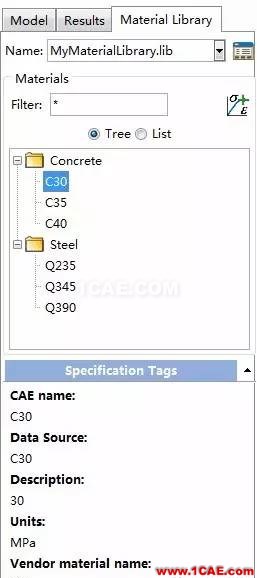

?進入Property模塊時,CAE界面左側常用于顯示模型樹的一欄中會出現材料庫Material Library。

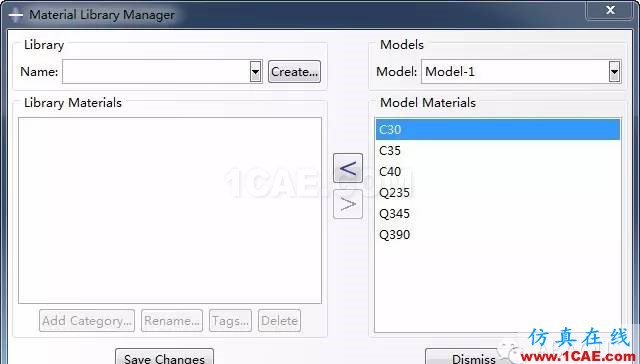

?點擊Name一行的材料庫管理器Material Library Manager,彈出定義材料庫的對話框界面。
?點擊Creat,定義新的材料庫。
?輸入材料庫名稱,選擇存儲位置(Home位于ABAQUS的數據定義的目錄下,例如在我電腦的位置是:C:\Users\lihuawei\abaqus_plugins中,Current是當前工作目錄下,如:D:\temp\abaqus_plugins)。

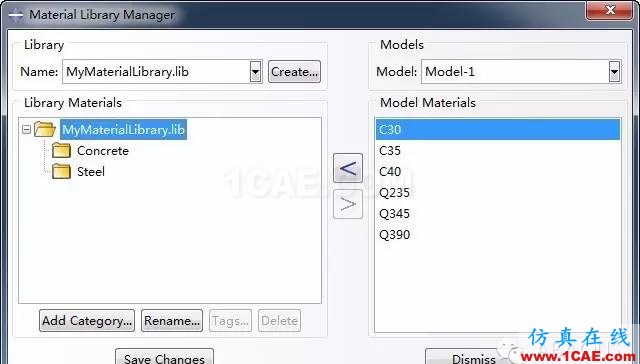

?點擊OK,在上述的目錄下會生成MyMaterialLibrary.lib文件,同時界面中Library Materials增加了新定義的材料庫的總目錄。
?點擊Add Category,分別添加Concrete和Steel的子目錄。

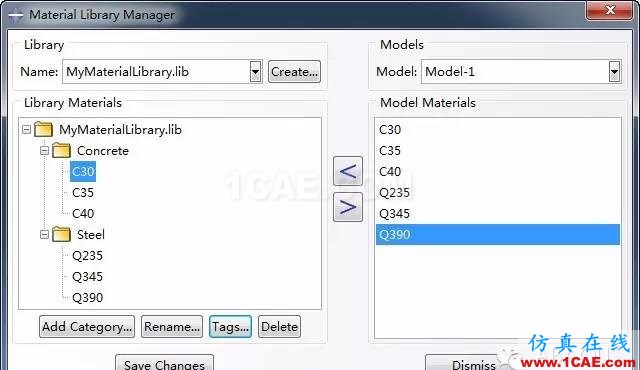

?分別在Concrete和Steel的子目錄下點擊左箭頭
,添加對應的材料,添加完如下圖所示。
?點擊Rename可以重命名材料,點擊Tags可對每個具體的材料模型添加標簽說明。
?完成定以后,點擊Save Changes。此時完成了材料庫的定義,如果需要再新加材料模型是,打開材料庫管理器,按上述操作繼續添加即可。
使用材料庫
有了自己的材料庫后,從材料庫向CAE模型中導入材料模型有兩種方法:
? 使用時先進入Property模塊,在材料庫中選擇需要添加的材料模型名稱,比如C30,再點擊應力應變關系的圖標
,就可將該材料模型添加到當前模型中。
? 進入Property模塊,打開材料庫管理器,點擊需要添加的材料,在Model一欄選擇模型名稱(比如Model-1),然后點擊右箭頭
,就可將該材料添加到Model-1模型的材料模塊中。
能用到的基本功能就介紹到這里了,如果大家覺得還不過癮,來看看幫助文檔怎么說吧!
Abaqus/CAE User's Guide
Using material libraries
