Abaqus收斂高級技巧總結（一）

2016-11-09 by:CAE仿真在線來源:互聯網

Abaqus軟件因其解決非線性問題而出名,但在實際使用的過程中,特別是在Abaqus/Standard進行接觸分析時,常因?yàn)槭諗啃詥?wèn)題,導致經常在一個地方卡很長時間,因此很有必要將日常解決問題的方法進行整理總結,以便大家更快、更快的找到解決問題的方法。(Abaqus常見問題解答中已對常見的收斂性問題進行了詳細解答,此文旨在進行收斂高級技巧進行總結)

Automaticstabilization在解決實際收斂問題中使用的較多,特別是對于橡膠問題(默認是不考慮自動穩定)。其本質是引入粘性規劃系數來提高收斂性能,使得剛度矩陣K中具有接近0或是負的特征值的時候,也能夠計算獲得一個虛擬的解。粘性系數太小、太大都不行;太小不能解決收斂性問題,太大的話使解不正確。

Abaqus收斂高級技巧總結（一）abaqus靜態分析圖片1

stabilization這里共有3個選項:

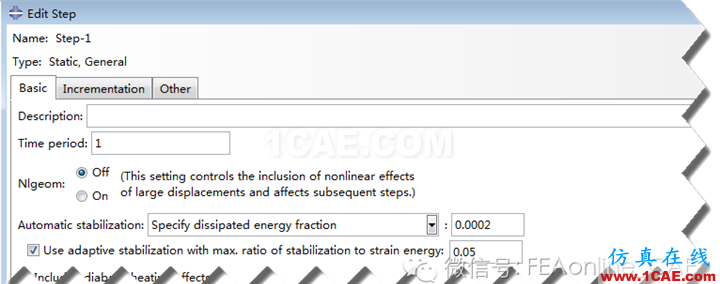

1> specifydissipated energy fraction;

Abaqus收斂高級技巧總結（一）abaqus有限元分析案例圖片2

通過“on the dissipated energyfraction”來計算damping factor,應用范圍:前幾步模型都是穩定收斂的,實質就是超出范圍導致不收斂的能量耗散系數,預設是0.0002。

關鍵字:*Static, stabilize=0.0002,allsdtol=0, continue=NO

通常默認啟用這個選項,則備用的劃勾選項“use adaptive stabilization withmax.ratio of stabilization to strain energy”就自動選中了。

關鍵字:*Static, stabilize=0.0002,allsdtol=0.05, continue=NO

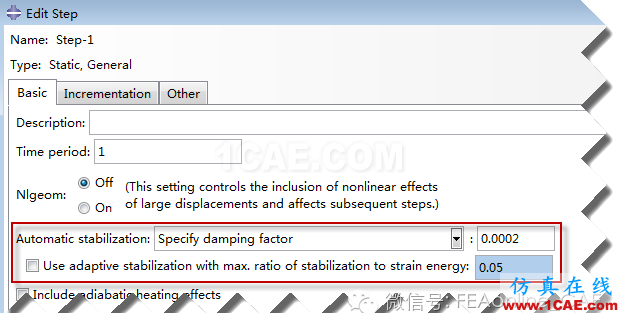

2> specify damping factor;

Abaqus收斂高級技巧總結（一）abaqus有限元分析案例圖片3

使用“specify damping factor”,這種方法是在第一步不穩定或者奇異的時候選用,即直接指定damping factor(為定值),定值不能太大。

關鍵字:**Static, stabilize,factor=0.0002, allsdtol=0, continue=NO

Abaqus收斂高級技巧總結（一）abaqus有限元技術圖片4

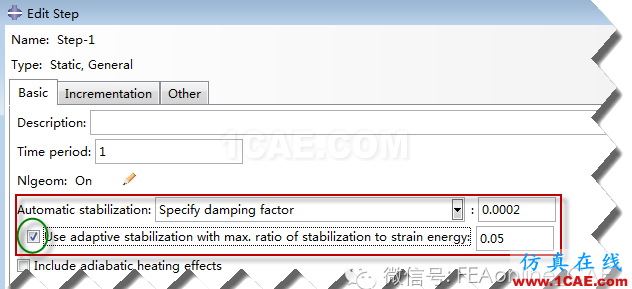

選上備選項,這一步中的備選項的系數會根據之前的以及整個step的accuracytolerance來調整。

關鍵字:*Static, stabilize, factor=0.0002, allsdtol=0.05,continue=NO

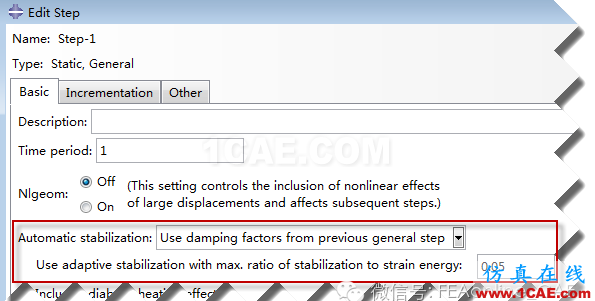

3> use damping factor from the previous general step

Abaqus收斂高級技巧總結（一）abaqus有限元培訓資料圖片5

選用use damping factor from theprevious general step 假如第一步不啟動,則在第二步開始的時候系統自己計算initial damping factors。

關鍵字:*Static, stabilize,allsdtol=0.05, continue=YES

總結:因引入粘性規劃系數,導致系統的能量發生變化,因此當引入粘性規劃系數后,要判斷結果的正確性,就要對分析完成后的彈塑性應變能與粘性能(由于C常數產生的粘性能)進行比較,粘性能占彈塑性應變能的5%或<5%。
