ABAQUS2016版本界面介紹

2016-10-05 by:CAE仿真在線來源:互聯網

導讀

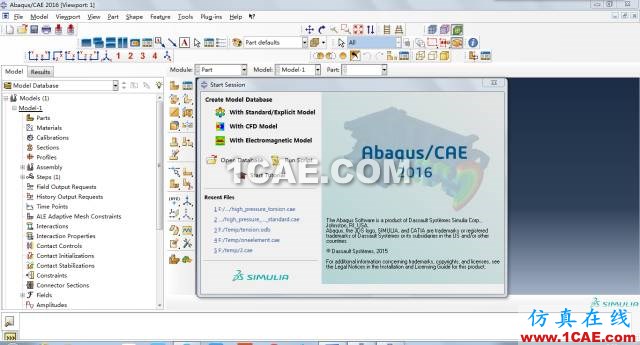

ABAQUS是一套適用于各個工程領域(機械、土木、電子等)的有限元模擬軟件,其早年屬于美國HKS公司的產品,于2005年賣給了達索公司,該軟件又被稱為達索SIMULIA。它的說明書專業性強、詳實,說明書中驗算的實例多來自于公開發表的科研類論文。ABAQUS軟件自身?yè)碛斜姸嗟姆治瞿K,可以解決從簡單的線性分析到許多復雜的非線性問題,并且其單元庫、材料庫類型豐富,可以模擬典型工程材料的性能,其中包括金屬、橡膠、高分子材料、復合材料、鋼筋混凝土、可壓縮超彈性泡沫材料以及土壤和巖石等地質材料,針對特定的工程問題,ABAQUS為用戶提供了強大而又靈活的用戶子程序接口(USER SUBROUTINE)和應用程序接口(UTILITY ROUTINE)。用戶可以利用子程序接口來編寫自己想要實現的特殊功能,以此擴展ABAQUS的功能。目前ABAQUS已經更新到了2016版本,其初始化CAE界面如圖1。

圖1初始化CAE界面

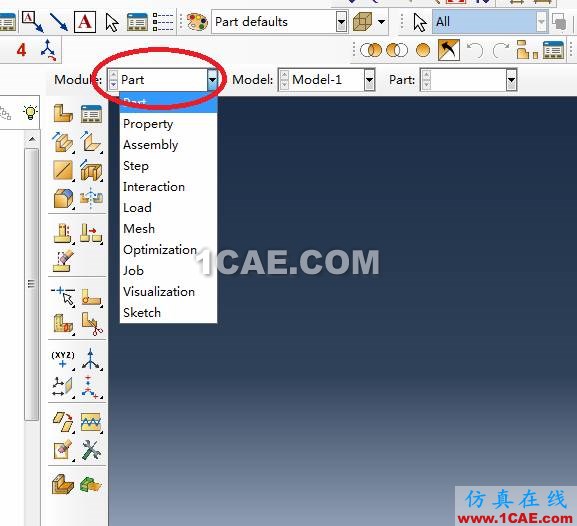

進入ABAQUS使用ABAQUS進行有限元分析包括三個步驟首先使用ABAQUS/CAE進行前處理,也可以應用其他前處理軟件進行之后應用ABAQUS/Standard 或ABAQUS/Explicit進行分析計算最后應用ABAQUS/Viewer進行后處理通過ABAQUS/CAE的各個模塊使用,可以進行有限元幾何建立、裝配體組裝、網格劃分、工況設定等功能操作,建立具體問題的仿真流程及仿真作業的提交與仿真結果的查看與處理。各個模塊的選擇見圖2。

圖2 各個模塊的選擇

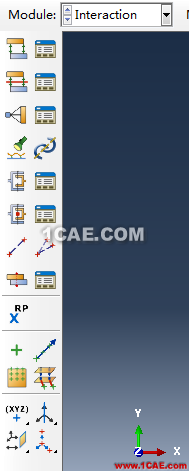

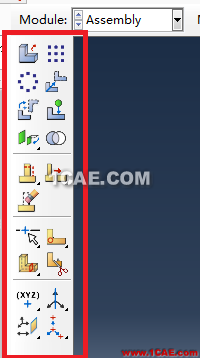

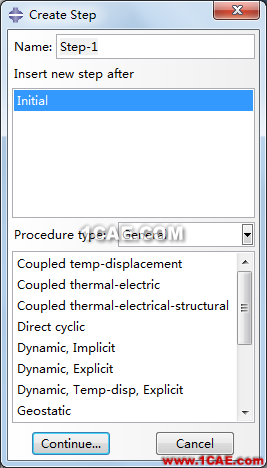

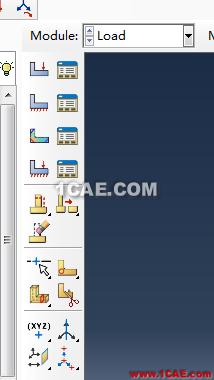

ABAQUS/CAE各個模塊簡介

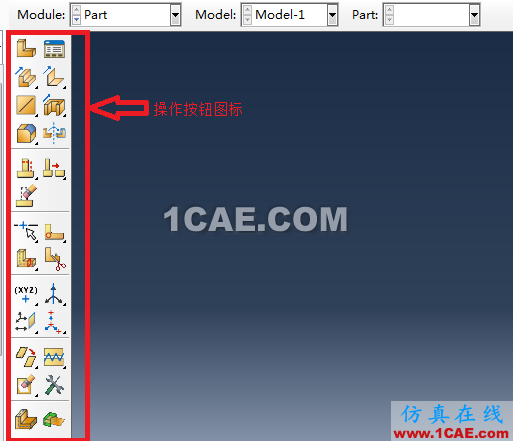

Part模塊建立部件幾何模型,其相應 操作圖標按鈕見圖3。

圖3操作按鈕圖標

其中比較常用的有創建部件按鈕

、特征編輯按鈕

、分割面、體、部件按鈕

、參考點、線、面的建立按鈕等

。

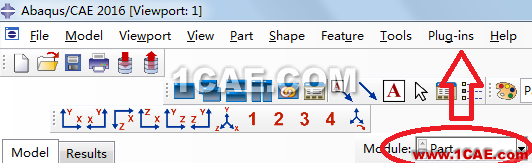

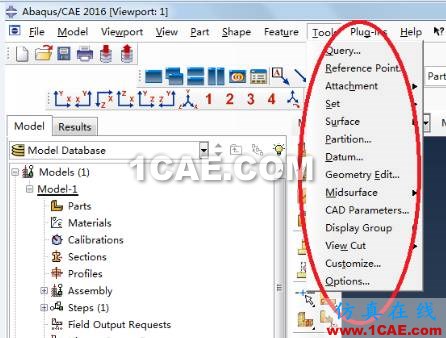

不同模塊界面的工具欄顯示的功能不同,在part模式下,其工具欄的顯示見圖4。

圖4 part模塊下的工具欄

比較常用的有query查詢功能(可以查詢點坐標,距離,特征,單元和幾何信息等),Reference Point參考點建立功能(一個部件只能有一個參考點)。以及shape中的實體殼體轉換功能等常用功能舉例見圖5。

圖5常見功能舉例

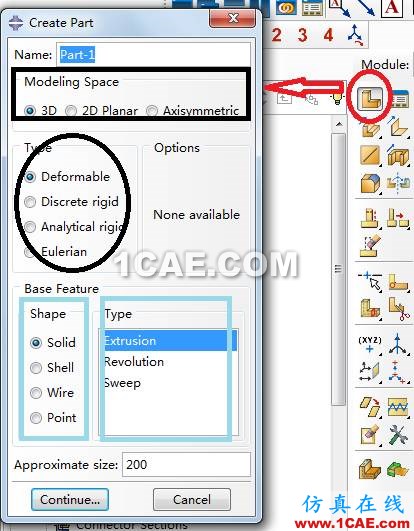

創建部件時根據具體有限元分析的對象建立適當?shù)牟考?例如,根據問題是三維還是二維還是軸對稱問題在ModelingSpace中進行選擇。根據部件的類型在type中進行選擇,可以選擇的部件類型有變形體、離散剛體、解析剛體等(剛體在分析過程只在參考點上積分,需要?jiǎng)?chuàng)建參考點,所有的邊界條件和載荷都施加在這個參考點上,不需要賦材料屬性和截面屬性。具體使用可參考ABAQUS官方幫助文檔,例如在軋制過程中,建立鋼坯為變形體,軋輥采用剛體進行建模)。

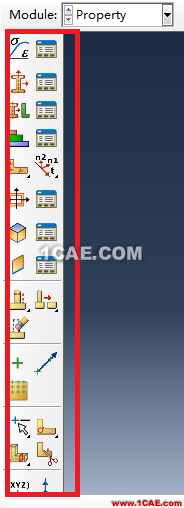

在建立好分析所需要的部件之后,需要對材料進行屬性的編輯以及截面的創建與賦予等工作,此時將模塊切換到Property模塊下。其常用功能按鈕見圖6。

圖6property模塊下常用功能按鈕

常用的功能按鈕有材料屬性的建立與管理

,截面的創建與管理

(此過程將材料屬性賦予截面),截面屬性的賦予(將截面屬性賦予相應的部件,例如建立軋制過程中板坯為Q235鋼,則將相應的材料屬性賦予part模塊中建立的板坯部件)

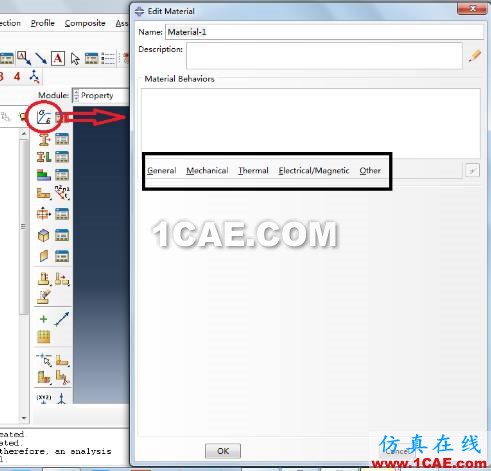

創建材料屬性時根據實驗或其他方式獲得的材料屬性進行輸入,通過點擊Edit Material界面中的General、mechanical、thermal等按鈕進行設定。例如設定材料密度、彈性模量和泊松比、應力應變曲線數據輸入等。Edit Material具體界面見圖7。

圖7Edit Material具體界面

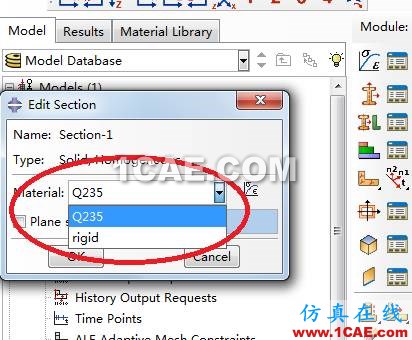

在定義好材料屬性之后,需要?jiǎng)?chuàng)建截面(section),將定義好的各種材料屬性賦予截面,之后再將截面賦予相應的部件即可。點擊創建截面按鈕,出現create section 根據分析具體問題,選擇category下的實體、殼、梁等具體類型,type一般為各向同性(homogeneous)點擊continue之后,出現edit section截面,選擇之前定義好的材料屬性(例如Q235、rigid等)進行賦予。
所分析的有限元模型中的部件(除剛體之外)都需要進行截面屬性賦予,所以創建幾種材料屬性應該建立相應的截面并進行材料屬性賦予。edit section界面見圖8
