Abaqus二次開發實例

2016-10-26 by:CAE仿真在線來源:互聯網

1概述

插件程序是定義Abaqus/CAE圖形用戶界面(GUI)最簡單的方法,用戶創建插件程序有兩種方式:內核插件程序和GUI插件程序。GUI插件程序可以使用Abaqus的GUI工具包的命令,也可以借助RSG(ReallySimple GUI)對話框構造器實現,后者比較簡單,本實例采用后一種方法進行插件程序的開發。

為計算如圖1所示的筒體封頭結構的應力,采用RSG開發一個插件,通過插件定義幾何和載荷參數,程序?qū)崿F(xiàn)自動化計算。由于結構的軸對稱性質,計算時采用平面軸對稱模型進行計算分析。

圖1 結構模型

2步驟

該插件的創建思路是借助RSG編輯插件的GUI界面,之后通過綁定內核py程序和函數,建立GUI界面的參數和內核程序的聯系。首先需要編寫Py文件(Abaqus的腳本文件),由于Abaqus的每一步界面操作都會有相應的腳本命令對應,因而Py文件可以不直接編寫,而是通過Abaqus界面操作之后的rpy文件直接提取。

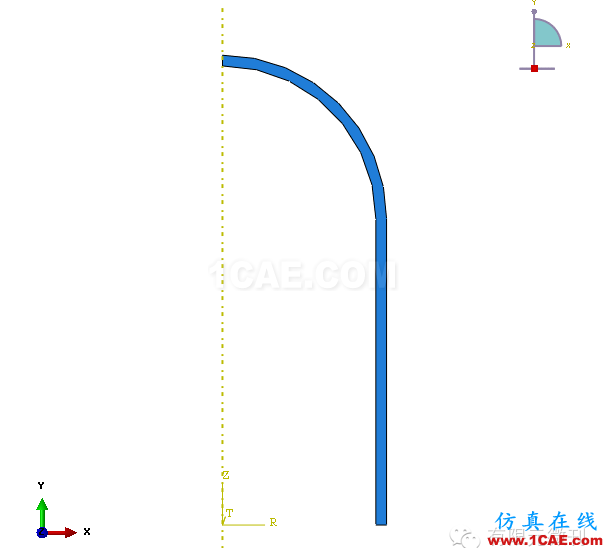

(1)打開Abaqus界面,按照正常的操作順序建立如圖2所示的平面軸對稱模型,劃分網格,施加載荷和邊界,并求解。

圖2軸對稱模型

(2)提取步驟(1)中生成的abaqus.rpy文件,將其重命名為Pre.py,并采用EditPlus打開。

(3)定義函數,在Pre.py的前兩行引入語句:

from abaqus import *

from abaqusConstants import*

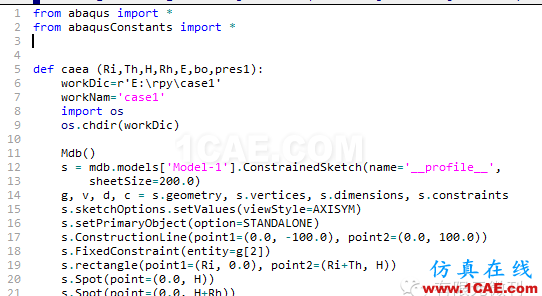

定義一個新的函數caea,函數包括7個參數(Ri,Th,H,Rh,E,bo,pres1),分別表示筒體半徑、筒體厚度、筒體高度、封頭半徑、彈性模量、泊松比和內壓,并且將Pre.py文件里面的所有相應的參數應這7個變量代替,修改后的Py文件前面部分如圖3所示。修改完保存腳本Pre.py。

圖3 修改后的Py文件

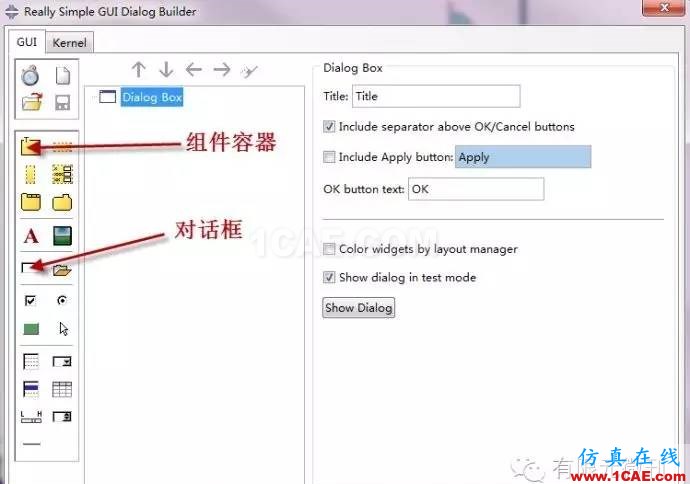

(4)使用RSG構造插件。單擊菜單Plug-ins→Abaqus→RSGDialogBuilder,彈出對話框圖4,圖4左邊有一些列的控件,這些控件類似于VB里面的控件,利用這些控件可以創建不同的GUI界面,本次主要采用圖中所指示的“對話框”控件創建所需要輸入的參數對話框。

圖

4 RSG操作界面

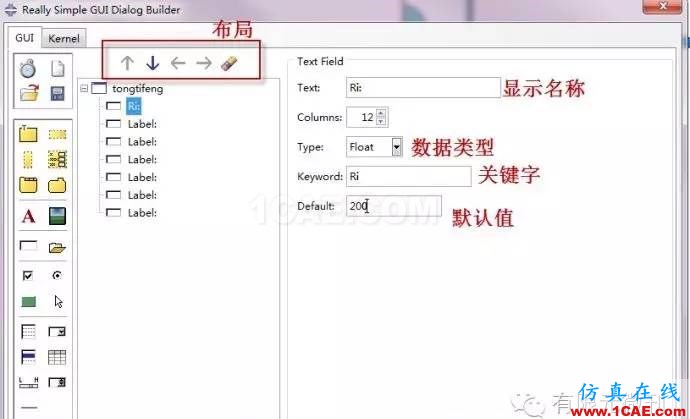

(5)插件界面制作。如圖5所示,添加label控件后,有五個選項可以進行設置,控件顯示的名稱,數據類型,關鍵字和默認值,其中關鍵字是在Py文件里面的函數變量,用于識別參數,左邊的幾個箭頭可以對控件位置進行變換。

圖5創建對話框

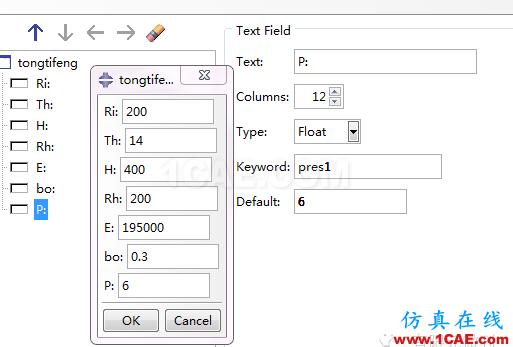

(6)最終創建完的插件GUI界面如圖6所示,該界面還可以根據需要設置的豐富一下,比如添加圖片進行參數說明等。

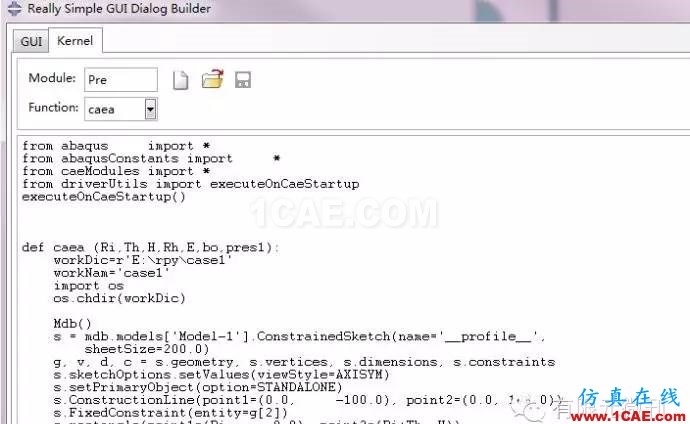

(7)綁定內核。將RSG界面切換到Kernel,在Module里面選擇前面保存的Pre.py文件,在Function選擇創建的函數。如圖7所示。

圖

7插件內核綁定

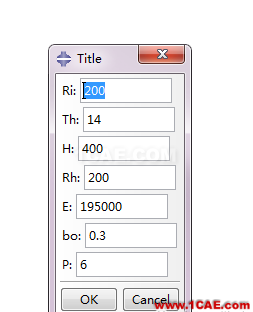

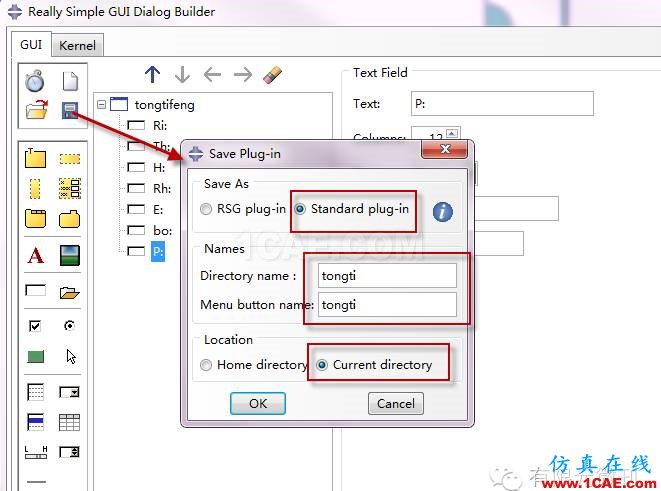

(8)保存運行插件。返回RSG的GUI標簽界面,保存Standardplug-in,并設置插件保存的文件夾名稱和插件名稱,以及設置插件保存的位置,保存完之后重新啟動Abaqus,在菜單欄Plug-ins下拉選項里面就能看到創建的插件,點開之后如圖9所示,輸入?yún)?shù)點擊OK即可計算。
