ABAQUS中自適應網格技術設置方法和應用

2016-10-27 by:CAE仿真在線來源:互聯網

一、概述

為了提高分析精度和分析質量,ABAQUS提供了三種自適應網格技術,分別為ALE自適應網格(任意的拉格朗日--歐拉自適應網格)、自適應網格重劃(adaptive remeshing),網格間的求解變換(mesh-to-meshsolution mapping)。

二、各技術使用范圍

1.ALE自適應網格

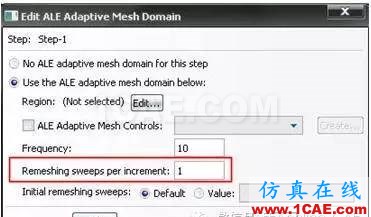

在不改變?cè)芯W(wǎng)格的結構和連接關系的基礎上,改變分析過程中的網格的質量。它結合純拉格朗日方法和歐拉方法,使分析更高效更穩定。ALE自適應網格主要用于ABAQUS/Explicit大變形分析和ABAQUS/Standand中的聲疇分析和磨損問題中。一般不在ABAQUS/Standand大變形分析中使用。需要注意的是,在ABAQUS/Explicit超彈材料大變形分析中,最好采用增強沙漏控制單元變形。在ABAQUS/CAE中,每個分析步只能定義一個ALE自適應區域,在STEP中,菜單欄Other>ALEAdaptive Mesh Domain中設置相關參數。

ABAQUS中自適應網格技術設置方法和應用abaqus有限元技術圖片1

ABAQUS中自適應網格技術設置方法和應用abaqus有限元資料圖片2

(1)Frequency控制(頻率控制),主要是對整個step time中網格remesh的次數進行控制。Remesh次數n可以由n=Incrementnumber /Frequency來表達其意義,當frequency的值為i時,表示每i個增量步進行一次remesh;

(2)Mesh Sweeps參數控制,當該參數的值為n時,每一個remesh過程將對網格進行n次sweep,其實這個參數可以理解為對整個adaptive remesh過程的每一個子過程(remesh過程)的強度進行控制。

2.自適應網格重劃(adaptiveremeshing)

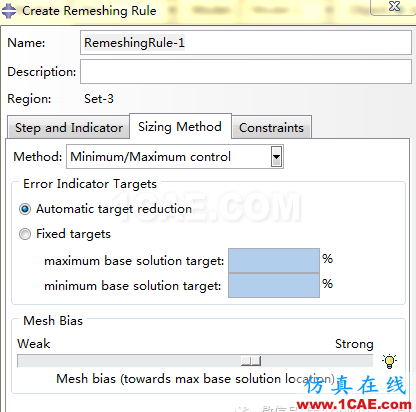

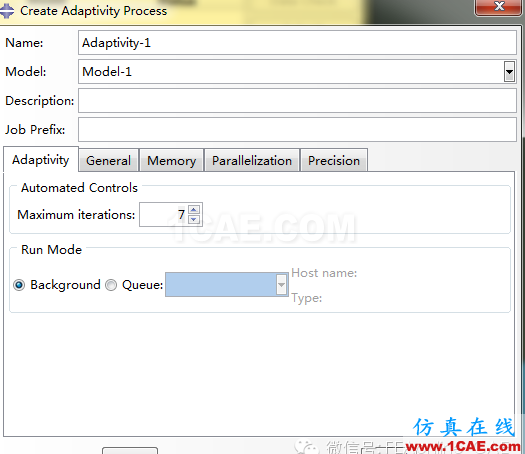

此技術經過多次網格重新畫分達到要求的求解精度。只適用于ABAQUS/Standand分析中,在ABAQUS/CAE中,可以在MESH模塊下,菜單欄Adaptive> Remeshing rule,定義相關的網格劃分區域和參數。在job模塊中,菜單欄Adaptive>Manager,創建自適應分析作業,指定最大重復次數,然后在該對話框中選擇ok提交網格畫分作業,分析完成之后,在job中可以看到新的網格,然后在提交分析。

ABAQUS中自適應網格技術設置方法和應用abaqus有限元資料圖片3

ABAQUS中自適應網格技術設置方法和應用abaqus有限元資料圖片4

3.網格間的求解變換(mesh-to-meshsolution mapping)

此方法是用新網格代替變形過大嚴重扭曲的原有網格,把原來的分析結果映射到新網格上,然后繼續分析。主要用于ABAQUS/Standand大變形分析中,只能在inp中通過關鍵字*MAP SOLUTION來實現。
