一、概述

子模型技術是在全局模型分析結果的基礎上,使用細化網格對模型的局部做進一步分析,以較小的計算代價得到更精確的結果。

二、ABAQUS中子模型分析步驟

1) 生成并分析粗糙的模型,得到odb文件;

2) 子模型準備:

通過模型樹,來復制一個與原粗糙模型一樣的模型;

注:model->EditAttributes->submodeling->read data from job(整體模型

結果文件,只需輸入名字即可)。

不關心的區域進行cut,只留下關心的區域;

重新細劃分submodel的網格;

注:子模型技術只支持實體單元和殼單元,原粗糙和子模型均采用實

體單元或殼單元。

3) 邊界定義

去除原模型所有的載荷和邊界條件;

重新定義2)步驟中切割面的邊界條件;
在定義子模型的邊界條件,需要選擇相應的分析步,邊界條件類型選擇other-Submodel,在彈出的對話框中,輸入Degrees of freedom

(想要得到的自由度結果,如1,2,3,4,5,6):同時需要設定Globalstep

number:讀入原有粗糙模型的第幾個分析步的結果,如1;

4) 進入Job模塊,刪除原有的作業,重新定義一個別的名稱的job,提交

分析得到結果。

三、子模型分析實例

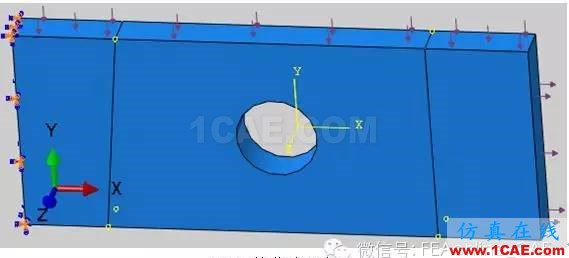

如圖1為整體模型:

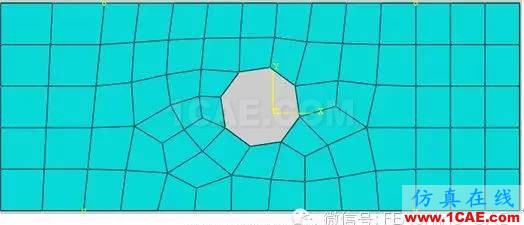

整體模型網格劃分:

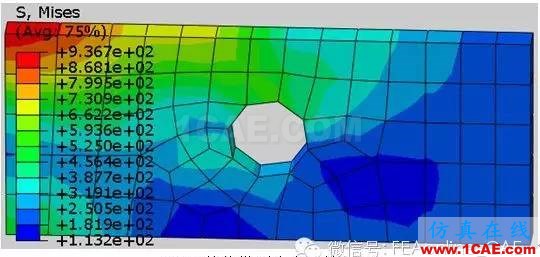

整體模型應力云圖:

2. 子模型分析

將整體分析的模型進行copy,去除非關注區域,對關注區域進行網格細化處理,如下圖所示:

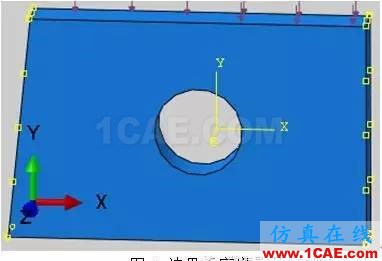

邊界重新定義并設定驅動變量:

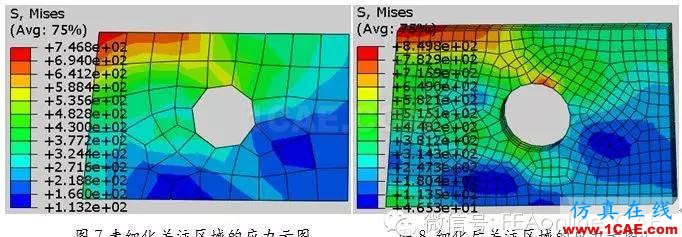

結果評價:
