ABAQUS中如何修改曲線顯示的精細程度？

2016-10-27 by:CAE仿真在線來源:互聯(lián)網(wǎng)

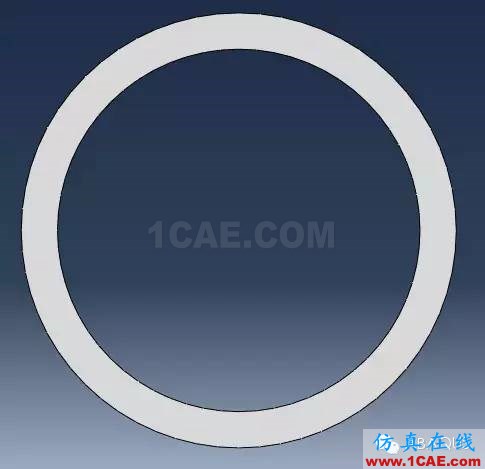

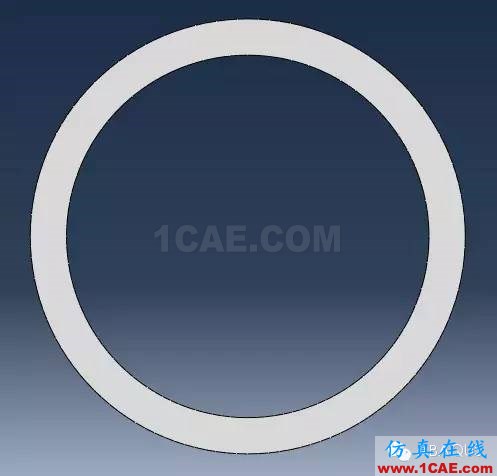

在ABAQUS建模時,對于一些有曲線邊緣的part,有時默認的顯示方式看起來邊緣并不是那么圓滑,以一個圓環(huán)截面為例來看:

其實ABAQUS提供了對曲邊精細渲染的設置方法的,修改設置的方法位于Part模塊和Visualization模塊。修改位置如下:

Part

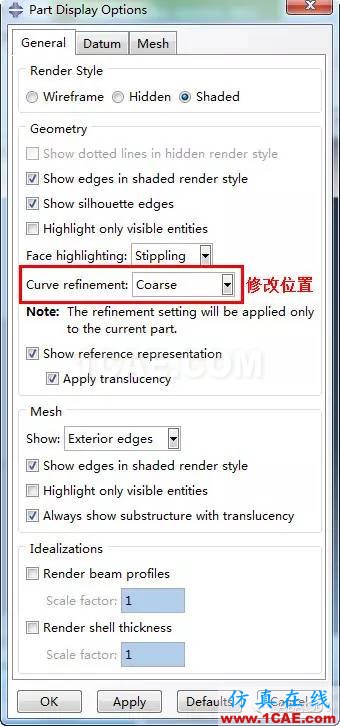

Part---View---Part Display Options---General

Visualization

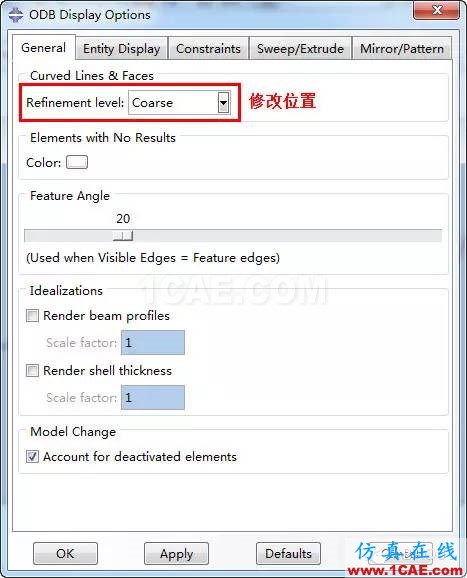

Visualization---View---ODB Display Options---General

ABAQUS中提供了5種精度,分別為:

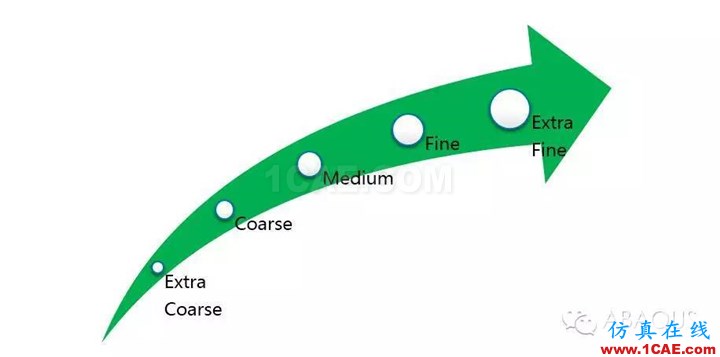

Extra Coarse為最粗糙的方式,Extra Fine為最精細的方式。下面依次對比一下各種方式的顯示效果:

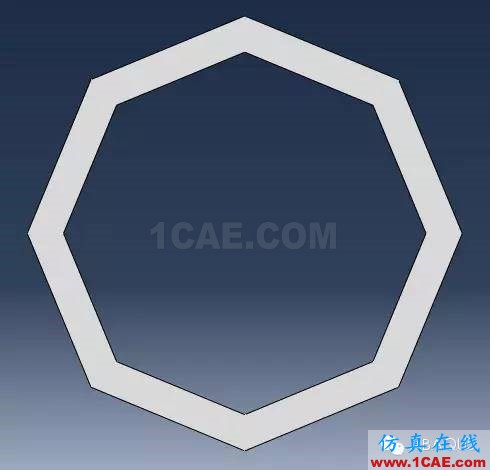

Extra Coarse

Coarse

Medium

Fine

Extra Fine

從各個方式顯示的效果看,采用越精細的方式,曲線模型可以顯示的很圓滑。當然了,每個顯示方式都有好處的!比如你需要輸出模型圖片,采用較為精細的輸出方式,那模型圖片肯定是很漂亮的。但是當你的模型較為復雜,選擇精細的方式,模型在CAE中進行類似旋轉移動的操作時就會比較吃力了(這在一定程度上取決于顯卡),這時采用較為粗糙的方式就比較好了。
