本次分析使用的case 是
《Patran2010與Nastran2010有限元分析從入門到精通》一書中第17章17.2的例子,個人認為該書算是
Patran/Nastran中介紹比較全面 仔細的一本書(非打廣告)。
1. FastModel中導入 tank.bdf 如圖1,模型是一個1/4壓力容器
2. 不做任何編輯,直接分別導出為 tank.cdb, tank.inp
3. Ansys/Nastran/Abaqus/Radioss分別求解
4. 查看結果

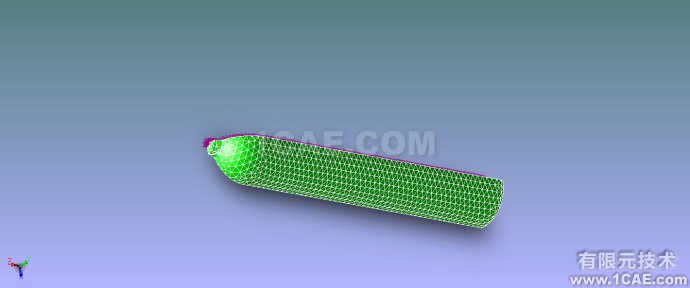

圖1:

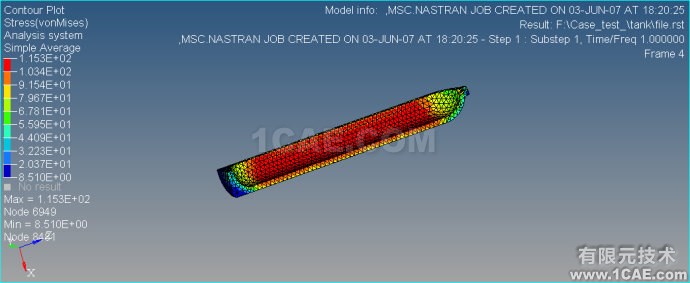

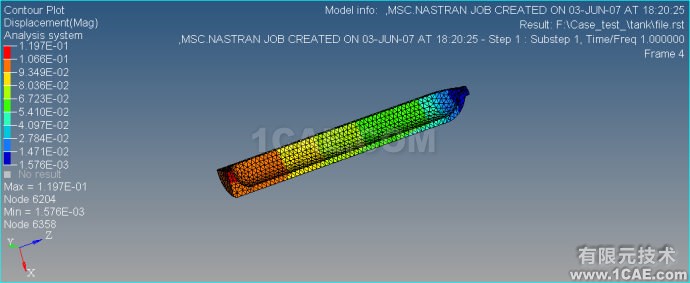

Ansys結果:

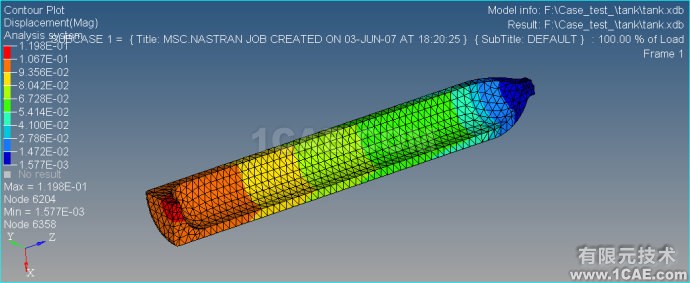

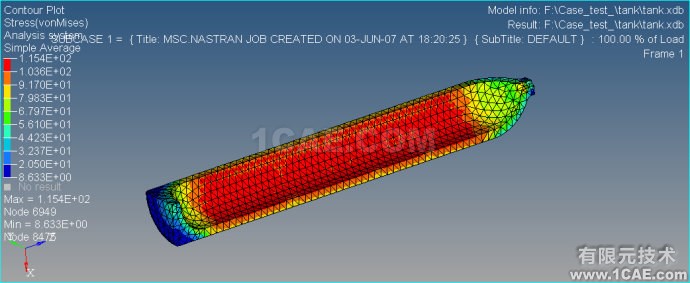

Nastran計算結果:

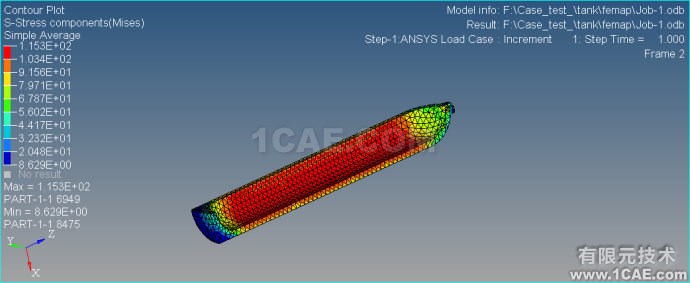

Abaqus計算結果:
運行Radioss
導入tank.bdf 出現如下錯誤:
*** ERROR # 4090
***
PARAM LGDISP is
present but no NLGEOM, IMPDYN or IMPDYN subcases are
defined.
看來Altair聲稱
Patran格式能完全被Radioss調用的說法還要打一個問號啊。
計算結果Ansys/Nastran/Abaqus
位移精度相差0.01%,可以忽略不計。
非線性簡單介紹:
工程中非線性分析一般分為三類:
狀態變化(包括接觸)
許多普通結構表現出一種與狀態相關的非線性行為。例如,一根只能拉伸的電纜可能是松的,也可能是繃緊的。軸承套可能是接觸的,也可能是不接觸的。凍土可能是凍結的,也可能是融化的。這些系統的剛度由于系統狀態的改變而變化。狀態改變也許和載荷直接有關(如在電纜情況中),
也可能由某種外部原因引起(如在凍土中的紊亂熱力學條件)。
接觸是一種很普遍的非線性行為。接觸是狀態變化非線性中一個特殊而重要的子集。
幾何非線性
如果結構經受大變形,它幾何形狀的變化可能會引起結構的非線性響應。一個例子是釣魚桿。隨著垂向載荷的增加,桿不斷彎曲以致于力臂明顯地減少,導致桿端顯示出在較高載荷下不斷增長的剛性。幾何非線性的特點是大位移、大轉動。
材料非線性
非線性的應力─應變關系是結構非線性行為的常見原因。許多因素可以影響材料的應力─應變性質,包括加載歷史(如在彈─塑性響應情況下)、環境狀況(如溫度)、加載的時間總量(如在蠕變響應情況下)。
