【問題】
一跨度為2米,高0.2米的矩形截面梁,在上面受到8MPa的豎直向下的均布載荷。梁的左下端是固定鉸支座,右下端是滾動支座。材料為理想的彈塑性材料,彈性模量是200GPa,泊松比為0.3,屈服應力是380MPa?，F(xiàn)在要求對該梁做靜力學分析,以考察加力后梁上的應力分布,以及塑性應變。
【問題分析】
1. 這是一個材料非線性問題,材料是理想的彈塑性。這意味著它在開始是線彈性,當越過屈服點后,應力就保持不變,而只是變形持續增加。
2. 從題目來看,該問題可以用一個平面應力問題來考慮。這就是說,忽略梁的厚度方向的應力。
3. 本篇是第1篇,使用ABAQUS求解。
------------------------------------------------------------------------
【方法1. 使用ABAQUS進行分析】

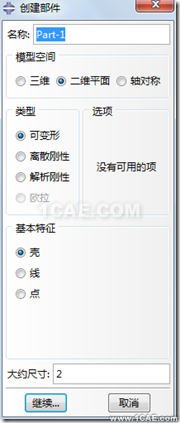

1. 創建部件
二維平面應力問題,所以生成一個二維平面的部件。

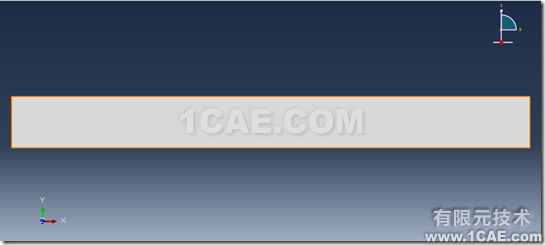

繪制一個矩形(2*0.2)如下圖
2. 定義材料屬性,截面性質
首先定義彈性屬性
再定義塑性部分,當塑性應變是0時,其屈服應力是380Mpa
此時材料成為彈塑性材料
然后定義截面屬性
這意味著它是均質的實體截面。
最后將該截面屬性指定到部件。
3. 生成裝配體
唯一的部件,根據它生成裝配體。

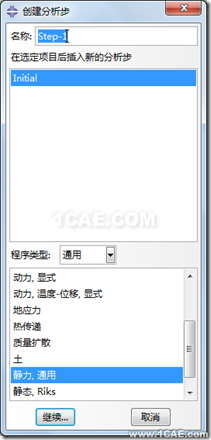

4. 創建分析步
創建一個靜力學分析步。
5. 定義載荷和邊界條件
在初始載荷步中定義兩個邊界條件

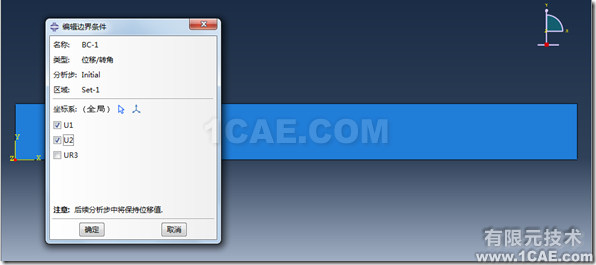

(1)左下角點----固定鉸支座

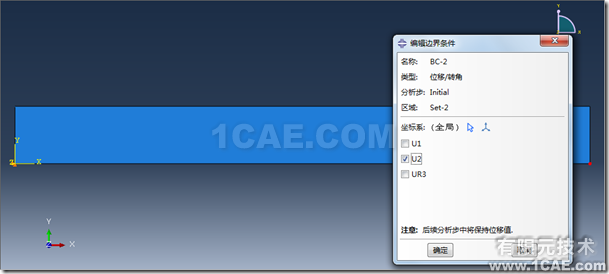

(2)右下角點----滾動支座

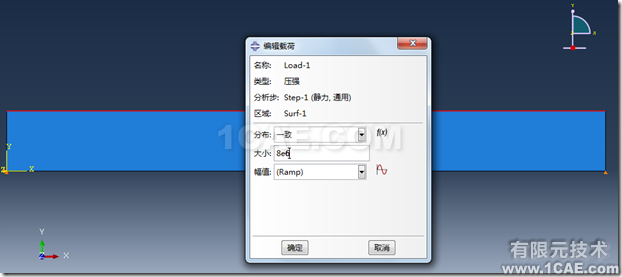

在通用靜力學分析步中定義分布載荷

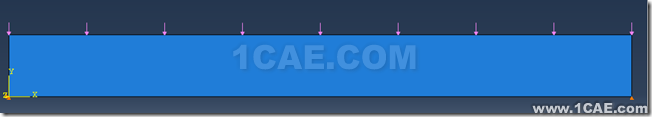

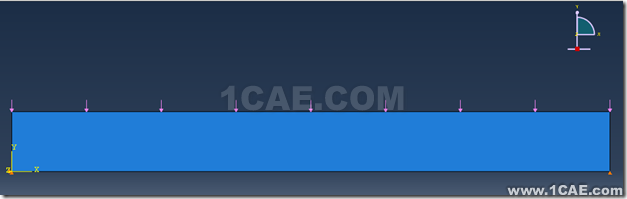

最后結果如下圖
6. 劃分網格

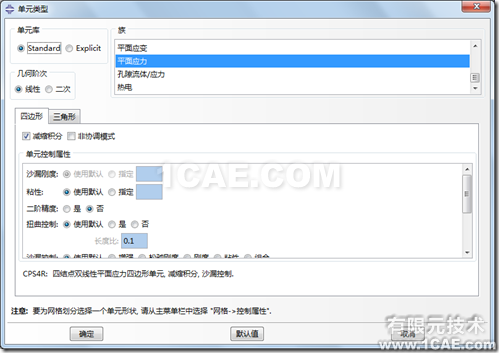

使用CPS4R平面應力單元
指定單元尺寸為0.05m
最后劃分網格如下

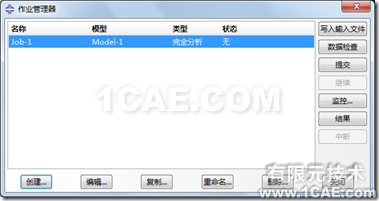

7. 提交作業
創建作業并提交分析
8. 后處理

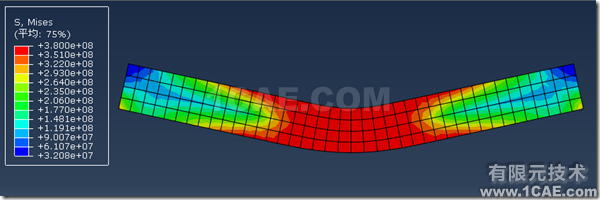

查看米塞斯應力
可見,中間一部分均進入到屈服狀態,而兩邊還沒有達到屈服。

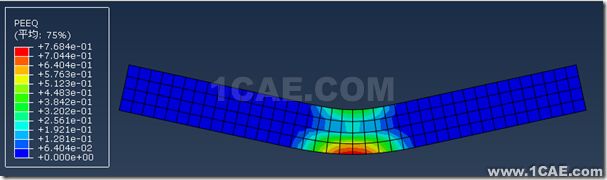

查看等效塑性應變
可見中間部分等效塑性應變大于0,材料發生了屈服。
下篇將說明ANSYS WB中的分析步驟,并將結果進行對比。
