Abaqus有限元分析中的幾種部件（Part）類型

2016-08-09 by:CAE仿真在線來源:互聯網

Abaqus有限元分析中,第一步就是建模abaqus建模,即創建(或?qū)隒AD創建的)部件,那么它可以定義幾種類型的部件(Part)呢?目前,包含的部件類型及其特點如下:

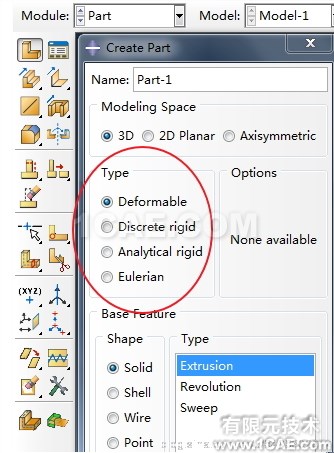

Abaqus有限元分析中的幾種部件類型

可變形部件(Deformable):任意形狀的,可以包含不同維數的特征(實體、面、線),在載荷作用下可以變形;

離散剛體部件(Discrete rigid):任意形狀的,在載荷作用下不可以變形;

解析剛體部件(Analytical rigid):只可以用直線、圓弧和拋物線創建形狀,在載荷作用下不可以變形;

歐拉部件(Eulerian):實體區域,定義在歐拉分析中材料可以流動的區域。

對于關心的部件,通常做成可變形體。

Abaqus把剛體分為了離散剛體和解析剛體,兩者均不可變形。對于不是我們關心的部件,且剛度無限大的時候,可以將物體做成剛體,不參與變形、應力等的計算,這樣可以大大提高計算效率。二者的區別是,離散剛體是把幾何體離散成了節點和單元,生成網格但不參與計算,可以應用到任意形狀的幾何體上;解析剛體則直接利用幾何體的模型,要求形狀比較規則,只關心與變形體接觸的表面部分,內部結構可以忽略。

歐拉部件(6.8版本后才有)模擬的是材料流動的情況,在流體類分析中使用。

在分析中,可根據實際情況進行定義。
