SolidWorks鈑金特征設計(三)



       三.邊線法蘭 邊線法蘭用來動態地為鈑金零件的邊線添加法蘭,通過選中一條邊線來拖動法蘭的尺寸和方向。對話框中的設置可改變邊線法蘭輪廓,法蘭長度和法蘭位置,缺省的釋放槽類型和折彎半徑都可改變。

       使用邊線法蘭可得到不同的結果,下圖中是一些可能的結果。

SolidWorks鈑金特征設計(三)solidworks simulation技術圖片1

       11.法蘭方向
       選擇一條豎直的邊線并點擊命令邊線法蘭,向左拖動光標,點擊鼠標左鍵將其放在模型內部。

SolidWorks鈑金特征設計(三)solidworks simulation培訓教程圖片2

       12.設置
       通過對話框設置角度和法蘭位置
       角度=90°
       SolidWorks鈑金特征設計(三)solidworks仿真分析圖片圖片3(法蘭位置)=材料在外
       SolidWorks鈑金特征設計(三)solidworks simulation分析圖片4(法蘭長度)=內部虛擬尖角
       法蘭長度類型為給定深度,其值用編輯法蘭輪廓來指定

SolidWorks鈑金特征設計(三)solidworks simulation學習資料圖片5

       13.法蘭輪廓
       點擊編輯法蘭輪廓來改變?nèi)笔〉木匦屋喞?彈出輪廓草圖對話框。

SolidWorks鈑金特征設計(三)solidworks仿真分析圖片圖片6



SolidWorks鈑金特征設計(三)solidworks simulation學習資料圖片7

       14.完全定義
       拖動輪廓并添加尺寸使其完全定義。

SolidWorks鈑金特征設計(三)solidworks simulation學習資料圖片8

       15.添加倒圓
       用倒圓來添加倒圓,在輪廓草圖對話框中點擊完成。

       16.完成邊線法蘭
       與其他SolidWorks特征一樣,邊線法蘭也可以用編輯定義來改變。

SolidWorks鈑金特征設計(三)solidworks simulation應用技術圖片圖片9

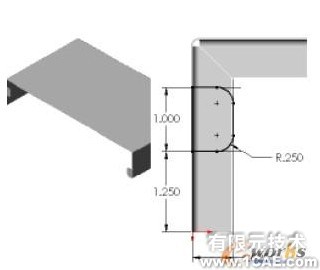

       17.第二個法蘭
       用類似的步驟在零件相反的邊上添加另一個邊線法蘭,輪廓的位置略有不同。

SolidWorks鈑金特征設計(三)solidworks simulation學習資料圖片10

       18.新草圖
       選中由斜接法蘭形成的上表面,插入一幅草圖。

SolidWorks鈑金特征設計(三)solidworks simulation分析圖片11

       19.圓形輪廓
       添加如圖所示圓心在模型邊線上的圓形輪廓,并標注圖示尺寸。

SolidWorks鈑金特征設計(三)solidworks simulation培訓教程圖片12

       20.薄片
       點擊薄片命令生成薄片特征:薄片 1,方向和深度因模型而定。

SolidWorks鈑金特征設計(三)solidworks simulation培訓教程圖片13

       平板型式 平板型式在模型制作的過程中的任何時候都能查看。

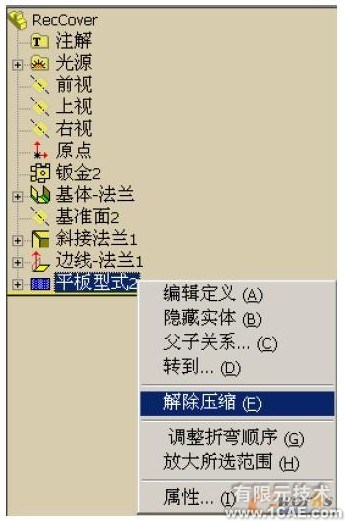

       21.平板型式1解除壓縮特征解除壓縮有幾種方式,最簡單的就是右擊平板型式1特征選擇解除壓縮。

SolidWorks鈑金特征設計(三)solidworks simulation學習資料圖片14

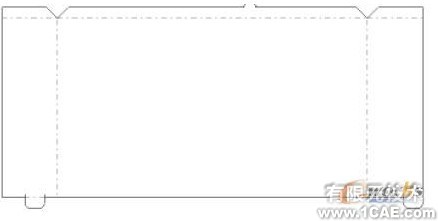

       22.平板型式
       下圖是模型的帶有折彎線的展平狀態的上視圖。

SolidWorks鈑金特征設計(三)solidworks simulation分析案例圖片15

       23.壓縮
       通過壓縮同一個平板型式1特征切換到模型的折疊狀態。

       注意展平工具圖標同樣可用來對平板型式進行同樣的壓縮/解除壓縮的過程。

       24.草圖基準面
       選中如圖所示的表面,點擊插入,草圖繪制。

SolidWorks鈑金特征設計(三)solidworks simulation應用技術圖片圖片16

       25.繪制草圖
       繪制一個0.25in的圓,并與圓形邊添加同心約束。

SolidWorks鈑金特征設計(三)solidworks simulation學習資料圖片17

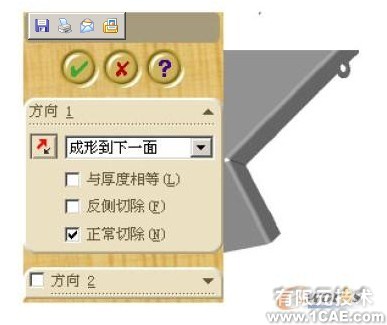

       26.正常切除
       做類型為直到下一面的切除,使用缺省正常切除選項,這保證切除正好切掉一個材料厚度。
       注意類型為完全貫穿的切除可能切掉不只一個厚度的材料。

SolidWorks鈑金特征設計(三)solidworks仿真分析圖片圖片18

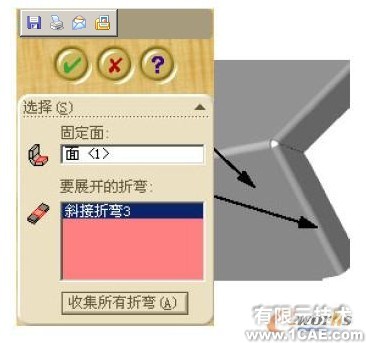

       27.展開
       點擊展開命令并點擊圖示的面作為固定面,點擊要展開的折彎,選擇圖示的折彎,點擊確定。

SolidWorks鈑金特征設計(三)solidworks simulation分析案例圖片19

       28.結果
       選擇的折彎被展平,而固定面位置不變。

SolidWorks鈑金特征設計(三)solidworks仿真分析圖片圖片20

       29.繪制草圖并切除
       在固定面上繪制圖示尺寸的草圖,做類型為直到下一面的切除。

SolidWorks鈑金特征設計(三)solidworks simulation分析圖片21

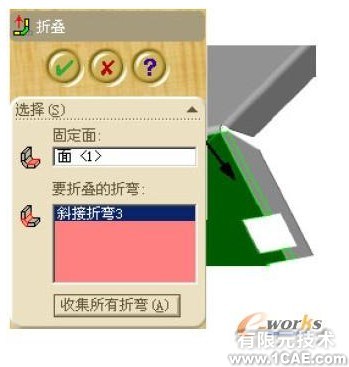

       30.折疊
       使用折疊折回展平的折彎,使用同一個固定面,點擊收集所有折彎SolidWorks就會選中所有展開的折彎。點擊確定。

SolidWorks鈑金特征設計(三)solidworks simulation分析圖片22

       31.切除結果

       切除穿過折彎并折疊起來。

SolidWorks鈑金特征設計(三)solidworks simulation分析案例圖片23
