SOLIDWORKS草圖的簡單設置，讓你工作更輕松

2017-09-09  by:CAE仿真在線  來源:互聯網

選項設置,將下圖內容選中,創建草圖及編輯草圖時自動旋轉視圖以垂直于草圖基準面。此選項控制的是在繪制草圖或者編輯時,是不是像CAD那樣正視于我們,如取消該選項,編輯時的視角就不一定與我們的視角是垂直的了,這樣草圖會變形新手會覺得特別別扭,所以該選項非常重要。

在生成實體時啟用屏幕上數字輸入,僅在輸入值的情況下創建尺寸。

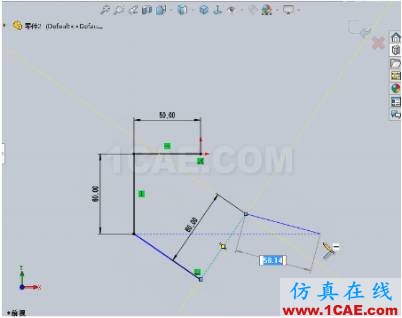

此選項是在2013版本中添加的,使用時必須要配合使用,即兩個選項同時選中,否則,有點畫蛇添足的感覺。選中后每繪制一段線,鼠標旁邊都會以數字框來顯示,此時輸入尺寸則直接添加,如不輸入尺寸,軟件不標注。

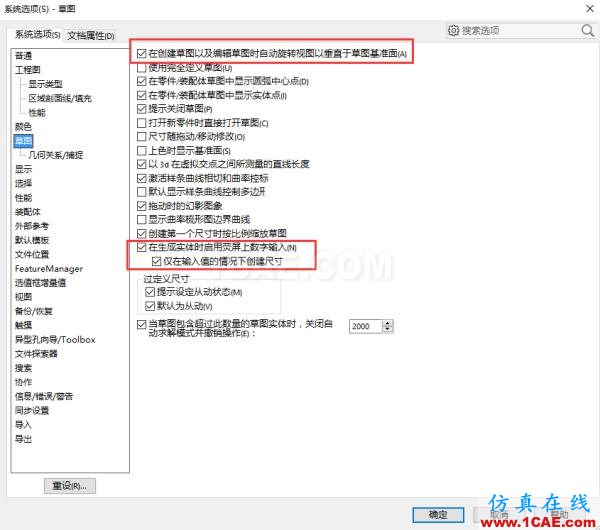

選項位置如下。

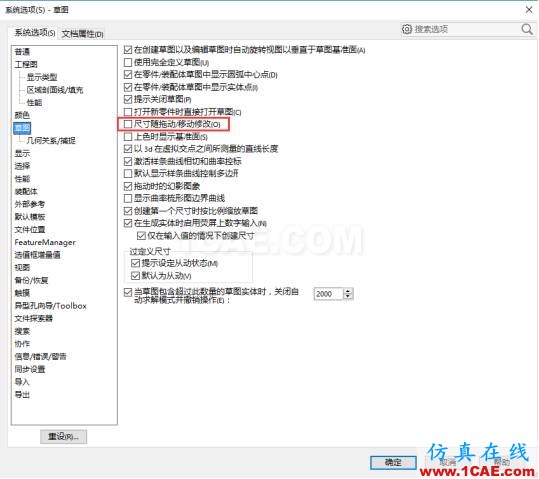

選項中必須要取消選中的項。

尺寸隨拖動/移動修改

此選項激活后,即使已經標注尺寸的線段也可以隨你鼠標拖動而修改長度,也就意味著之前的標注僅作為參考,而非定義線段了。

選項位置
