搜索SolidWorks所有實用插件詳解一覽
2017-09-11 by:CAE仿真在線 來源:互聯網
大家都知道SolidWorks有很多插件,但是可能初學者對solidworks都有哪些插件以及這些插件的真實用途不是很了解,在這里做一些介紹,如有錯誤請大家批評指正。其中標記綠色字體的插件常用。

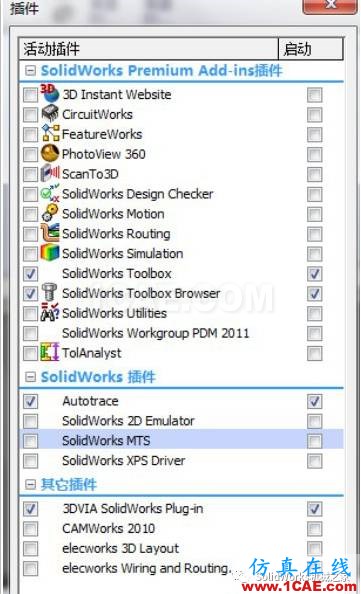

在Solidworks 中點擊"工具"會有"插件"欄,如圖所示:
1.
3D Instant Website 是一套全新的工具, 能使 Solidworks 的使用者快速且方便的創造、發表一個生動又有安全性的 3D交互式的網頁。利用 3D Instant Website將現有的3D實體模型利用網頁格式發表在 Solidworks 提供的網站或是公司內部的網站上3D Instant Website 亦可將 Soli dworks 特有的電子工程視圖(eDrawing)放在網頁上提供一個傳統型態的2D工程圖形態,但還擁有涂彩、3D模型及動畫特色的溝通工具。
2.
CircuitWorks(TM) 有助于電力和機械設計工程師確定所打印的電路板適合并可用于機械產品中。CircuitWorks 功能現在可作為 SolidWorks Office Prem ium 的一部分而使用。比如復印機傳真機手機等電子產品設計。
3.
FeatureWorks 可以在SolidWorks 的零件文件中對輸入的實體特征進行識別。實體模型被識別為特征以后,在 SolidWorks 中以特征的形式存在,并和用 SolidWorks 軟件生成的特征相同。FeatureWorks 對靜態的轉換文件進行智能化處理,獲取有用的信息,減少了重建模型所花費的時間。FeatureWorks 最適合識別規則的機加工輪廓和鈑金特征,其中包括拉伸、旋轉、孔和拔模等特征。
a. 拉伸特征,特征的輪廓是由直線、圓或圓弧構成
b. 圓柱或圓錐形狀的旋轉特征
c. 所有孔特征,包括簡單孔、螺紋孔和臺階孔
d. 筋和拔模特征
e. 等半徑圓角
4.
PhotoWorks 軟件用于產品真實效果的渲染,可產生高級的渲染效果圖,該軟件使用非常方便,設計人員可以利用渲染向導一步步完成零件或裝配真實效果的渲染。
利用PhotoWorks可以進行以下幾種渲染:
a. 設置模型或表面的材質和紋理
b. 為零件表面貼圖
c. 定義光源、反射度、透明度以及背景景象
d. 利用現有的材質和紋理定義新材質或紋理
e. 圖像可以輸出到屏幕或文件
f. 可以進行實時渲染
5.
Scan To 3D三維實物掃描數據處理工具。 可以打開掃描數據(網格或點云文件) ,準備數據,然后將之轉換成曲面或實體模型,大幅度減少從非數碼數據建造復雜3D模型所需的時間,并為模型參數化提供直接的參照。還可利用這一手段驗證制造精度。專用于逆向工程。
6.
SolidWorks Design Checker 對標注尺寸的標準、字體、材質和草圖等設計要素進行驗證,以確保 SolidWorks 文件滿足預定義的設計標準。 SolidWorks Design Checker 僅在SolidWorks Professional 和 SolidWorks Premium 中可用。
7.
SolidWorks Motion運動仿真分析工具 。SolidWorks Motion可幫助您研究接觸力和摩擦等物理數據,在設計周期的早期測試和完善您的設計。無論您是調整馬達和促動器的尺寸、確定功率消耗、開發凸輪還是改進齒輪運動,SolidWorks Motion都將使快速開發更多備選設計的過程變得更簡單。作用:模擬裝配體中運動學和動力學的問題。
8.
SolidWorks Routing管路、纜束設計工具 。SolidWorks Routing 可以實現各種類型的管道、管筒和電力電纜系統的設計自動化,并簡化設計。此外,對于需要繪制用于實際生產的電纜和纜束管路詳細圖的設計人員來說,SolidWorks Routing 提供的纜束文檔功能可以進一步提高電子子系統設計的工作效率。
9.
Toolbox 與SolidWorks 完全集成的智能化標準零件庫 ,Toolbox 提供了如 ISO 、DIN 等多標準的標準件庫。利用標準件庫,設計人員不需要對標準件進行建模,在裝配中直接采用拖動操作就可以在模型的相應位置裝配指定類型、指定規格的標準件。設計人員還可以利用Toolbox 簡單地選擇所需標準件的參數自動生成零件。
Toolbox 提供的標準件以及設計功能包括以下多種。
a. 軸承以及軸承使用壽命計算。
b. 螺栓和螺釘、螺母。
c. 圓柱銷。
d. 墊圈和檔圈。
e. 拉簧和壓簧。
f. PEM 插件。
g. 常用夾具。
h. 鋁截面、鋼截面梁的計算。
i. 凸輪傳、鏈傳動和皮帶傳動設計。
10.
Toolbox 的瀏覽器,在加載 Toolbox 時,不要忘記把它也加上。
11、
Utilities是一套可以用來特征比較分析和修改零件幾何體的插件,利用比較特征可以分析出一個零件的兩個版本之間的差異。
例如:一個零件的衍生版本有倒角,而原來的零件無倒角,人們很難觀察出它們的區別,這時就利用Utilities找出它們的差別。利用Utilities比較兩個零件分為“比較特征”和“比較幾何體”?！氨容^幾何體”用于比較輸入的零件。上述例子屬于“比較特征”。利用Utilities可以提高工作效率。
12.
solidworks workgroup pdm產品數據管理系統插件,主要有以下功能:
a、文件的查找和分類
b、修改文件控制和共享狀態
c、電子倉庫安全管理和版本的更新
d、向上(在何處使用)或向下(從哪里來)跟蹤參考
e、生成報表
13、
TolAnalyst 是一個公 差分析工具,用來研究公差和組合件方法對于組合件兩個特征之間的尺寸堆疊的影響。各項研究的結果是一個最小和最大堆疊、一個最小和最大平方根總和公差堆疊、以及一份有影響的特征和公差的清單。
14、
Autotrace自動掃描插件提供類似PhotoShop中魔術棒的功能幫助我們捕捉圖片的邊界,從而轉換成曲線加以再利用。
15、
2D Emulator插件模擬 2D CAD 軟件命令行。此命令在 emulator(模擬程序)中可使用,與 SolidWorks 草圖繪制工具類似,包括:2D CAD 繪制實體 (點、線、圓弧,等)、其它繪制工具(圓角、倒角、尺寸,等)、視圖工具(平移、視圖、縮放、)實體屬性(顏色、等)、信息(清單、等)、特征生成(拉伸、旋轉)、系統工具(對齊、繪制,等)。
16、
Mts 插件模塊將 SolidWorks 零件或裝配體文件輸出到 Viewpoint (.mts)文件。您可在互聯網上使用 Viewpoint 查閱器查看 Viewpoint 文件。Viewpoint文件包含模型壓縮的幾何體。Viewpoint (MTS) 轉換程序也生成 .mtx 文件,此文件為 XML 格式。這是模型的動畫和屬性文件。輸出的文件只包含圖形信息。您不能編輯這些文件。
17、
Xps Driver 轉換器插件可以在 SolidWorks 中生成 XPS(XML 紙張規格)文件,并在 SolidWorks eDrawings 瀏覽器或 XPS 瀏覽器中打開該文件。
18、
3dvia 插件可讀取 SolidWorks等許多標準CAD 格式的 3D CAD 數據,還可創建高度壓縮的輕化文件格式。3DVIA Composer 可輸出格式,包括 MicrosoftOffice、PDF、HTML、SVG、CGM 等,允許用戶將 3DVIA Composer 生成的內容集成到現有產品文檔中。借助 3DVIA Composer,您可以輕松快捷地創建用于以下方面的內容:裝配/ 拆解說明、維修程序、技術圖解、現場服務手冊、零件目錄、交互 3D 動畫、用戶手冊、基于 Web 的目錄。
19.
CAMWorks是一款基于直觀的實體模型的CAM軟件,CAMWorks是SolidWorks認定的加工/CAM軟件黃金產品,為公眾認可的SolidWorks設計軟件提供了先進的加工功能。作為SolidWorks第一款CAM軟件,提供了真正的基于知識的加工能力。CAMWorks在自動可加工特征識別 (AFR) 以及交互特征識別 (IFR)方面處于國際領先地位。CAMWorks 提供了真正跟隨設計模型變化的加工自動關聯,消除了設計更新后重新進行編程上的時間浪費。
20、
電氣機柜三維布局作為新一代高端軟件,允許用戶對所有數據實時操作,基于SQL Server的數據庫內核提供多種模式圖紙:單線制圖紙,原理圖,設備管理,輸入/輸出列表圖等。elecworks 實現了 SolidWorks 3D 模型與圖紙中對應電氣符號間數據的雙向實時更新。
21、
應用elecworks wiring and Routing步路與布線附加模塊,根據電纜布線圖和接線情況,您可以在SolidWorks中設計布線模型,同時對所計算的不同電纜長度實時更新零件表。
22、Geartrax齒輪和齒輪副設計軟件
Geartrax 主要用于精確齒輪的自動設計和齒輪副的設計,通過指定齒輪類型、齒輪的
模數和齒數、壓力角以及其它相關參數, Geartrax 可以自動生成具有精確齒形的齒輪。
為工程師提供了一種簡單易用的、在Solidworks內部就可完成的 驅動零件實體造型工具。
可以設計的齒輪類型包括直齒輪、斜齒輪、錐齒輪、鏈輪、漸開線、齒形帶齒輪、蝸輪
和蝸桿、花鍵、V帶齒輪等。
主要特點和功能如下:
a. 直觀易用,真正的精確漸開線齒廓,漸開線齒廓曲線可導入SolidWorks草圖。
b. 英制徑節 和公制模數可選;支持主要工業國家標準;
c. 變位量自動計算;真正的精確漸開線齒廓;
d. 支持塑料齒輪設計標準;具有ANSI和BS(英國標準)米制鍵槽選項;
e. 齒輪所有參數均可由用戶控制。
f. 漸開線齒廓曲線可導入solidworks草圖,單個齒實體可以加入已有 prt文件。
1、 nsimulationxpress是有限元分析的簡易版。
2、 floxpress 流體分析是流體分析的簡易版。
3、 dfmxpress 一種用于核準 SolidWorks 零件可制造性的分析工具。使用 DFMXpress 識別可能導致加工問題或增加生產成本的設計區域。
4、 使用 DriveWorksXpress 可以自動化您的設計過程,從您設置的基于規則的項目中生成模型的無限多變體并反復運行。
5、 計算產品生命周期的軟件。
