SolidWorks鈑金特征設計(一)
鈑金零件是實體模型中結構比較特殊的一種,具有帶圓角的薄壁特征,整個零件的壁厚都相同,折彎半徑都是選定的半徑值,如果需要釋放槽,軟件能夠加上。SolidWorks為滿足這類需求定制了特殊的鈑金工具。
1.法蘭 在下面的例子中,應用不同的法蘭來產生不同的鈑金結構。

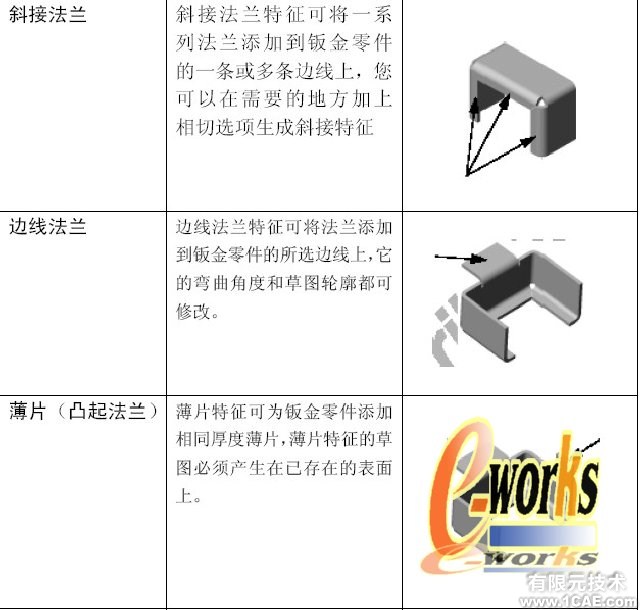

SolidWorks用4種不同的法蘭來產生零件,這些法蘭通過不同的方式按預定的厚度給零件增加材料。
設計步驟 這個例子最后生成一個立體聲收音機的蓋子,將用到所有四種法蘭特征,以及切除和成型工具。
一.基體法蘭 基體法蘭是鈑金零件的基體特征,它生成了原始的實體和為以后的鈑金特征所用的設置。這個特征是我們所熟悉的基體拉伸特征的一種變形。
1 新零件
打開一個新零件,將單位設成英寸,零件名為RecCover
2 草圖

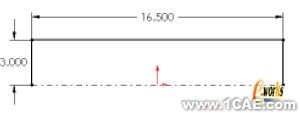

在前平面上畫出一個矩形,用屬性將矩形的底邊轉換為結構線。為底邊和原點之間加上中點約束。
3 基體法蘭

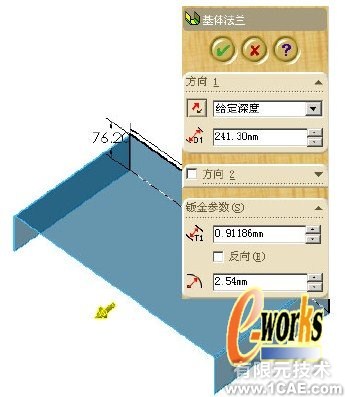

點擊基體法蘭命令并且改變?cè)O(shè)置
終止類型=給定深度
(深度)=9.5"
(厚度)=0.0359"
(折彎半徑)=0.1"
材料厚度加在輪廓里邊,用反向來改變方向。
點擊確定添加法蘭
4 完成基體法蘭

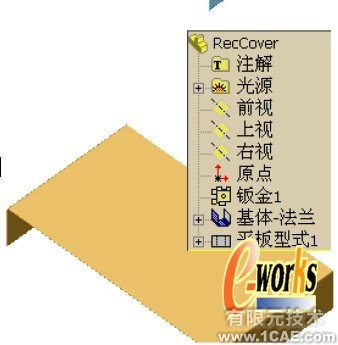

基體法蘭在特征管理器顯示為基體-法蘭,注意同時添加了其他兩種特征:鈑金1和平板型式1,這兩種特征將下面介紹。
鈑金特征 在鈑金零件中和基體法蘭一同產生的某些特征,用來設置和控制零件。

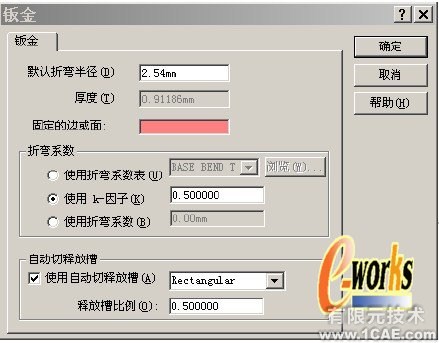

鈑金特征 鈑金特征包含控制零件的參數,這些參數一些從基體法蘭中的選擇獲得和一些缺省設置?？梢杂镁庉嫸x來改變它們。
解釋折彎參數 折彎系數有三種選項,
折彎系數表—一種特殊的材料表,它包含基于板厚和折彎半徑的折彎運算,折彎系數表是擴展名為*.xls電子表格文件,示例文件可在SolidWorks安裝目錄中l(wèi)ang\\Sheetmetal Bend Tables.
技巧 你可以用示例文件和電子表格EXCEL生成自己的折彎系數表
K-因子—彎計算中是一個常數,它是內表面到中性面的距離與材料厚度的比率。
折彎系數—以根據你的經驗和工廠實際情況給定一個實際的數值。
釋放槽有下面三種型式:
矩形—在需要進行折彎釋放的邊上生成一個矩圓切除。
撕裂形—在需要撕裂的邊和面之間生成一個撕裂口,不是切口。
矩圓形—要進行折彎釋放的邊上生成一個矩圓切除。
釋放槽比例—是釋放切除的尺寸與板厚之間的關系。缺省的比例是0.5即釋放切除寬度是板厚的1/2。在本例中,由于板厚是0.5mm因此釋放切除寬度是0.25mm。
固定面或邊—被選中的面和邊在展平時保持不變。
展平特征 此特征缺省狀態是壓縮的,它用來切換模型的折疊和展平狀態。
解除壓縮—展平
壓縮—折疊
