SolidWorks鈑金設計(二)——褶邊、繪制折彎、閉合角與轉折
4 褶邊
褶邊工具可將褶邊添加到鈑金零件的所選邊線上。如果要生成褶邊特征,其操作步驟如下:
注意:在使用該工具時,所選邊線必須為直線,而斜接邊角被自動添加到交叉褶邊上,如果選擇多個要添加褶邊的邊線,則這些邊線必須在同一個面上。
(1)在打開的鈑金零件中,單擊“鈑金”工具欄中的
(褶邊)按鈕,或選擇菜單欄中的“插入”|“鈑金”|“褶邊”命令,會出現如圖11所示顯示的“褶邊”PropertyManager設計樹。
圖11 “褶邊”設計樹
(2)在圖形區域中,選擇想加褶邊的邊線,則所選邊線出現在“邊線”面板的列表框中。
(3)在“邊線”面板中,單擊
(材料在內)或
(折彎在外)按鈕,也可以單擊
圖標選擇褶邊在相反的方向。
(4)在如圖12所示“類型和大小”面板中:
圖12 “類型和大小”面板
若選擇裾邊類型為(閉環)按鈕
,則在其下方中顯示
(長度)圖標及對應文本框;
若選擇褶邊類型為(開環)按鈕
,則顯示
(長度)和
(間隙距離)圖標及對應的文本框:
若選擇褶邊類型為(撕裂型)按鈕
,則顯示
(角度)和
(半徑)圖標及對應的文本框;
若選擇褶邊類型為(滾軋型)按鈕
,則也顯示
(角度)和
(半徑)圖標及對應的文本框。
選擇不同的類型后,下方顯示的圖標也不相同:長度
(只對于閉合和開環褶邊)、間隙距離
(只對于開環褶邊)、角度
(只對于撕裂形和滾軋褶邊)、半徑
(只對于撕裂形和滾軋褶邊)。

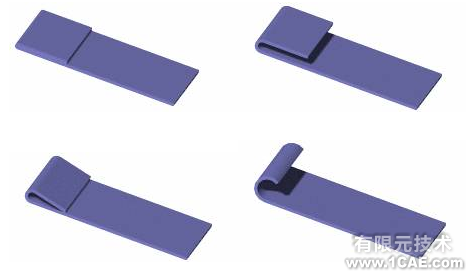

不同的褶邊類型生成的鈑金如圖13所示。
圖13 不同的褶邊生成的鈑金
(5)在斜接縫隙下,如果有交叉褶邊,需要設定切口縫隙,斜接邊角被自動添加到交叉褶邊上,用戶可以設定這些褶邊之間的縫隙。
(6)如要使用默認折彎系數以外的其他項目,選擇自定義折彎系數,然后設定一折彎系數類型和數值。
(7)單擊
(確定)按鈕,如圖14所示為生成的褶邊特征。
圖14 生成褶邊特征
5 繪制折彎
使用繪制折彎特征在鈑金零件處于折疊狀態時將折彎線添加到零件中,可將折彎線的尺寸標注到其他折疊的幾何體中。
注意:繪制折彎特征時,草圖中只允許是直線,在每個草圖中可添加一條以上的直線,但折彎線長度不一定非得與正折彎的面的長度相同。
生成繪制折彎特征的操作步驟如下:
(1)在鈑金零件的平面上繪制一直線。此外還可在生成草圖前(但在選擇基準面后)選擇繪制的折彎特征,當選擇繪制的折彎特征時,一草圖在基準面上打開。
(2)單擊“鈑金”工具欄中的
(繪制的折彎)按鈕,或單擊“插入”|“鈑金”|“繪制折彎”命令,會出現如圖15所示的“繪制的折彎”PropertyManager設計樹。
圖15 “繪制的折彎”設計樹
(3)選擇一個不因折彎而移動的面作為固定面。
(4)單擊
(折彎中心線)、
(材料在內)、
(材料在外)或
(折彎在外)圖標選擇折彎位置。
(5)設定折彎角度,如有必要,可單擊反向按鈕
。
(6)如果使用默認折彎半徑以外的選擇,可取消選擇“使用默認半徑”設定所需的折彎半徑
。
(7)如要使用默認折彎系數以外的其他項目,選擇自定義折彎系數,然后設定一折彎系數類型和數值。
(8)單擊

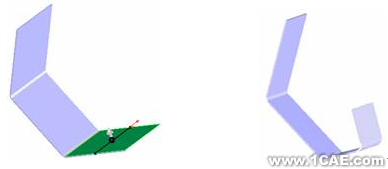

(確定)按鈕,生成如圖16所示的折彎特征。
圖16 生成折彎特征
6 閉合角
用戶可以在鈑金法蘭之間添加閉合角。閉合角特征在鈑金特征之間添加材料。包括以下功能:
通過為想閉合的所有邊角選擇面來同時閉合多個邊角。
關閉非垂直邊角。
將閉合邊角應用到帶有 90°以外折彎的法蘭。
調整縫隙距離。由邊界角特征所添加的兩個材料截面之間的距離。
調整重疊/欠重疊比率。重疊的材料與欠重疊材料之間的比率。數值 1 表示重疊和欠重疊相等。
閉合或打開折彎區域。
如果要閉合一個角,其操作步驟如下:
(1)用基體法蘭和斜接法蘭生成一鈑金零件。
(2)單擊“鈑金”工具欄中的
(閉合角)按鈕,或單擊“插入”|“鈑金”|“閉合角”命令會出現如圖17所示的“閉合角”PropertyManager設計樹。
圖17 “閉合角”設計樹
(3)選擇角上的一個平面,作為要延伸的面
。
(4)選擇
(對接)、
(重疊)或
(重疊在下)等邊角類型。
(5)單擊
(確定)按鈕,則面被延伸以閉合角,如圖18所示為鈑金零件生成的閉合角。
圖18 閉合角
7 轉折
轉折特征是通過從草圖線生成兩個折彎而將材料添加到鈑金零件上。
注意:草圖必須只包含一根直線;直線不需要是水平和垂直直線;折彎線長度不一定非得與正在折彎的面的長度相同。
如果要在鈑金零件上生成轉折特征,其操作步驟如下:
(1)在想生成轉折的鈑金零件的面上繪制一直線。此外可以在生成草圖前(但在選擇基準面后)選擇轉折特征。當選擇轉折特征時,一草圖便可在基準面上打開。
(2)單擊“鈑金”工具欄中的
(轉折)按鈕,或單擊“插入”|“鈑金”|“轉折”命令會出現如圖19所示的“轉折”PropertyManager設計樹。
圖19 “轉折”設計樹
(3)在圖形區域中,為固定面
選擇一個面。
(4)在如圖20所示“選擇”面板下,如要編輯折彎半徑,取消選擇“使用默認半徑”復選框,然后為 (折彎半徑)鍵
新的值。
(5)在如圖21所示的“轉折等距”面板下的終止條件中選擇一項目,并為等距距離
設定一數值。
圖20 “選擇”面板 圖21 “轉折等距”面板
(6)選擇尺寸位置:外部等距
、內部等距
、或總尺寸
。如果想使轉折的面保持相同長度,選擇固定投影長度。
(7)在轉折位置下,選擇折彎中心線
、材料在內
、材料在外
或折彎向外
。為轉折角度
設定一數值。
(8)如要使用默認折彎系數以外的其它項目,選擇自定義折彎系數,然后設定一折彎系數類型和數值。
(9)單擊

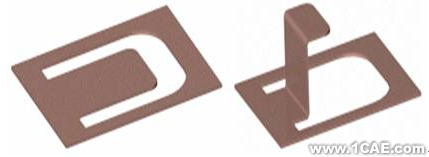

(確定)按鈕,即可生成轉折,如圖22所示為鈑金零件生成的轉折。
原始零件 不定投影長度被取消
圖22 固定投影長度復選示例
