SolidWorks鈑金編輯(一)——折彎、切口特征、展開與折疊
1 編輯折彎
用戶可以為單一折彎或整個鈑金零件編輯折彎參數,折彎參數包括默認的折彎半徑、折彎系數或折彎扣除數值等。
在折彎的特征上單擊鼠標右鍵,在彈出的快捷菜單中選擇“編輯定義”命令,利用該命令可以編輯折彎的數據。
1).編輯單一折彎
用戶可為特征折彎改變釋放槽切割的類型和大小。特征折彎與單獨折彎不同之處在于特征折彎為實際鈑金特征。
如果要為單獨的折彎改變折彎系數、釋放槽切割的類型和大小,其操作步驟如下:
(1)在特征管理器中,在所要改變的尖角折彎、圓角折彎或平面折彎項目上單擊鼠標右鍵,在彈出的快捷菜單中選擇“編輯定義”命令。
(2)此時會顯示PropertyManager設計樹,對折彎的半徑、階數、自定義釋放槽做必要的改變.
(3)單擊
(確定)按鈕,重建模型零件,即可完成對單一折彎的編輯。
2).編輯一組折彎
折彎 PropertyManager設計樹 可允許用戶生成鈑金零件。
當使用插入折彎工具時,首先必須生成一實體,然后使用插入折彎將零件轉換到鈑金。同時可使用基體-法蘭命令從鈑金直接生成零件。
如果要將零件轉換到鈑金,可采用下面的步驟:
(1)在統一厚度的零件中,單擊“鈑金”工具欄上的
(插入折彎)按鈕,或選擇菜單欄中的“插入”|“鈑金”|“折彎”命令,顯示“折彎”PropertyManager設計樹。
(2)在“折彎參數”下,選擇一
(固定的面或邊線),并設定“折彎半徑”。
(3)在“折彎系數”之下,選擇下列的選項:折彎系數表、K 因子、折彎系數、或折彎扣除。如果選擇了 K-因子或折彎系數,需要輸入一個數值。
(4)如果要釋放槽切除被自動添加,需要選擇“自動切釋放槽”復選框,然后選擇釋放槽切除的類型。如果選擇“矩形”或“矩圓形”,那么必須指定“釋放槽比例”。
(5)如有必要,在“切口參數”下選擇要切口的邊線,然后進行如下操作:
如果想反轉切口的方向,單擊“更改方向”;如果想設定一間隙距離,消除使用“默認縫隙”復選框,然后在“切口縫隙”框中鍵入數值。
(6)單擊
(確定)按鈕,折彎被添加,零件被轉換成鈑金。
3).編輯零件的所有折彎
鈑金特征包含默認的折彎參數,SolidWorks編輯整個零件折彎參數也就是編輯默認值。如果要編輯整個零件的折彎,其操作步驟如下;
(1)在特征管理器中,利用鼠標右鍵單擊鈑金特征,在彈出的快捷菜單中選擇“編輯定義”命令。
(2)在“鈑金”PropertyManager設計樹中,改變默認折彎半徑、選擇不同的邊線或面來改變固定邊線或面、設置折彎系數和自動切釋放槽等。
(3)單擊
(確定)按鈕,重建模型零件,則完成對整個零件折彎的編輯。
2 切口特征
該特征是生成一個沿所選模型邊線的切口特征。生成切口特征可以采用以下方法:(1)沿所選內部或外部模型邊線;(2)從線性草圖實體;(3)通過組合模型邊線合單一線性草圖實體。
切口特征雖然通常用在鈑金零件中,但可將切口特征添加到任何零件。如果要生成切口特征,其操作步驟如下:
(1)生成一個具有相鄰平面且厚度一致的零件,這些相鄰平面形成一條或多條線性邊線或一組連續的線性邊線。
(2)利用草圖繪制工具來繪制通過平面的單一線性實體(在頂點開始并在頂點結束),如圖1所示。
(3)單擊“鈑金”工具欄中的
(切口)按鈕,或選擇菜單欄中的“插入”|“鈑金”|“切口”命令,會出現如圖2所示的“切口”PropertyManager設計樹。
圖1 零件及草圖實體 圖2 “切口”設計樹
(4)在切口參數下面選擇剛剛繪制的線性草圖實體,如圖3所示。
(5)如只要在一個方向插入一個切口,單擊在“要切口的邊線”下列舉的邊線名稱,然后單擊“更改方向”按鈕。
提示:根據默認,在兩個方向插入切口。在每次單擊“更改方向”時,切口方向都切換到一個方向、接著是另一方向,然后返回到兩個方向。
(6)如果要更改縫隙距離,需要在更改切口縫隙
框中鍵入縫隙距離數值。
(7)單擊
(確定)按鈕,生成切口特征,如圖4所示。
圖3 選擇邊線及草圖實體 圖4 生成切口特征
3 展開與折疊
使用展開和折疊工具可在鈑金零件中展開和折疊一個、多個或所有折彎。如果要在具有折彎的零件上添加特征,如鉆孔、挖槽或折彎的釋放槽等,必須將零件展開或折疊。
1).利用展開特征展開鈑金
使用展開特征可在鈑金零件中展開一個、多個或所有折彎。具體操作步驟如下:
(1)在鈑金零件中,單擊“鈑金”工具欄中的
(展開)按鈕,或選擇菜單欄中的“插入”|“展開”命令,會出現如圖5所示的“展開”PropertyManager設計樹。
圖5 “展開”設計樹
(2)選擇一個不因特征而移動的面作為固定面
,選擇一個或多個折彎作為要展開的折彎,或單擊“收集所有折彎”按鈕
來選擇零件中所有合適的折彎。
(3)單擊
(確定)按鈕,即展開選定的折彎,如圖6所示。

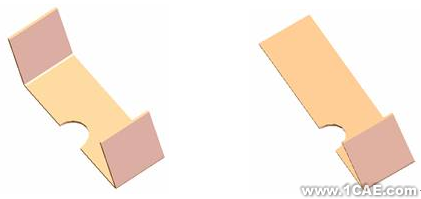

圖6 折彎的展開
2).利用折疊特征折疊鈑金
使用折疊特征可在鈑金零件中折疊一個、多個或所有折彎。此組合在沿折彎上添加切除時很有用。具體操作步驟如下:
(1)在鈑金零件中,單擊“鈑金”工具欄中的
(折疊)按鈕,或選擇菜單欄中的“插入”|“折疊”命令,會出現如圖7所示的“折疊”PropertyManager設計樹。

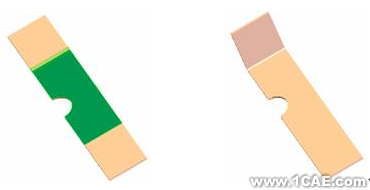

圖7 折彎的折疊
(2)選擇一個不因特征而移動的面作為固定面
,選擇一個或多個折彎作為要折疊的折彎,或單擊“收集所有折彎”按鈕
來選擇霉件中所有合適的折彎。
(3)單擊
(確定)按鈕,即折疊選定的折彎,如圖8所示。
圖8 “折疊”設計樹
