作者: 楊化偉*劉利明 來源: 萬方數據
關鍵字: SolidWorks 犁體曲面 參數化設計
研究了水平直元線法犁體曲面的形成原理,二次開發基于SolidWorks本身特點的屬性管理器對話框并結合Solidworks強大的三維造型功能開發了水平直元線犁體曲面參數化設計模塊.并實現了所研發系統與SolidWorks系統的無縫集成.有效解決了水平直元線犁體曲面設計過程復雜、誤差大,勞動強度高等一系列問題,使水平直元線犁體曲面的優化設計變得非常直觀和方便,利于犁體產品進一步開發的系列化和標準化,達到了縮短設計周期、增加經濟效益的目的。
引言
犁體是鏵式犁中最重要的部件,而犁體的形狀、結構、曲面式樣對犁的作業質量和牽引阻力有很大影響。所以犁體曲面的設計就成為鏵式犁設計中的核心問題。犁體曲面形狀非常復雜,是一個扭曲的空間曲面。它不能用簡單的常規曲面方程描述,亦不能通過常用的三視圖表示。犁體曲面二維設計主要通過尺寸齊全的曲面正視圖、俯視圖和樣板曲線圖來表示,其俯視圖、主視圖和樣板曲線圖的繪制通常都是用作圖法獲得。這種設計方法,繪圖工作量大.從條件到設計結果要進行多次變換.繪圖誤差和度量誤差也較大。另外。犁體曲面的設計一般都要憑借經驗和實踐,設計結果需要經過反復的試驗、修正、改進,以最終滿足犁的工作要求。每一次參數的改動,都要重新繪制犁體曲面圖紙。這樣使得犁體曲面的設計任務繁重、設計周期長、費用高。近年來,CAD技術發展迅猛.但一般的CAD/CAM軟件系統是通用性支撐平臺.沒有提供針對農機行業的專用CAD模塊。因此借助功能強大的通用CAD平臺.二次開發針對農機行業的專用模塊CAD系統是一條可行之路。SolidWorks是美國SolidWorks公司開發的三維CAD產品.在操作平臺上基于Windows.在技術內核上基于先進的Parasolid圖形語言平臺.采用VC++編程和面向?qū)ο蟮臄?shù)據庫來開發的三維CAD軟件。便于用戶的二次開發,設計過程簡單、使用方便。利用SolidWorks強大的曲面造型功能.可以繪制出很逼真的犁體曲面,用于下一步的仿真、運動分析。但犁體曲面設計參數數量多.并且參數取值變動頻繁.這就要求軟件在設計過程以尺寸驅動。進行參數化設計。
不同類型的犁體曲面設計方法各不相同.主要設計方法有:在試修法的基礎上測繪獲得犁體曲面,這種方法主要用于改進已有的犁體曲面;用幾何作圖法和數學分析法設計犁體曲面。這種方法主要用來設計新的犁體曲面。本文涉及的是幾何作圖法。犁體曲面的作圖法根據成型原理的不同而不同.常見的作圖法有水平直元線法、傾斜直元線法和曲元線法。
1、水平直元線犁體曲面的形成原理
犁體曲面可以看作是由直線或曲線在空間按照一定規律運動而成。這些構成曲面的直線或曲線。稱為"元線"。元線在空間的運動,可由直線、曲線或平面來控制。這些控制元線運動規律的幾何要素稱為導線或?qū)?在幾何學上又稱為"準線"或"準面")。目前國內外的鏵式犁產品中.以用水平直元線或傾斜直元線所形成的犁體曲面為最多。由水平直元線構成的扭柱型曲面,其形成原理如圖1所示。直元線在運動過程中始終保持水平.即以溝底平面作為導向面,同時直元線又始終與一條平面曲線(導曲線)相接觸。導曲線位于與鏵刃線相垂直的平面內。此外,元線在空間的位置還取決于它同溝墻平面的夾角的變化規律。由此可見,當導曲線的參數和元線角的變化規律確定之后.水平元線的運動即可唯一確定一個曲面。這種設計方法是在大量的實踐的基礎上形成的,在生產中得到了廣泛的應用。
這種方法的優點是設計參數較容易控制.可以通過有規律地改變參數,得到不同的犁體曲面。
2.水平直元線犁體曲面原始零件的繪制
根據前面所介紹的SolidWorks的產品參數化設計的思想.下面以BTU35型號的犁體曲面的數據為初始數據。根據直元線法形成原理繪制犁體曲面。在SolidWorks中新建一個零件,命名為"犁體曲面"。步驟如下:
2.1建立基準面
首先將"右視"面改名為"脛刃線面",點擊"草圖繪制",選擇"中心線",通過原點作出三條中心線,退出"草圖繪制"。

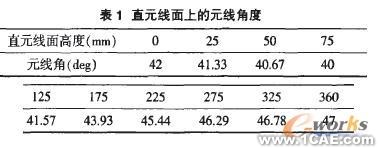

選擇"脛刃線面"和其中一條基準軸,再選擇"生成基準面",在"屬性管理器"中,選擇"角度",輸入"90"。"確定",得到一個新的基準面,命名為"脛刃線面".因為鏵刃線與脛刃線面的夾角為θ0(BTU35的θ0等于42°),導曲線面與脛刃線面的夾角為(90-θ0)。同理在"生成基準面"的"屬性管理器"的"角度"中輸入"48"。得到一個新的基準面,命名為"導曲線面"。在"方程式"中添加"1"DI@導曲線面"=90-"元線…/48deg"?？芍?8°只是一個從動尺寸。對于犁體來說,設θ0至θmin之間的元線角為直線規律,根據經驗值我們假設犁鏵高度為75mm.把這一部分分為三個間隔(即在犁面上分成三個水平元線)。選擇"鏵刃線面",選擇"生成基準面",在其"屬性管理器"中的"距離"中輸入"25".得到一個新的基準面,命名為"直元線面1";重復上述步驟,輸入"50","75",分別得到新的基準面,命名為"直元線面2"、"直元線面3"。在"方程式"中添加:
2"D1@直元線面1"=75/3 /25mm
3"DI@直元線面2"=75*2/3 /50mm驅動方程。
4"D1@直元線面3"=75 /75mm
在θmin至θmax之間的總距為:導曲線高-7.5=36-7.5=28.5cm。采用水平元線間距為5 cm.選擇"直元線面3"。選擇"生成基準面",在"距離"中分別輸入"50","100","150","200","250","285"。將新基準面分別命名為"直元線面4"等。
在方程式中添加:
5"D1@直元線面4"=50 /50mm
6"D1@直元線面5"=2*"D1@… /100mm
7"DI@直元線面6"=3*"D1@… /150mm
8"Dl@直元線面7"=4*"D1@… /200mm
9"D1@直元線面8"=5*"D1@… /250mm
驅動方程。到此為止,所有的基準面全部確定。
2.2導曲線的繪制

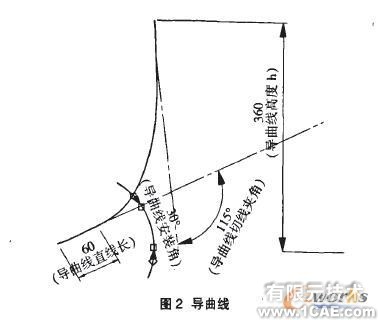

導曲線是由一段直線和一段拋物線構成。選擇"導曲線面".選擇"草圖繪制"。先繪制一段直線和一段拋物線,然后選擇"添加幾何關系",在其"屬性管理器"中,選擇該段直線和拋物線,添加"相切"關系;選擇"尺寸標注"。添加如圖所示的尺寸約束.可以確定導曲線;在"方程式"中添加:
10"DI@直元線面9"="導曲線高… /285mm
驅動方程。即可得到導曲線,如圖2所示。

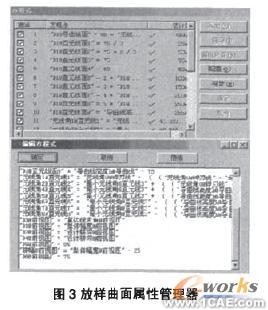

3.常用型號水平直元線犁體曲面數據配置

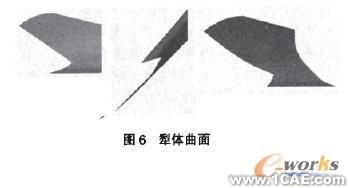

為了方便用戶的使用,將一些常用型號的犁體曲面數據直接保存在SolidWorks的配置中,在用戶選擇某一型號時,可以直接調用,大大地減少了程序數據的錄入,同時提高了運行速度,能夠較快地得到零件.這種方法適用于參數較多的復雜零件。圖6所得到的犁體曲面是按照BTU35型號的立體參數所繪制的.為了得到相似形狀的不同型號的犁體曲面,可采用系列零件表存放犁體的各個驅動參數.不同的參數值將會得到不同型號的犁體曲面,在使用時只需要在"配置管理器"中打開所需要的配置。"重新建模"即可。具體方法如下:
(1)在"特征管理器設計樹"中,右鍵單擊"注解"文件夾,選擇"顯示特征尺寸",特征定義的一部分尺寸變?yōu)樗{(lán)色,將零件中的每一個驅動尺寸和特征尺寸重新命名,使之一目了然,便于查找對應。
(2)選擇"插入"菜單中的"系列零件表",新建一個Excel工作表,這時一個Excel工作表出現在零件文件窗口中.Excel工具欄取代了SolidWorks的工具欄,在默認情況下,第三行(A3)命名為第一實例列.標題單元格的(B2)是激活的。
(3)雙擊某一驅動尺寸數值,尺寸名稱自動插入單元格(B2),尺寸之自動插入單元格(B3),相鄰的列標題單元格C2自動激活,重復這一操作,將所有的驅動尺寸及特征尺寸全部添加在表格中。

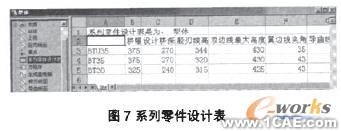

(4)對應著同一參數,輸入BT30和BT35的不同的數值,完成以后.點擊表格以外的任一地點,就可以退出"系列零件表"。所建系列零件表如圖7所示。
(5)這時在"配置管理器"中就添加了BT30和BT35兩種配置。使用時只需要先選擇所需型號的配置,再"建模"即可。為了方便用戶的使用,我們將常用型號的犁體曲面的數值通過方程式、系列表等封裝在配置中,在需要選取常用型號的犁體曲面時,只需通過組合框中的型號提取所對應的配置即可。
4.水平直元線犁體曲面參數化流程
在前面創建了水平直元線犁體曲面模型的基礎上.需要編寫程序?qū)崿F(xiàn)水平直元線犁體曲面的參數化驅動程序。
首先在"SolidWorks Add-in App Wizard"創建一個工程"OpenDoc".選擇除"Overload WNDPROC of ModelView"外所有的復選框。

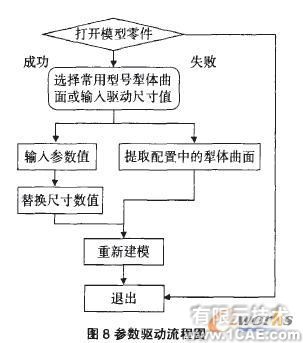

在OpenDocPage.h中定義所需要的組合框、數字框等,在OpenDocPage.cpp中,對COpenDocPage的構造函數COpenDocPage添加初始化代碼.在COpenDocPage的析構函數~COpenDocPage中添加要釋放的各種對話框。在Layout函數中添加各個對話框及描述.以犁體曲面為例。在組合框中選項的個數是通過常用犁體曲面型號的個數確定的,數字框的個數是通過犁體曲面的驅動尺寸的個數確定,程序流程圖如圖8所示。
5.結束語
本文利用水平直元線法犁體曲面的形成原理,二次開發基于SolidWorks本身特點的屬性管理器對話框,結合SolidWorks強大的三維造型功能開發了水平直元線犁體曲面參數化設計模塊,并實現了所研發系統與SolidWorks系統的無縫集成,有效解決了水平直元線犁體曲面設計過程復雜、誤差大,勞動強度高等一系列問題。使水平直元線犁體曲面的優化設計變得非常直觀和方便.利于犁體產品進一步開發的系列化和標準化.達到了縮短設計周期、增加經濟效益的目的。
