Solidworks“系統選項”——“FeatureManager”
欲設定 FeatureManager 設計樹選項:
-
單擊選項
(標準工具欄),或者單擊工具、選項。
-
選擇 FeatureManager。
-
設定以下所述選項,然后單擊確定。
全部重設將所有系統選項(不僅僅是激活頁面上的選項)返回到系統默認。
滾動顯示所選項目。FeatureManager 設計樹自動滾動來顯示與圖形區域上所選項目相關的特征。
對于復雜的零件和裝配體,推薦消除此選項。若想滾動到特征,在圖形區域中用右鍵單擊該特征再選擇到特征(在樹中)。
特征創建時命名特征。當您生成一新特征時,在 FeatureManager 設計樹內該特征名稱會自動選取,可供您輸入名稱。
方向鍵導航。使用 FeatureManager 設計樹中的指針,以方向鍵進行導航:
|
若想... |
按: |
|
向上滾動 |
上移方向鍵 |
|
向下滾動 |
下移方向鍵 |
|
折疊設計樹 |
在設計樹頂端以指針左移方向鍵 |
|
展開設計樹 |
在設計樹頂端以指針右移方向鍵 |
|
折疊項目 |
以指針指向項目而左移方向鍵 |
|
展開項目 |
以指針指向項目而右移方向鍵 |
|
將退回欄往上拖動 |
選取退回欄而上移方向鍵 |
|
將退回欄往下拖動 |
選取退回欄而下移方向鍵 |
動態高亮顯示。當指針經過 FeatureManager 設計樹中的各項目時,圖形區域中的幾何體(邊線、面、基準面、基準軸等)會高亮顯示。

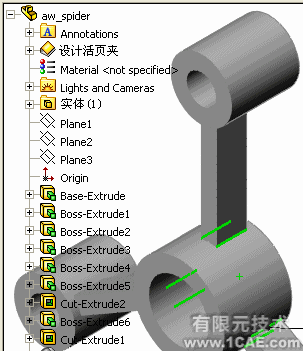

在零件/裝配體中使用透明彈出式 FeatureManager。彈出式設計樹為透明。當清除選擇時,彈出式設計樹不透明。
|
|
|
|

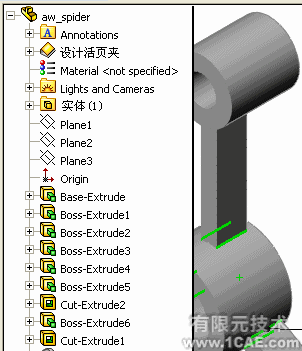

透明彈出式 FeatureManager 設計樹 |
不透明彈出式 FeatureManager 設計樹 |
顯示警告。從以下作選擇:
-
總是
-
從不
-
除頂層外所有。警告在特征和配合組層次出現,但不在頂層出現。
此選項只適用于警告。錯誤始終顯示。
隱藏/顯示樹項目?？刂?FeatureManager 設計樹文件夾和工具的顯示。從以下作選擇:
-
自動。如果項目存在,則顯示。否則,將隱藏項目。
-
隱藏。始終隱藏項目。
-
顯示。始終顯示項目。
若想更改設定,您可通過用右鍵單擊 FeatureManager 設計樹并選取隱藏/顯示樹項目來顯示 FeatureManager 設計樹選項。
