Solidworks有限元分析例子——Tow Hook牽引鉤
1 設計要求:
該裝置為一拖拽車輛用的牽引鉤,設計工作載荷為20000N。
2 分析零件
件1本體零件是主要的承載零件,因此,這里對本體零件進行靜強度校核。
3 分析目的
驗證件1本體零件在給定的載荷下靜強度是否滿足要求;
4 分析結果
零件的材料選用可鍛鑄鐵,極限應力275.7MPa。按照書中尺寸進行建模,件1本體零件的體積為1230.1cm3。
根據零件的工作情況,對該零件進行靜力分析,結果如圖1-30所示。模型的最大von Mises為80.9MPa,零件的安全系數約為3.4。零件安全。
5 零件改進
由圖1-28零件的應力云圖可以看出,零件上的最大應力為80.9MPa,零件的安全系數較大,因此可以使用性能差一些的材料,這樣可以節省制造的成本;零件上應力小的部分比較多,同時考慮零件的結構,這里不對結構進行更改。

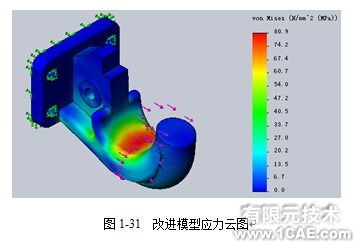

更改零件的材料為灰鑄鐵進行靜力分析,結果如圖1-31所示:最大von Mises為80.9MPa,安全系數約1.9,零件是安全的。
6 成本節約
本體零件的體積為1230.1 cm3,使用可鍛鑄鐵的質量為8979.7g,以當前市場的價格10000元/噸,那么生產10000件的成本為897970元;如果使用灰鑄鐵,質量為8856.7,以當前市場的價格8000元/噸,那么生產10000件的成本為708536元。比較可知共節約成本189434元。
