Solidworks軸類零件設計
軸是機械設備中重要的零件之一,主要用于傳遞動力和支承零件,因此實際制造軸時,應著重考慮軸工作時要受到的交變彎曲力和承受載荷的沖擊力,即所設計的軸應有足夠的強度和韌性(實際上,軸的材料多采用中碳鋼或合金鋼,如45#鋼)。
本實例將講解在SolidWorks中設計所示“輸出軸”需進行的操作。
主要流程
軸在機械運動中主要處于轉動狀態,其結構大多以圓柱為主,所以在實際設計軸時,通常也是首先繪制一個草繪圖形,然后進行旋轉得到軸的主體,再在軸上切除出用于固定軸上零件的鍵槽即可。
此外,在實際設計軸時,通常將軸分為軸頸、軸頭和軸身三部分,軸頸放于軸承上,軸頭用于支撐傳動零件,軸身則是用于連接軸頸和軸頭的軸段。對于階梯軸,還有軸肩和軸環等部分,而且軸中通常還應具有利于加工的越程槽和退刀槽等。
實施步驟
輸出軸,簡言之,即輸出動力的軸,如通過輸出軸將拖拉機發動機的動力傳遞給那些本身沒有動力的裝置上。本實例將以所示工程圖為參照,在SolidWorks中完成輸出軸的三維建模操作,具體如下。
1.選擇草繪面進入草圖環境
步驟1 啟動SolidWorks 2011后,單擊“新建”按鈕
(或者選擇“文件”>“新建”命令),打開“新建SolidWorks文件”對話框,然后選擇“零件”按鈕,再單擊
按鈕新建一零件類型的文件。
步驟2 單擊“草圖繪制”按鈕

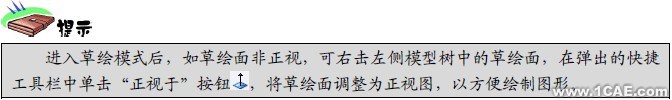

,選擇一基準面(這里選擇“前視基準面”)進入草圖繪制模式。
2.繪制草圖并設置圖線長度
步驟1 單擊“草圖”工具欄中的“中心線”按鈕
,捕捉草繪原點,單擊兩次繪制一條水平中心線(繪制完成后,雙擊鼠標可退出中心線繪制模式)。
步驟2 單擊“草圖”工具欄中的“直線”按鈕
,捕捉到“中心線”上任意一點,然后不斷橫向和豎向移動并單擊,繪制多條直線(注意沿著中心線,應有一條直線令整個圖形閉合)。
步驟3 單擊“草圖”工具欄中的“智能尺寸”按鈕
,選擇整個線段拖動,或者選擇線段的兩個端點拖動,并單擊,在彈出的對話框中為每條線段設置正確的長度,為圖形標注尺寸。
步驟4 單擊“草圖”工具欄中的“繪制倒角”按鈕
,打開“繪制倒角”屬性管理器,選中“距離-距離”單選鈕,設置倒角長度為1.00mm,單擊靠近44mm直線端點,執行倒角操作。
步驟5 單擊“草圖”工具欄中的“繪制圓角”按鈕
,打開“繪制圓角”屬性管理器,設置圓角半徑為0.8mm,單擊靠近2mm直線的兩個端點,執行圓角操作,所示(關于“倒角”和“圓角”的詳細解釋,見下面“實例3”中的相關知識點)。
3.旋轉出軸類零件
單擊“特征”工具欄中的“旋轉凸臺/基體”按鈕
,選擇“中心線”為旋轉軸,在左側彈出的“旋轉”屬性管理器中設置“旋轉”的角度為360.00,單擊“確定”按鈕
,旋轉出軸的基本形狀。
4.必要的拉伸切除操作
步驟1 在特征樹中選中“前視基準面”,單擊“特征”工具欄中的“基準面”按鈕,設置“偏移距離”為7.50mm,單擊“確定”按鈕,創建一“基準面”。
步驟2 單擊“草圖”工具欄中的“直槽口”按鈕,然后單擊步驟1中創建的“基準面1”進入其草繪模式,并捕捉中心點,單擊兩次,再向外拖動到適當位置單擊,創建槽口的基本輪廓。
步驟3 單擊“草圖”工具欄中的“智能尺寸”按鈕
,捕捉槽口的橫向線段,定義槽口寬度為6mm,捕捉兩個圓弧的圓心定義槽口長度為19mm,再捕捉左側圓弧圓心與左側邊界線,設置距離為8mm,定義槽口的位置。
,選擇適當?shù)睦旆较?并設置“終止條件”為“成型到下一面”,執行拉伸切除操作,切除出軸上的鍵槽,完成軸的創建。
知識點詳解
初次使用SolidWorks繪制圖形,操作起來可能并不是很流暢。下面結合實例來介紹在SolidWorks中“進入和退出草繪環境”的方法,草圖工具欄上的主要按鈕,以及直線、中心線、矩形、多邊形和槽口線的繪制方法。
1.進入和退出草繪環境
共有兩種進入草繪環境的方法,具體如下。
1)單擊“草圖”工具欄中的“草圖繪制”按鈕
,或單擊“草圖”工具欄中的任一繪制草繪圖形按鈕(直線
、邊角矩形
、圓
等),或選擇“插入”>“草圖繪制”菜單,再選擇任一基準平面或?qū)嶓w面即可進入草繪環境。
2)單擊“特征”工具欄中的“拉伸凸臺/基體”按鈕
、“旋轉凸臺/基體”按鈕
,或選擇相應的菜單欄,再選擇任一基準平面或?qū)嶓w面進入草繪環境。此時必須繪制閉合草圖才能退出草繪環境。
進入草繪環境后,即可按要求繪制草繪圖形了。草圖繪制完成后,可單擊“草圖”工具欄中的“退出草圖”按鈕
來退出草繪模式,也可單擊工作區右上角的“退出草圖”按鈕
或“取消”按鈕
來退出草繪模式。
2.直線
進入草圖模式后,單擊“草圖”工具欄中的“直線”按鈕

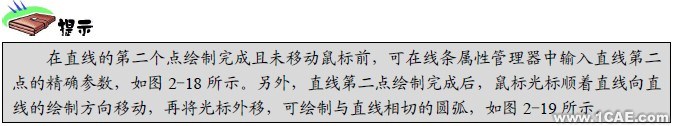

(或選擇“工具”>“草圖繪制實體”>“直線”菜單),在繪圖區的適當位置單擊確定直線起點,移動光標到適當位置單擊確定直線終點,再雙擊鼠標左鍵,即可完成當前直線的繪制。如在繪制終點處單擊左鍵,則可以連續繪制互相連接的多條直線。
按繪制原樣:選擇此單選鈕可以隨意繪制直線。
水平、豎直或角度:可以按設置繪制某個方向上的直線。
作為構造線:選擇此復選框,可以繪制中心線。
無限長度:選擇此復選框,直線將無限延長。
直線繪制完成后,單擊“草圖”工具欄中的“直線”按鈕
,按鈕顏色變?yōu)榛疑?即可退出繪制直線命令。
3.中心線
“中心線”也稱為“構造線”,主要起參考軸的作用,可用于生成對稱的草圖特征或作為旋轉特征的旋轉軸使用。
除了上面講述的在繪制直線時選擇繪制中心線的方法外,單擊“草圖”工具欄中的“中心線”按鈕
也可繪制中心線,其繪制方法與繪制直線基本相同,只是中心線顯示為點畫線。另外單擊“構造幾何線”按鈕
也可將直線轉變?yōu)橹行木€。
4.矩形
單擊“草圖”工具欄中的“矩形”按鈕
(或選擇“工具”>“草圖繪制實體”>“矩形”菜單),指針形狀變?yōu)?img alt="Solidworks軸類零件設計solidworks simulation技術圖片30" height="19" src="http://cyyaolei.com/i/ai/2/solidworks-simulation-solidworks-design-29.jpg" width="13" />,并且在控制區彈出“矩形”屬性管理器,此時可以5種方式繪制矩形,具體如下。

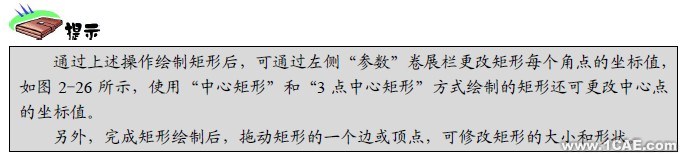

邊角矩形:通過兩個對角點繪制矩形。單擊此按鈕后在繪圖區的不同位置單擊兩次,即可繪制邊角矩形。
中心矩形:通過中心點和對角點繪制矩形。單擊此按鈕后,在繪圖區中單擊確定矩形中心點的位置,然后移動鼠標以中心點為基準向兩邊延伸,調整好矩形的長度和寬度后,單擊鼠標左鍵即可繪制中心矩形。
3點邊角矩形:通過確定3個角點繪制矩形。單擊此按鈕后,在繪圖區單擊確定第1點,然后移動鼠標從該點處產生一跟蹤線,該線指示矩形的寬度,在合適位置處單擊確定第2點,再沿與該線垂直的方向移動鼠標,在合適的位置單擊確定第3點,同時定義矩形的高度即可。
3點中心矩形:通過矩形中心點和兩個角點繪制矩形。單擊此按鈕后,在繪圖區單擊確定矩形中心點的位置,再移動鼠標從該點處產生一跟蹤線,該線確定矩形的一半長度,在合適位置處單擊確定第2點,然后沿與該線垂直的方向移動鼠標調整矩形另一邊的長度,單擊確定第3點即可。
平行四邊形:通過3個角點來繪制平行四邊形。單擊此按鈕后,在繪圖區單擊確定平行四邊形起點的位置,移動鼠標從該點處產生一跟蹤線,該線指示平行四邊形一條邊的長度,在合適位置處單擊確定第2點,然后移動鼠標確定平行四邊形第3個點的位置(確定傾斜角度),單擊即可生成平行四邊形。
5.多邊形
單擊“草圖”工具欄中的繪制多邊形按鈕
(或選擇“工具”>“草圖繪制實體”>“多邊形”菜單),首先單擊確定多邊形中心點的位置,移動鼠標,系統提示鼠標指針與中心點的距離和旋轉角度,再次單擊即可繪制多邊形。

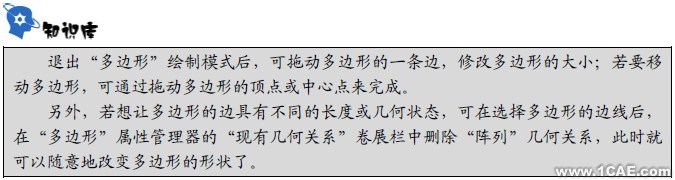

“多邊形”繪制完成而未單擊“確定”按鈕前,在“多邊形”的屬性管理器中可設置多邊形的邊數、中心坐標、內切圓或外接圓的直徑以及角度等參數,所示為更改邊數的多邊形效果。
6.槽口線
槽口指兩邊高起中間陷入的條縫,作為榫卯結構的榫眼,俗稱通槽。槽口線用于定義槽口的范圍。
單擊“草圖”工具欄的“直槽口”按鈕
(或選擇“工具”>“草圖繪制實體”>“直槽口”菜單),在繪圖區的適當位置單擊確定“直槽口”的起點位置,移動鼠標光標拖出一條虛線,單擊確定“直槽口”的長度,再移動鼠標在合適位置單擊確定“直槽口”的寬度,如圖2-30所示,即可繪制槽口線(使用此線進行拉伸切除即可繪制槽口)。
此外單擊“草圖”工具欄的“中心點直槽口”按鈕,以中心點為基準向外拖動繪制直槽口;單擊“三點圓弧槽口”按鈕
或“中心點圓弧槽口”按鈕
,可以繪制圓弧槽口線;在“槽口”屬性管理器中選擇“添加尺寸”復選框,可以自動為槽口線添加標注尺寸。
