如何優化SolidWorks的裝配體性能

2013-05-03 by:廣州有限元分析、培訓中心-1CAE.COM 來源:仿真在線

SolidWorks是一個優秀的、應用廣泛的3D設計軟件,尤其在大裝配體方面使用了獨特的技術來優化系統性能。本文給出幾種改善SolidWorks裝配體性能的方法,在相同的系統條件下,能夠提高軟件的可操作性,進而提高設計效率。

一、計算機系統配置不足的解決方案

SolidWorks使用過程中,計算機硬件配置不足是導致系統性能下降的直接原因,其中CPU 、內存、顯卡的影響最大。如果計算機系統內存不足,Windows就自動啟用虛擬內存,由于虛擬內存位于硬盤,造成系統內存與硬盤頻繁交換數據,導致系統性能急劇下降;CPU性能過低時,延長運算時間,導致系統響應時間過長;顯卡性能不佳時引起視圖更新慢,移動模型時出現停頓現象,并導致CPU占用率增加。

運行SolidWorks的計算機推薦以下配置方案:

CPU:奔騰Ⅱ以上

內存:小零件或裝配體(少于300個特征或少于1000個零件),內存最少為512M;大零件或裝配體(大于1000個特征或2500個零件),內存需要1G或更多;虛擬內存一般設為物理內存的2倍。

顯卡:支持OpenGL的獨立顯卡(避免采用集成顯卡),顯存最好大于64M。

對于現有的計算機,使用以下方法分析系統瓶頸,有針對性地升級計算機。

(1)在SolidWorks使用過程中啟動Windows任務管理器,在性能頁,如果CPU的占用率經常在100%,那么系統瓶頸就在CPU或顯卡,建議升級CPU或顯卡;如果系統內存大部分被占用,虛擬內存使用量又很大,操作過程中硬盤燈頻繁閃爍,這說明系統瓶頸在內存,建議擴大內存。以筆者的個人計算機為例:如圖1包含2500個立方體的裝配體,CPU利用率正常,內存偏低,系統操作性能有些下降。如圖2包含10000個立方體的裝配體,CPU利用率100%,物理內存不夠,啟動了虛擬內存,此時系統操作性能急劇下降,無法正常進行設計工作。

圖1 包含2500個立方體的裝配體

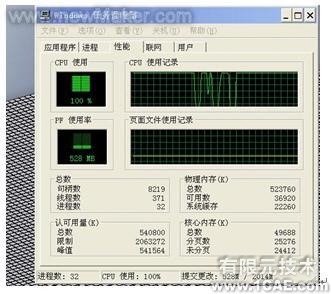

圖2 包含10000個立方體的裝配體

(2)使用SolidWorks RX(性能診斷)工具測試您的計算機系統是否滿足SolidWorks的需求,該工具得出更加詳細的診斷結果和建議。如圖3 SolidWorks Rx診斷報告,SolidWorks2006版以上軟件包含該工具。

圖3 SolidWorks Rx診斷報告

二、合理使用裝配技術提高系統性能的解決方案

1.輕化零部件

在SolidWorks裝配體中,零部件有多種狀態,分別是:還原、輕化、壓縮、隱藏。不同狀態的零部件占用不同的系統資源。零部件的各種狀態定義如下:

還原狀態:零部件的模型信息完全裝入內存;

輕化狀態:零部件的模型信息部分裝入內存,只在需要時才裝入內存并參與運算;

壓縮狀態:零部件的模型信息暫時從內存中清除,零件功能不再可用也不參與運算;

隱藏狀態:零部件的模型信息完全裝入內存,但是零部件不可見。

零部件在各種狀態下的性能比較如表1:

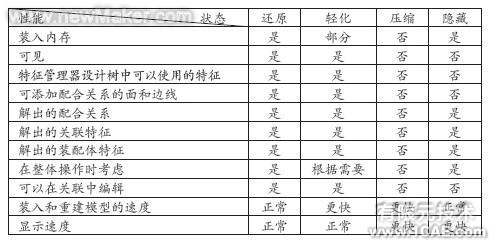

表1 零部件各種狀態下的性能比較

零部件占用系統資源越多,系統總體性能下降就越多。通過表1得出,輕化零部件使裝入和重建模型的速度加快;壓縮零部件不僅加快裝入和重建模型的速度,還加快了顯示性能;隱藏零部件加快顯示性能,但不能改變裝入和重建模型的速度。通過綜合使用不同的零部件狀態,設計人員能獲得更高的裝配體性能。

2.使用簡化零部件

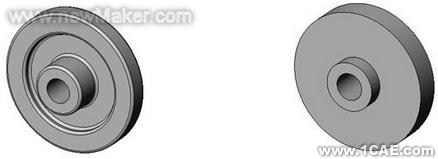

零部件大都帶有裝配體不必要的模型信息,如裝飾性圓角、倒角、部分孔、凹槽和凸臺等。如果零部件把這些信息帶入裝配體內,就會占用部分資源,降低系統性能。設計人員通過創建零部件的簡化配置,壓縮不必要的信息(如圖4所示),簡化零件資源消耗,裝入/重建模型時的速度就會更快。另外,裝配使用簡化零部件后,選擇和瀏覽模型就更加容易,設計工程圖時,也不會顯示不必要的細節。
