Solidworks測量工具的操作步驟

1、測量大小和距離

欲使用測量工具:

單擊測量 (工具工具欄),或單擊工具、測量。

當測量對話框在適當位置時,您可以在不同文檔之間切換而不必關閉對話框。如果您激活一個已選擇項目的文件,測量信息會自動更新。
如下所述設定選項。
選擇要測量的項目:

標注出現在圖形區域中。當您改變所選項目時,測量值會動態地進行更新。

單擊擴展對話框以顯示數值。


如果您選擇一單一實體,則實體的大小(邊線的長度,面的區域等)將顯示。	如果您選擇兩個實體,實體之間最小的距離將顯示。

選項

圓弧/圓測量。選擇以在選取圓弧/圓時指定要顯示的距離。

單位/精度。選取以指定自定義測量單位和精度。

顯示 XYZ 測量。選擇以在圖形區域中在所選實體之間顯示 dX、dY、及 dZ 測量。消除以只顯示所選實體之間的最小距離。

XYZ 相對于。選擇一坐標系:

投影于。顯示所選實體之間投影于以下之一上的距離:

無。投影和正交不計算。
屏幕。
選擇面/基準面。軟件計算所投影的距離(于您所選的基準面上)及正交距離(與您所選的基準面正交)。投影和正交顯示在測量對話框中。

在分離工程圖中,如果模型未裝入,所有測量將報告為 2D 投影數據。

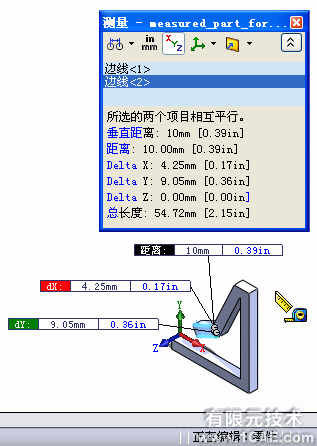

2、顯示雙制測量尺寸

欲顯示雙制測量尺寸:

單擊測量 (工具欄)或工具 > 測量。
在測量對話框中,單擊單位/精度。
在測量單位/精度對話框中,選擇使用自定義設定并選擇第一個長度單位。

如果您選擇使用文檔設定,則僅當您在文檔屬性 - 尺寸中選擇雙制尺寸顯示時,才會顯示雙制單位。
單擊使用雙制單位并選擇第二個測量單位。
單擊。
