SolidWorks方程式應用技巧
隨著科學技術的發展,計算機自動化大大地提高了企業的設計、管理和生產上效率。越來越多的企業采用編碼的方式管理CAD數據。在SolidWorks中,較好的方法是將編碼加到文件屬性中或以編碼加文字的方式命名CAD文檔。
在SolidWorks中利用方程式則可以實現自動提取文件名稱中的某些字符并自動填寫到文件屬性中。方法如下:
1.假設某企業的零件命名規則為:前面9位為數字編碼,后面為中文名字。每一個零件都需要將前9位的編碼數字填寫到文件屬性中。如:001002003_汽缸
2.新建一個空白文檔,生成方程式并輸入:part.Extension.CustomPropertyManager("").Set("partno",Left(part.GetTitle,9))

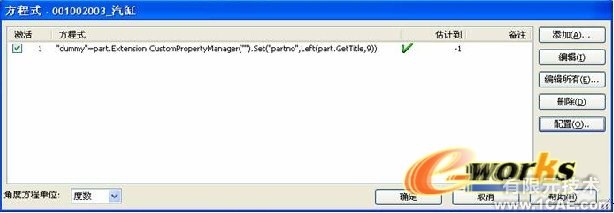

上句中"partno"表示將要添加的文件屬性名稱,注意:未加入方程式之前先不要添加此屬性,否則可能方程式不能添加。Left(part.GetTitle,9)是一個字符串函數,表示從文檔的名稱中從左到右取9個字符。輸入完成后點擊確定即可。如下圖:
完成后將出現

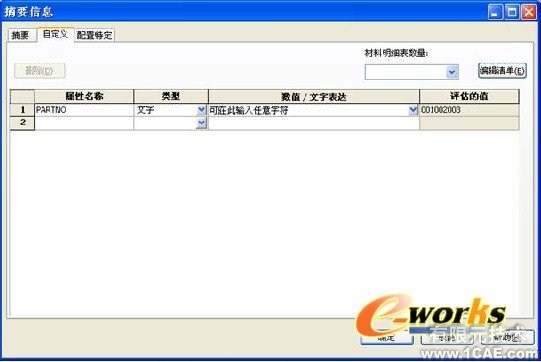

3.輸入文件屬性如下圖,不區分大小寫。

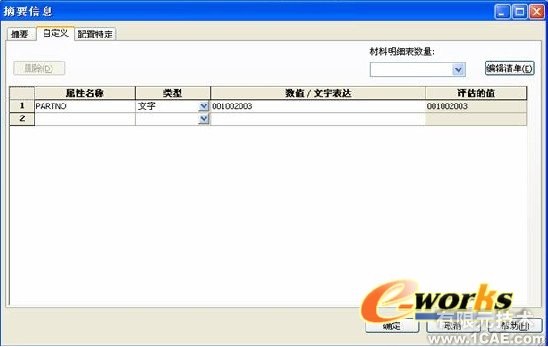

4.點擊確定后,返回SolidWorks界面并將文件保存為“001002003_汽缸”。重建模型后打開文件屬性窗口。可以看到此時文件屬性已自動改變?yōu)椤?01002003”。見下圖:
5.將此文檔保存為模板,則每次設計新的零件時均可以自動填寫編碼到文件屬性中。并且此文件屬性隨時與編碼保持關聯,在省去手動填寫的麻煩時還確保了編碼的正確性。
另外,用戶可以根據自己的需要修改方程式的函數。比如,編碼是在文件名中間取得的可以將left函數改為mid函數。在SolidWorks中通過方程式結合函數可以實現很多自動化的功能。
