SolidWorks曲面型畫圖總結【推薦】

——今天我們來總結下有關曲面的一些簡單快速的方法

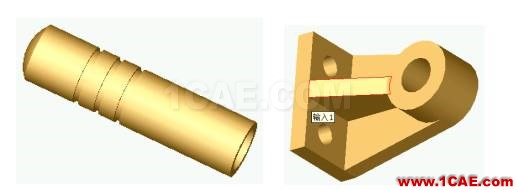

圖1 圖2

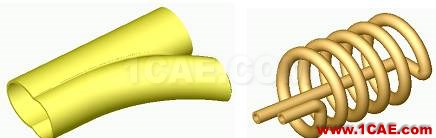

圖1提示:旋轉曲面→加厚。

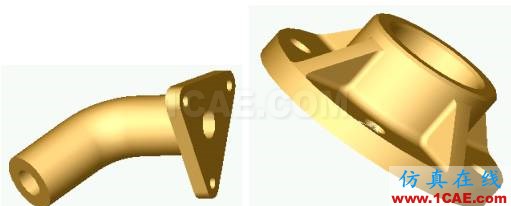

圖2提示:①畫圓弧→建立兩個基準面→在兩個基準面上畫圓→放樣曲面→加厚→切除多余部分。

②畫圓弧→建立兩個基準面→在兩個基準面上畫圓→凸臺/基體放樣薄壁→切除多余部分。

圖3 圖4

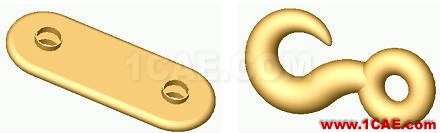

圖3提示:畫曲線→建立基準面→畫圓→凸臺/基體掃描(薄壁特征)。

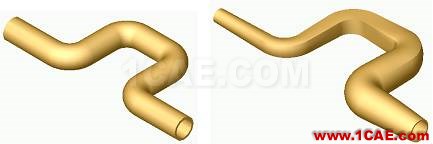

圖4提示:畫曲線→建立多個基準面→凸臺/基體放樣(薄壁)。

圖5 圖6

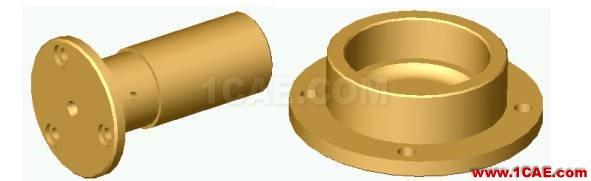

圖5提示:畫3D草圖→圓角→建立基準面→掃描。

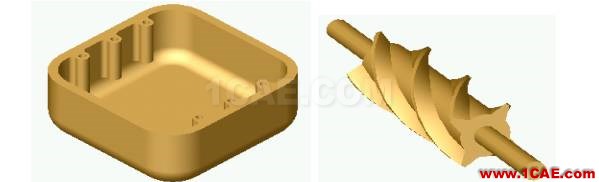

圖6提示:畫3D草圖→圓角→建立基準面→掃描(薄壁特征)。

圖7 圖8

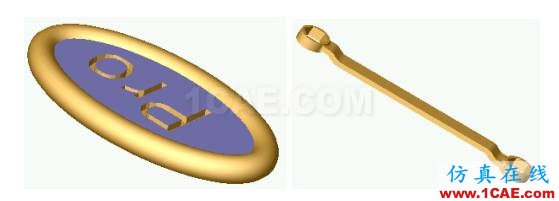

圖7提示:畫曲線→建立基準面→畫圓→掃描曲面→畫直線→建立基準面→掃描曲面→剪裁曲面→組合曲面→圓角→加厚。

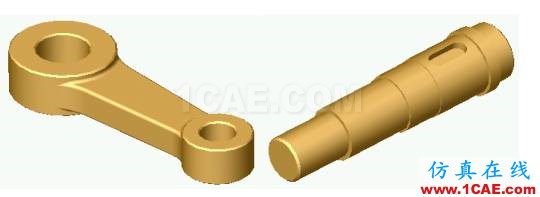

圖8提示:畫圓→生成螺旋線→畫過度線→組合曲線→凸臺掃描(薄壁特征)。

圖9 圖10

圖9提示:①掃描主體曲面→拉伸一端曲面→拉伸另一端曲面→剪裁曲面→凸臺/基體加厚

②拉伸主體→圓角→拉伸兩端立柱→抽殼→切除立柱多余部分。

圖10提示:旋轉圓環→畫鉤曲線→建立基準面→畫截面線→畫引導線(在內側)→掃描。

圖11 圖12

圖11提示:①拉伸主體(帶方孔)→補充主體→拉伸手把→圓頂。

②拉伸主體(帶方孔)→補充主體→旋轉手把。

圖12提示:拉伸底板→圓角→畫手把曲線→建立基準面→畫手把兩端截面→畫放樣中心線→凸臺/基體放樣→切除多余部分。

圖13 圖14

圖13提示:旋轉主體→等距曲面→對立基準面→畫一個弧形封閉輪廓→切除到等距到面→鏡象→陣列。

圖14提示:旋轉主體→等距曲面→對立基準面→畫一個弧形封閉輪廓→拉伸到等距到面→鏡象→陣列。

圖15 圖16

圖15提示:旋轉主體→投影曲線→建立基準面→畫截面線→掃描→陣列。

圖16提示:畫路徑曲線→建立基準面→畫截面線→掃描。

圖17 圖18

圖17提示:旋轉主體→切除文字。

圖18提示:畫一曲線→建立基準面→畫桿截面→放樣桿→建立基準面→拉伸一端→拉伸另一端。

圖19 圖20

圖19提示:拉伸主體→圓角→以上面為基準畫小柱草圖→拉伸到底面。

圖20提示:拉伸(或旋轉)主體階梯軸→畫一條螺旋線→以螺旋線建立基準面→畫螺紋截面→掃描一條螺紋→陣列→切除多余部分。

圖21 圖22

圖21提示:建立基準面→畫兩端草圖→畫引導線→放樣→切除大端。

圖22提示:拉伸兩柱→拉伸一個橫向柱→圓角→陣列。

圖23 圖24

圖23提示:畫兩個截面→畫兩條引導線→放樣→抽殼→切除多余部分。

圖24提示:拉伸(或旋轉)大圓盤→畫一條半徑線(與大圓盤半徑相等)→以半徑線對稱夾角為30度的2條構造線(端點到與大圓盤相切處)→以該半徑線建立基準面→畫一個三角形→畫一個三角形頂點到盤中心的線(作為掃描路徑線)→拉伸掃描(三角形為輪廓線)拉伸切除多余部分(兩個方向完全貫穿)→圓周陣列(選擇掃描特征、切除特征和據新華社電特征)12個→旋轉階梯軸→圓角(變半徑、外緣5、內緣3)→外圓圓角5。

圖25 圖26

圖25提示:畫中心桿(中心)軌跡→建立兩個基準面→畫圓草圖→掃描中心桿(薄壁特征)在一個基準面上拉伸帶孔方板→在另一個基準面上拉伸另一個方板。

圖26提示:繪缺點3D封閉曲線→建立基準面→畫圓草圖→掃描。

圖27 圖28

圖27提示:畫彎管中心軌跡→建立基準面→畫圓草圖→掃描彎管→拉伸法蘭。

圖28提示:旋轉主體→生成筋→切孔→倒角。

圖29 圖30

圖29提示:拉伸兩端圓柱(兩側對稱)→拉伸中間桿(兩側對稱)→圓角→倒角。

圖30提示:旋轉軸→建立基準面→切除鍵槽。

圖31 圖32

圖31提示:旋轉主體→切橫孔→切階梯孔。

圖32提示:旋轉主體→切孔。

圖33 圖34

圖33提示:旋轉。

圖34提示:拉伸側板→拉伸底板→拉伸圓柱→盤板→切孔。

圖35 圖36

圖35提示:拉伸底板→建立基準面→拉伸斜圓柱→切孔。

圖36提示:拉伸底板→拉伸上部→抽殼→拉伸法蘭→切孔。
