如何斷開裝配體中Toolbox標準件的關聯 | 操作案例

2017-05-23  by:CAE仿真在線  來源:互聯網

【現象】如何借用Toolbox中標準件設計非標的零部件;

【問題】如何斷開裝配體Toolbox標準件的關聯;

【回答】可以通過Toolbox中sldsetdocprop.exe應用程序修改標準件屬性。

目前,隨著社會的發展,非標制作占有較大的需求量,很多設計公司也根據企業的自身發展的角度出發,制作一些非標的零部件以來適應設備的功能需求,所謂“非標”,就是指非國家標準產品,根據客戶的特殊要求而設計生成的,與常規的標準產品有區別。

為實現特定的功能,按照客戶的要求、利用現有的成品件以及標準件,專門設計、制造專用設備或?qū)Ｓ蒙a(chǎn)線。有什么方法,能提高工作效率?有什么工具,能免去重復的工作?

Toolbox是SOLIDWORKS自帶的強大的標準件庫,到底有多強大,能夠熟練使用它的人都知道?？稍赥oolbox庫中通過拖拽生成標準件,簡單方便快捷,通過修改,我們可以先通過Toolbox生成想要標準件,再修改成自己需要的非標零件。

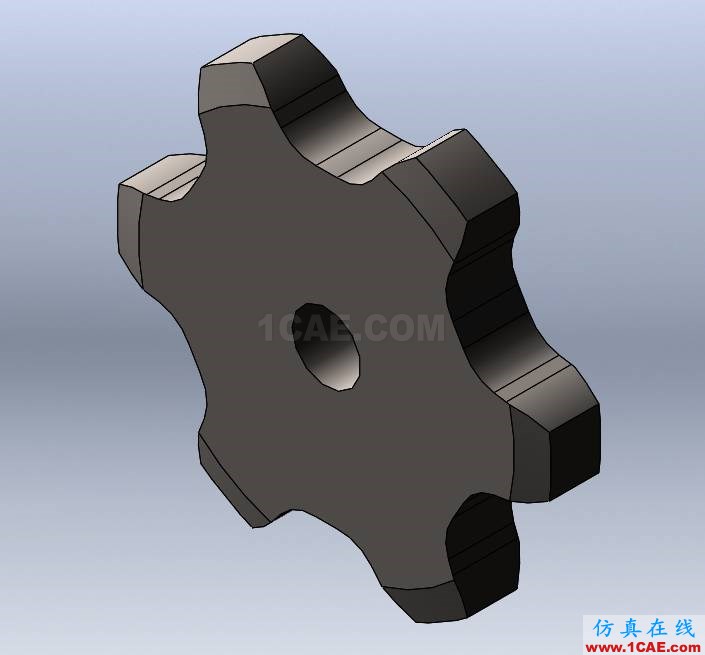

演示如何用Toolbox生成一個傳送鏈輪:假如想要一個軸孔大小為1 inch的傳送鏈輪,我們需要從Toolbox庫中先生成傳送鏈輪后再修改。根據自己需要的齒形和齒數生成了一個英制的傳送鏈輪。

生成后,通過修改各部位的尺寸,做成自己想要的樣子,然后另存為新的零部件。非標的傳送鏈輪在很短的時間內完成了。

新建傳送鏈輪,插入到裝配體中,發現再次打開的時候這個零件又還原成了標準的零件。用傳送鏈輪替換零部件,再次打開時發現還是標準零件的圖標仍然存在關聯,之前更改的軸孔也沒有被保存。

如何使得零件斷開關聯?Toolbox生成的標準件修改后必須把屬性改為普通零件才能使用。首先打開自己的SW安裝目錄,C:\Program Files\SOLIDWORKS Corp\SOLIDWORKS\Toolbox\data utilities\sldsetdocprop.exe,找到sldsetdocprop.exe.

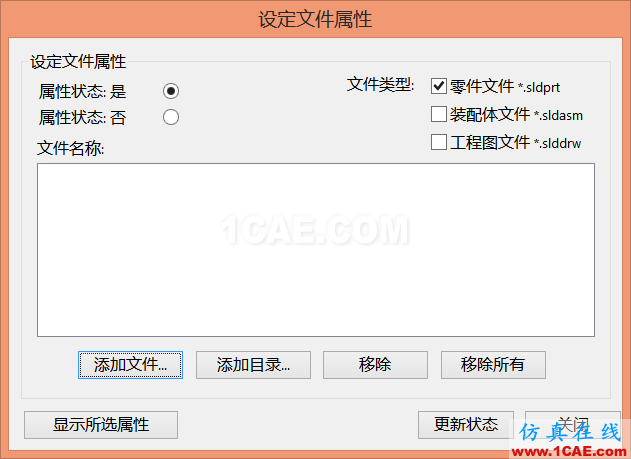

雙擊sldsetdocprop.exe激活程序,通過sldsetdocprop.exe修改零件的屬性,首先把傳送鏈輪添加進去。

可事先通過“顯示所選屬性”觀察傳送鏈輪現在的屬性:(IsToolboxPart)=(Standard),它還是一個Toolbox標準件。

隨后我們要將設定文件屬性中改為的“屬性狀態:否 ”。

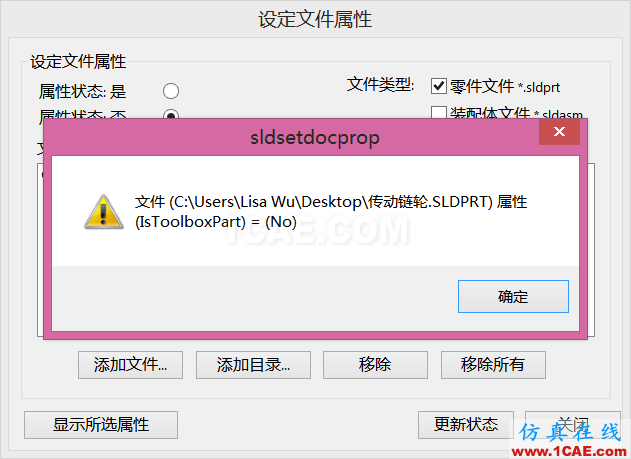

然后點擊“更新狀態”,再次查看文件屬性:(IsToolboxPart)=(NO),對話框顯示修改成功。

更改后我們再將零件插入到裝配中,這時候我們發現零件的圖標已經由之前的標準件變成零件圖標。

通過以上的方法,您能夠更快捷、更簡單地得到您想要的非標零部件。
