SOLIDWORKS作為設計工具最大的特點是可以幫助設計師快捷的完成工作,三維設計系統往往提供了大量的可以減少重復工作的工具,比如:陣列。

此前,我們講過了隨形陣列,在SOLIDWORKS最近的版本中,我們已經可以不通過尺寸去完成隨形陣列,而直接通過陣列實現對特征的形狀變化陣列,這就是變量陣列。

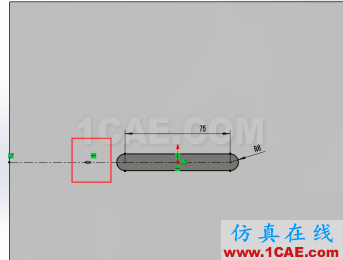

首先我們繪制一個可以用來陣列的源模型,并標注好需要的尺寸。

這里需要注意,我們使用的變量陣列是基于尺寸和參考去完成的,所以這個特征的尺寸有一些技巧。實例中設置了一個讓槽口和中心為0的尺寸,主要是為了方便我們控制陣列的方向。

接下來,我們可以點擊變量陣列。

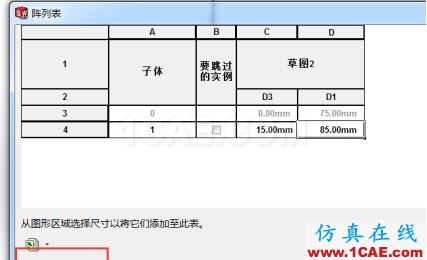

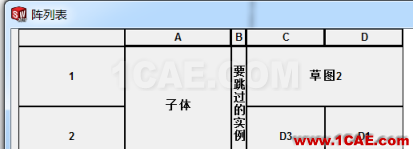

選擇好需要陣列的特征,然后創建表格。需要在表格內點擊模型尺寸來生成控制屬性,實例中要求至針對槽口長短進行變量,所以只選擇了0和75的尺寸。

然后,可以添加相應的陣列參數。

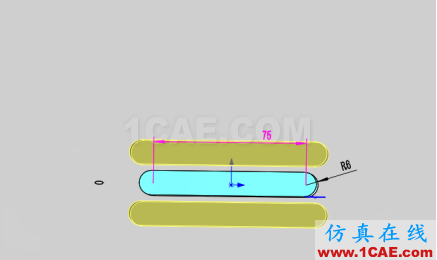

預覽后得到如圖模型:

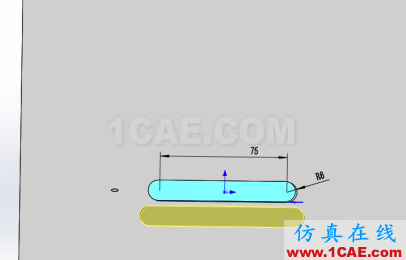

如果想在相反方向生成同樣的例子,我們可以將尺寸設定為負數即可。

我們還可以將現有的參數導出成excel,并在excel里進行添加尺寸,然后導入回來,這樣方便我們更加靈活的添加尺寸。現在就點擊下面的視頻進行練習吧!
